Занятие 1 – Задание точки и прямой на чертеже
1

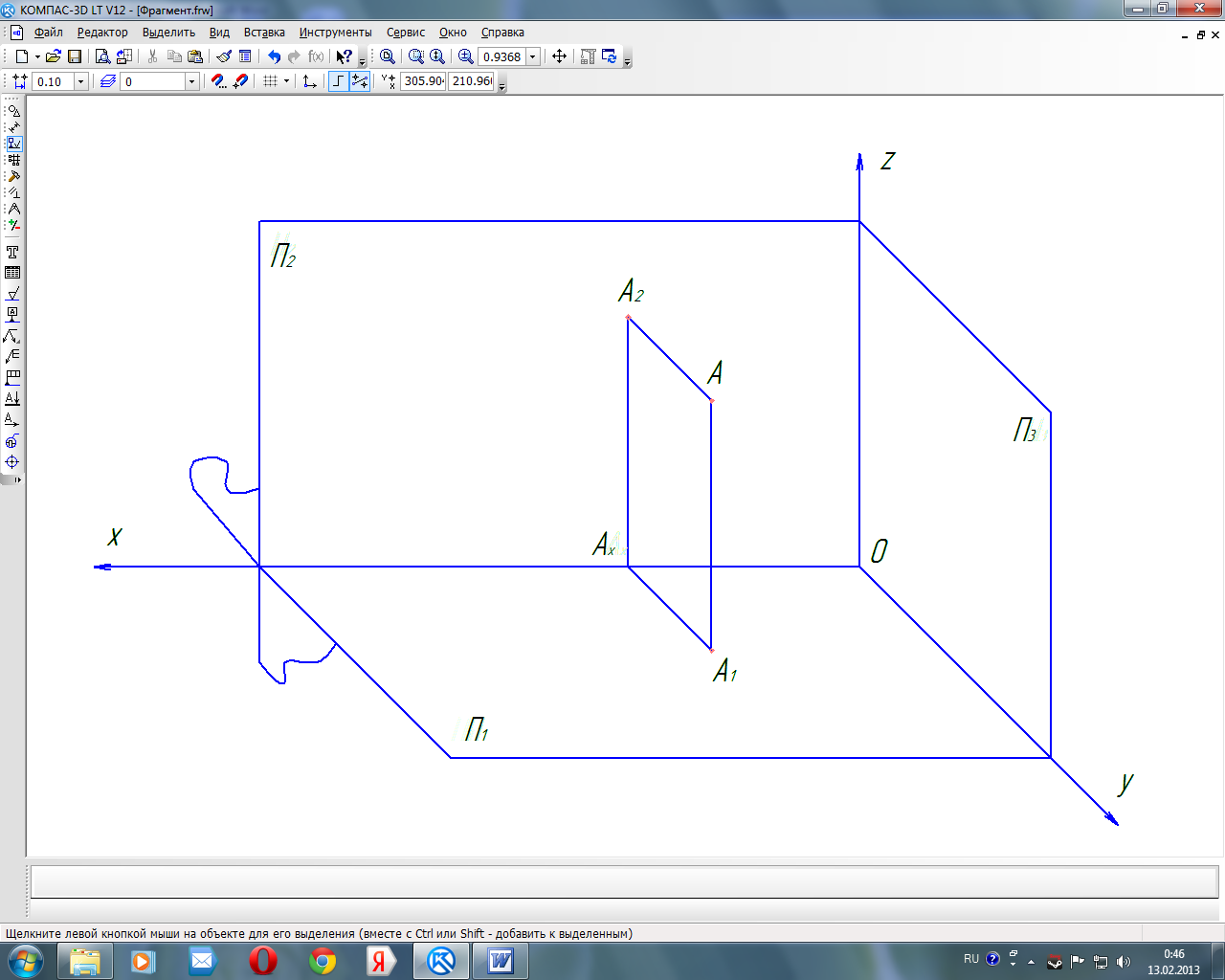

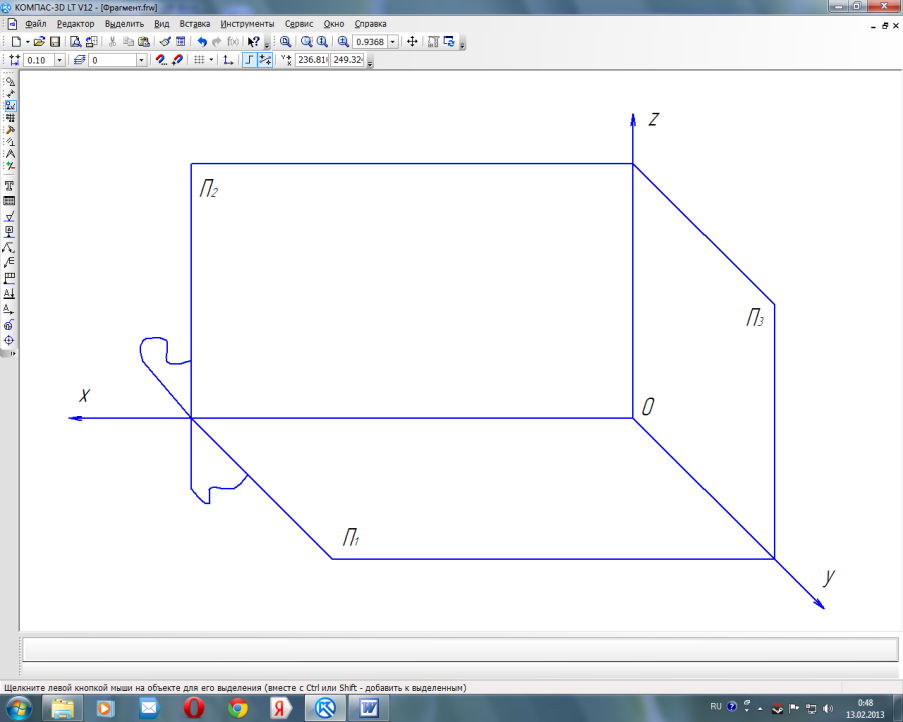

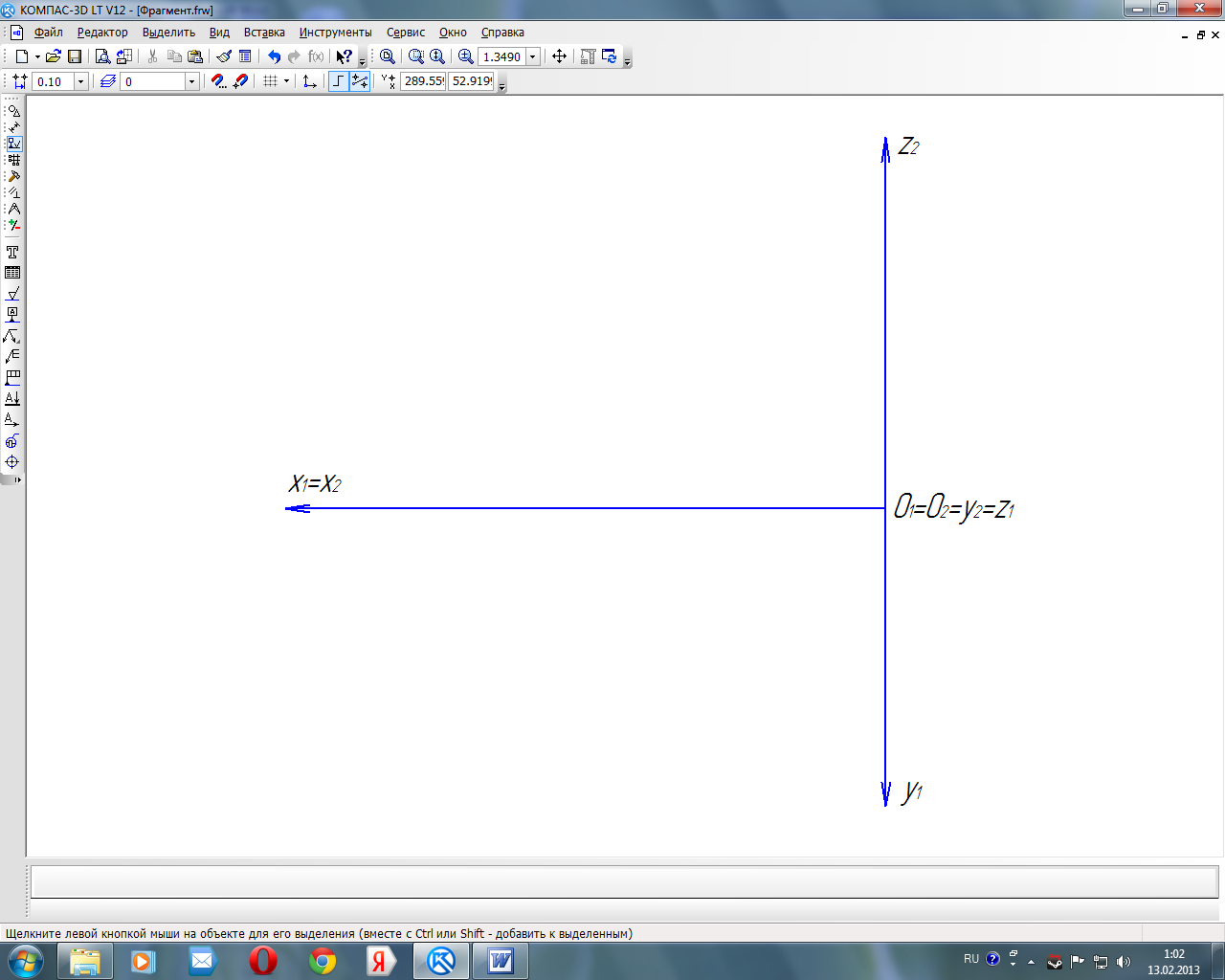

Достроить на наглядном изображении профильную проекцию точки А. По наглядному изображению точки А построить ее горизонтальную, фронтальную и профильную проекции на комплексном чертеже |
2

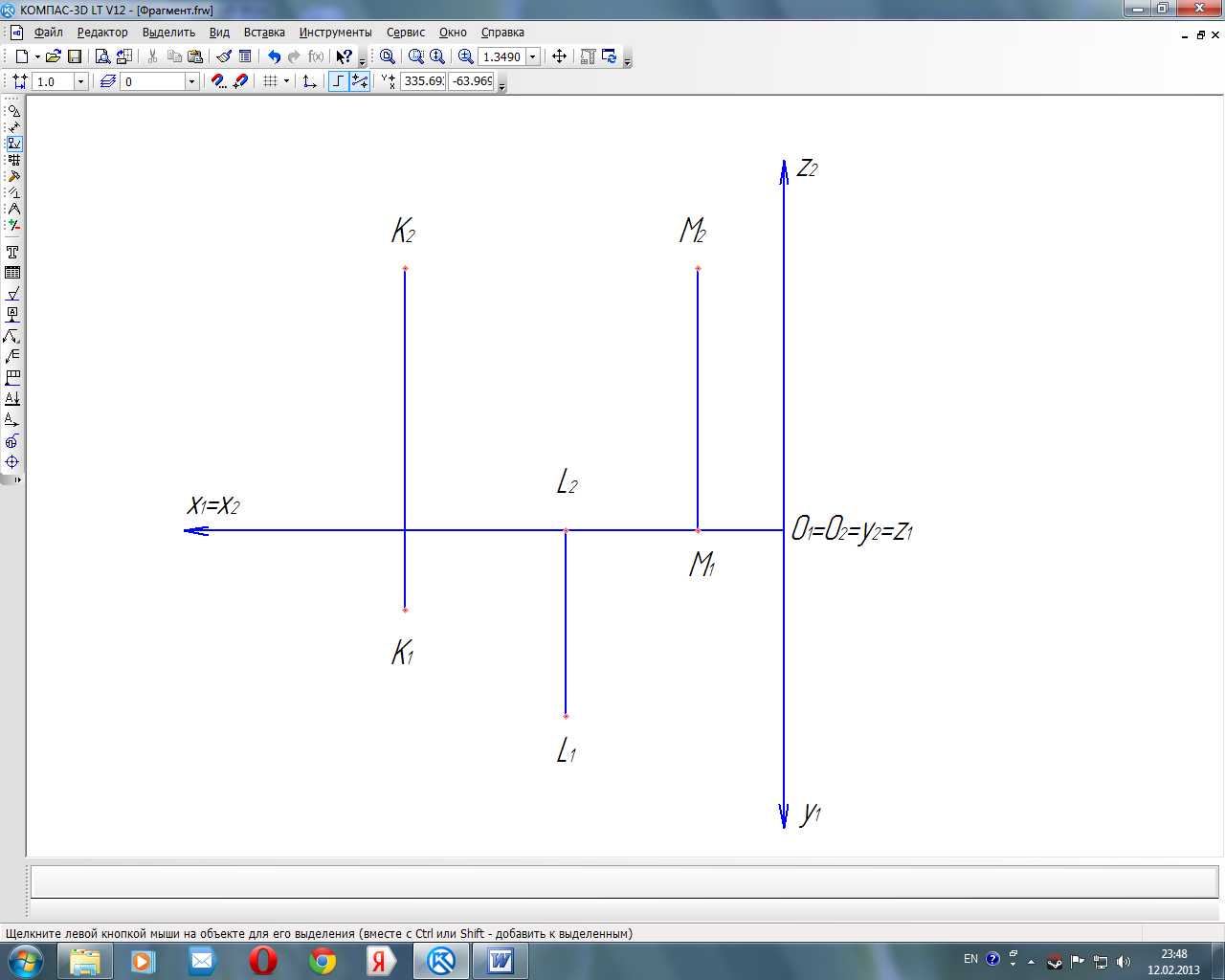

По комплексному чертежу точек K, L и M построить их наглядное изображение. Построить точку, конкурирующую с точкой K относительно плоскости П1 и точку, конкурирующую с точкой M относительно плоскости П2. |
3

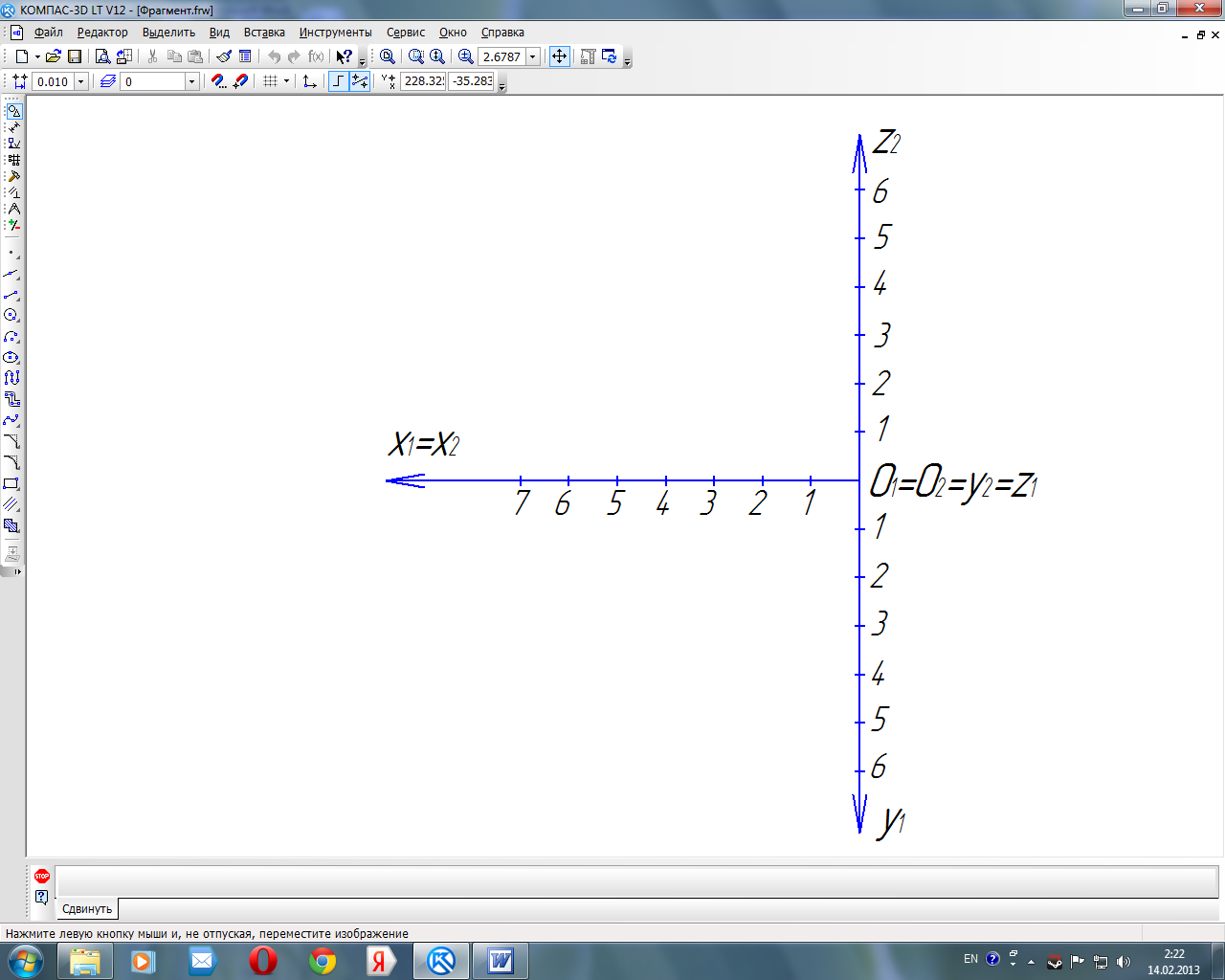

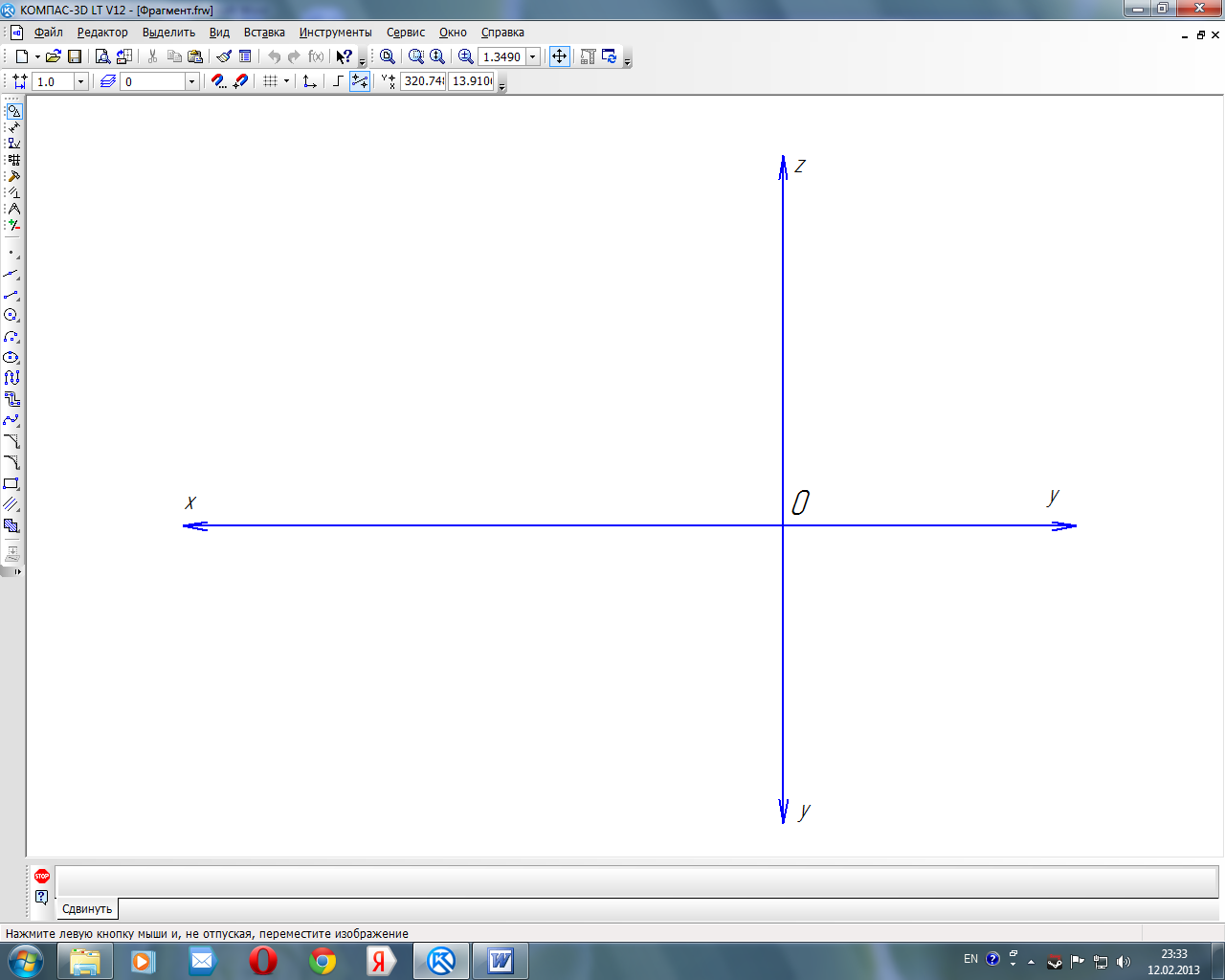

Построить комплексные чертежи точек по координатам: А(40,20,15), В(60,30,40), С(30,-10,30), D(20,-30,-20), E(10,25,-10). На прямой АВ задать произвольную точку K. |
|
4

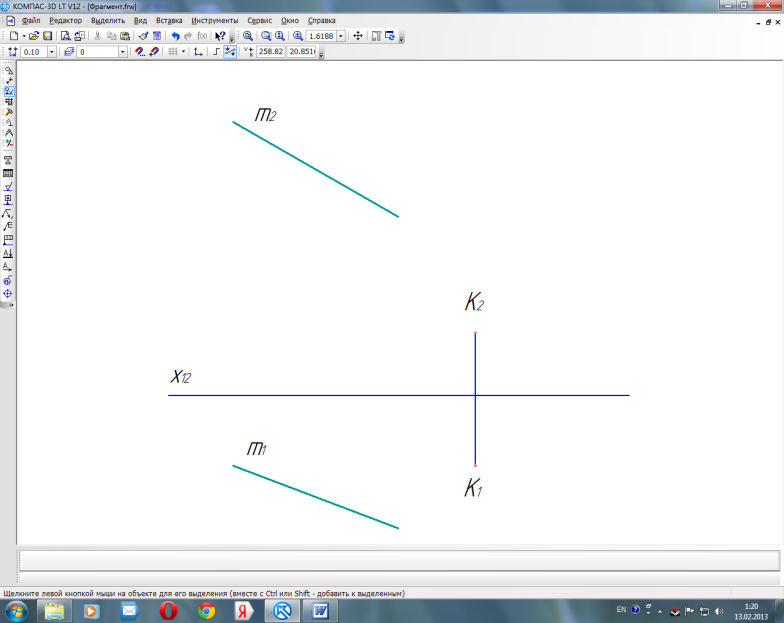

Через точку К провести прямую, параллельную прямой m, определить следы построенной прямой. |
5

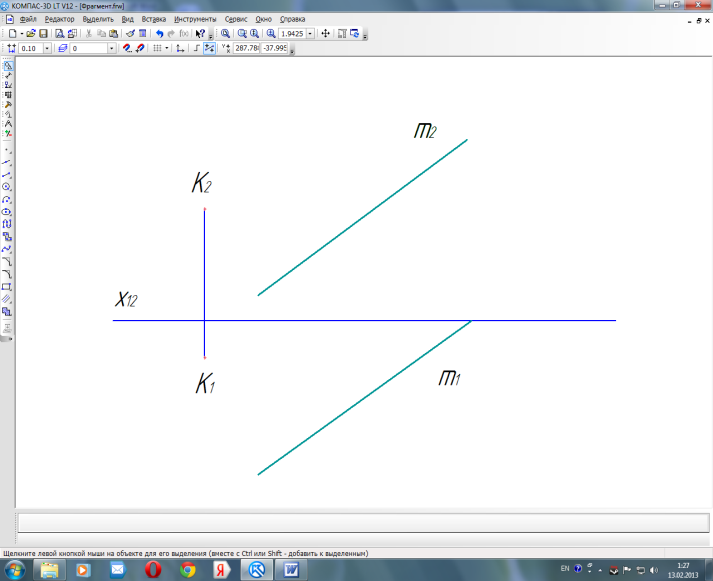

Через точку К провести горизонталь h и фронталь f, пересекающие прямую m. Найти точки пересечения: M=h∩m и N=f∩m. |
||
Индивидуальные задания 1 (из-1)
1
Построить комплексный чертеж точки А по заданным координатам. Построить точку К, конкурирующую с точкой А: - для четных вариантов – относительно плоскости П2, - для нечетных вариантов – относительно плоскости П1. |
2
Построить комплексный чертеж прямой, проходящей через точки А и В по заданным координатам. Определить следы прямой. Построить чертеж прямой CD, конкурирующей с заданной: - для четных вариантов – относительно плоскости П1, - для нечетных вариантов – относительно плоскости П2. Координаты точки А приведены в задаче 1. |
