Запуск расчета.
Для запуска расчета предпринимаем следующие действия:
Solution Solve Current LS OK.
Происходит запуск процесса расчета, продолжительность которого зависит от быстродействия компьютера, количества полученных при разбивке конечных элементов, наличия или отсутствия геометрических ошибок в твердотельной модели.
По окончании расчета система выдает сообщение Solution is done!
Просмотр результатов расчета.

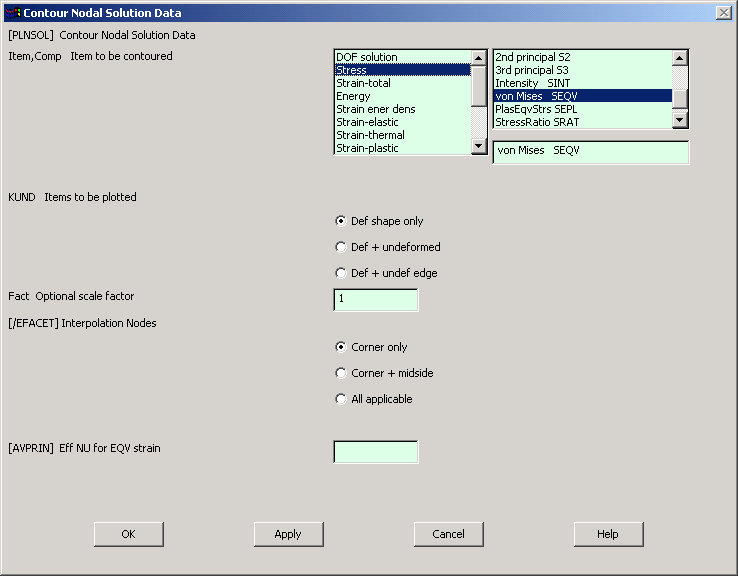

General PostProc Plot Results Contour Plot Nodal Solu (решение в узлах) Stress von Mises SEQV (эквивалентные напряжения).
G
eneral
PostProc
Plot Results
Contour Plot
Element Solu (решение
в элементах)
Stress
von Mises SEQV (эквивалентные
напряжения).
Выводы о проделанной работе.

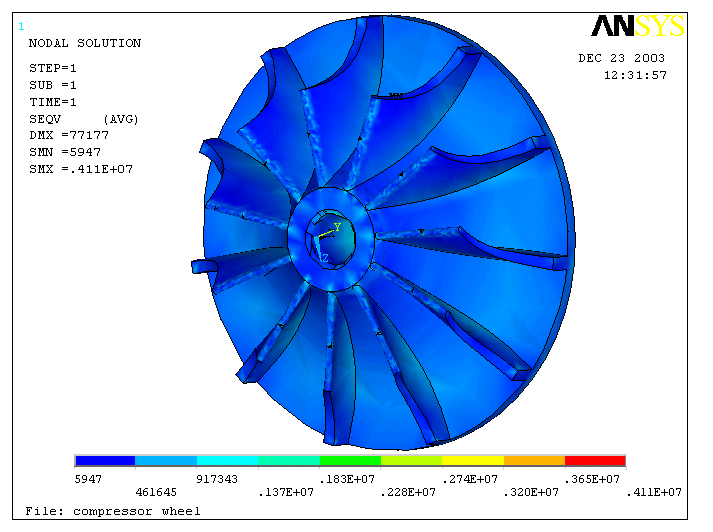

В результате расчета получаем эквивалентные напряжения возникающие в колесе компрессора при его работе, сравнивая полученные значения напряжений с пределом текучести материала колеса (алюминиевый сплав) делаем вывод о работоспособности детали.
