3.4 Выполнение работы:

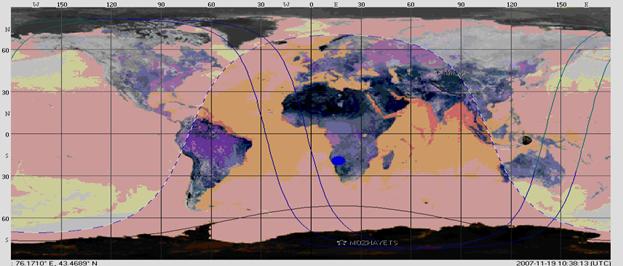

3.4.1 По заданию преподавателя определите координаты, указанные на карте. Вариант определения точки по последней цифре зачетной книжки.



5

3

7

8

2

1

0

9

4

6

.



3.4.2     Изучить возможности программы Орбитрон:



3.4.2.1                      Загрузить программу Орбитрон;

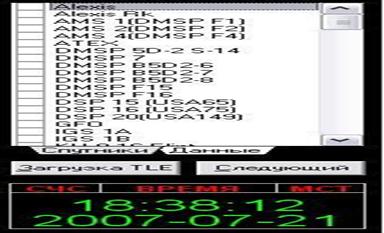

3.4.2.2 С помощью панели «Загрузка ТLE», выберите из каждой группировки спутников 5 ИСЗ. Определите параметры орбитальной группировки, типы используемых орбит спутников по высоте орбиты.

3.4.3     Щёлкаем



3.4.4     Выбираем нужную группу ИСЗ



3.4.5     Выделяем ИСЗ

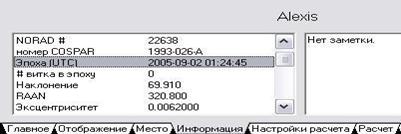

3.4.6 Смотрим «Данные» или «Информация» на панели задач.





3.4.7 По предпоследней цифре зачетной книжки выбрать координаты точки.

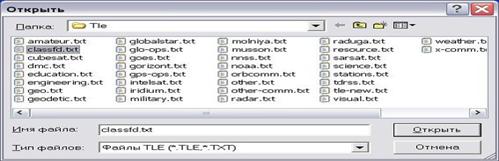

3.4.8 Активировать необходимый спутник, с помощью вкладки “Загрузить”, которая находится в правой части окна.

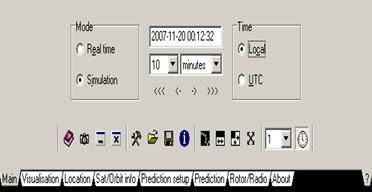

3.4.9     Активировать режим симуляции. Для этого необходимо во вкладке “общее” панели задач, выполнить:



3.4.10 Задать необходимые параметры симуляции





3.4.11 И с помощью навигационных клавиш запустить режим

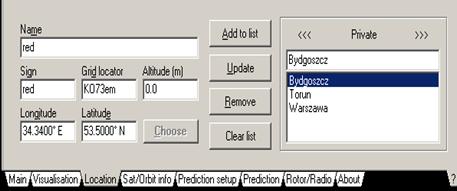

3.4.12 Занести координаты точки. Для этого необходимо в панели задач активировать вкладку “место”. И в полях долгота и широта внести заданные координаты





3.4.13 Определить максимальное время нахождения точки в зоне покрытия спутника.

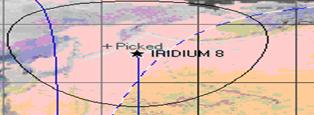

3.4.14 На карте запустить симуляцию, и выбрать такую траекторию спутника, при которой она находится на минимальном удалении от заданной точки, на глобальной карте.





3.4.15 Перейти на тип карты “радар” и в режиме симуляции определить максимальную длительность нахождения спутника на горизонте с точки наблюдения, фиксируя время прохождения спутника по табло времени.

3.4.16   Все полученные данные нужно записать и внести в отчет.

3.4.17                         Для Доплеровского смешения сделайте выводы. Выбрать спутник и его параметры по последний цифре зачетной книжки.

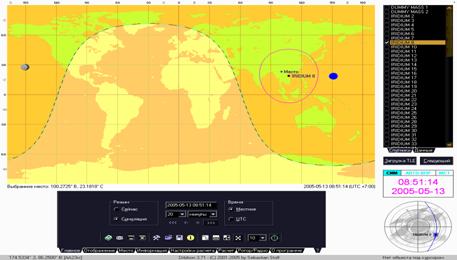

3.4.18                        В меню «Главное» выбрать режим «Симуляция». Изменяя шаг времени (сек., мин., час., дни), наблюдайте за траекторией, скоростью изменения и территорией покрытия спутника, относительно Места наблюдения на карте (можно перемещать положение креста или стрелки с помощью правой кнопки мыши).

3.4.19                        В меню «Ротор/Радио» наблюдайте за изменениями в активных окнах. (азимут, высота, Прием/доплер, Передача/доплер).

3.4.20                        Сделайте выводы относительно влияния изменения параметров спутника на изменение скорости, частоты приема и передачи.



Таблица 1.3 – Исходные данные

0	iridium8
1	orbcomm fm16
2	globalstar M001
3	redcat (radar)
4	orbcomm fm30
5	globalstar M037
6	sarsat 4
7	iridium29
8	sarsat 9
9	tempsat1 (radar)





Таблица 1.4 - Исходные данные

	long	lat
0	34.6W	30.66N
1	115E	45N
2	117E	22.44S
3	10.43W	38.45N
4	140E	35.68S
5	30.55E	40.66N
6	120.55E	30.45S
7	30.55W	40.66N
8	36.76E	10.53N
9	55.45W	25.33S
