Тема 4. Измерение параметров сигналов при помощи эо
4.1 Автоколебательный режим гр
Задача 4.1
На основной вход У электронного осциллографа (ЭО) подано синусоидальное напряжение Uy = Umy ∙ sinωyt. Генератор развертки (ГР) работает непрерывно и вырабатывает пилообразный сигнал Up = at с частотой fp = 25Гц.
Требуется определить количество изображений синусоид входного сигнала на экране ЭО.
Руководство к выполнению
Изображение сигнала на экране ЭО будет устойчивым, если
(4.1)
где Тр, Тy – период напряжения развертки и входного сигнала.

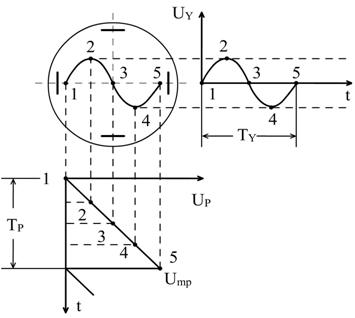

Взаимосвязь между напряжением развертки и напряжением входного сигнала показана на (см. рисунок 4.1).
Рисунок 4.1 – Временная диаграмма входного сигнала
Таблица 4.1 – Параметры входного сигнала и развертки
|
Вариант, последняя цифра шифра |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Umy, В |
2 |
2 |
3 |
4 |
5 |
5 |
4 |
3 |
2 |
2 |
Ump, B |
5 |
5 |
5 |
5 |
10 |
10 |
5 |
5 |
5 |
5 |
fy, Гц |
25 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
4.2 Ждущий режим гр
Задача 4.2
На вход ЭО поступают прямоугольные импульсы, ГР работает в ждущем режиме. Заданы: время задержки tз и развертки Тр (см. рисунок 4.2).
Требуется определить максимально возможную длительность tи входного импульса при заданных параметрах ГР. Изображение импульса на экране ЭО будет полным, если время развертки горизонтальной линии после окончания импульса составляет не менее 0,1tз.
Руководство к выполнению
Под воздействием входного сигнала с выхода схемы синхронизации на управляющее устройство (УУ) поступают запускающие импульсы Uc, которые переводят УУ из исходного состояния в рабочее. Управляющее устройство вырабатывает прямоугольный импульс (Uуу), а в генераторе развертки начинает нарастать напряжение прямого хода (Up). Длительность прямоугольного импульса Uуу определяет время прямого хода луча (Тр). Через время задержки t3 входной сигнал поступает на вертикальные пластины отклонения. После достижения максимального значения напряжения ГР выключается и переходит в режим ожидания следующего входного импульса.

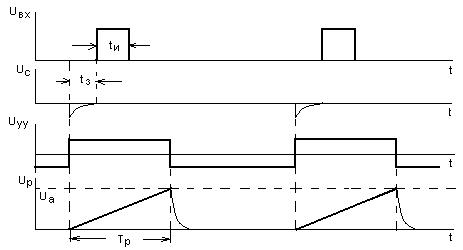

Рисунок 4.2 – Диаграмма работы ГР в ждущем режиме
К ждущей развертке, используемой для исследования импульсов малой длительности (по сравнению с периодом его следования), предъявляются следующие требования:
- ждущая развертка, как и непрерывная, должна быть линейной;
- время ждущей развертки должно быть больше длительности исследуемого импульса.
В ЭО реализованы следующие длительности Тр ждущей развертки: 1; 2; 5; 10; 30; 50; 100; 200 и 300 мкс; 1; 2; 3 и 5 мс.
Таблица 4.2 – Параметры ГР
|
Вариант, последняя цифра шифра |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
tз, мкс |
1 |
3 |
5 |
10 |
20 |
30 |
100 |
200 |
300 |
400 |
Тр, мс |
0,01 |
0,03 |
0,05 |
0,1 |
0,2 |
0,3 |
1 |
2 |
3 |
5 |
