3.1.Определяем кренящий момент:
Мкр=Р5*У5;
Р-масса груза недолитого танка, т
у5=3,45 м
у-координата центра тяжести груза, м
Мкр=93,8*3.45=323,6 т*м

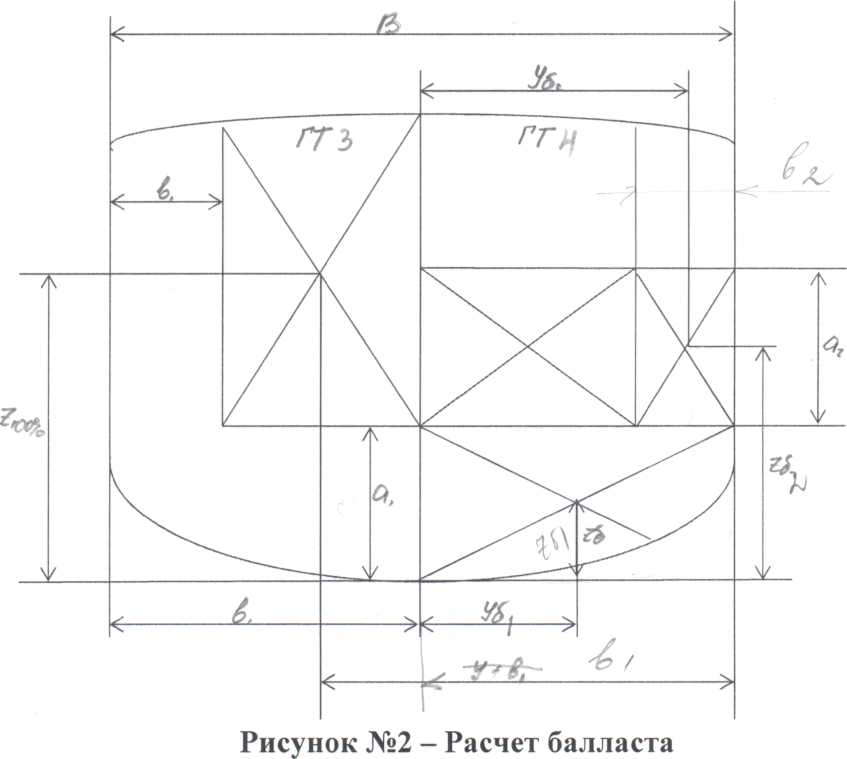

Покажем днищевой балластный танк.
Размеры танка:
=44м.
=В/2=16.6/2=8.3м.
=0,21м
γ=1.016м3
Восстанавливающий момент равен:
Мв= Рб* yб1= =l*b*a*yб1=44*8,3*0,21*1,016=78 т*м
Из условия ЧТО Мв>Мкр
Рb1= Мкр/ уб1
Рb1 = l*b1*a1*γ
Рb1 =78/7,6=10,2 т
a1=Pb1/l*b1*γ=10,2/44*8,3*1,016=0,027м
Таблица 2.1 Расчет нагрузки (т/х «Сейфула Кади» )
Составляющая нагрузки |
Р,т |
Х, м |
Рх, т*м |
Z, м |
Pz,t*m |
Δmh,т*м |
Цистерна МТ1 |
|
|
|
|
|
|
Цистерна МТ2 |
93.00 |
-28,33 |
-2635 |
2,65 |
246 |
91 |
Цистерна МТЗ |
81 |
-39,31 |
-3184 |
2,51 |
203 |
|
Переливная МТ |
|
|
|
|
|
|
Отстойная МТ |
|
|
|
|
|
|
Цистерна ДТ1 |
39.00 |
-55,24 |
-2154,4 |
3,55 |
138,45 |
|
Цистерна ДТ2 |
15,5 |
-55,24 |
-856,2 |
2,07 |
32,1 |
|
Шламовая цистерна |
|
|
|
|
|
|
Цистерна запаса масла |
11,43 |
-43,23 |
-494,11 |
2,3 |
26,3 |
|
Цистерна отработавшего масла |
|
|
|
|
|
|
Цистерна пресной воды |
2,64 |
-54,58 |
-134,27 |
3,2 |
7,88 |
115 |
Цистерна технической воды |
66.00 |
-56,03 |
-3698 |
2,60 |
172 |
138 |
Вода в фекальной цистерне |
|
|
|
|
|
|
Цистерна нефтесодержащих вод |
|
|
|
|
|
|
Цистернав сточных вод |
|
|
|
|
|
|
Цистерна отстоя моечных вод
|
|
|
|
|
|
|
Провизия |
0,12 |
-55,20 |
-6,624 |
5,2 |
0624 |
|
Экипаж со снабжением |
2,4 |
-44.04 |
-105.7 |
10.00 |
24 |
|
ЗАПАСЫ |
311,09 |
-32,2 |
-10017,1 |
2,8 |
871,05 |
|
Танк 1ПБ |
947 |
33,15 |
31393 |
3,93 |
3722 |
715 |
Танк 2ЛБ |
947 |
33,15 |
31393 |
3,97 |
3760 |
715 |
Танк ЗПБ |
958,5 |
9,39 |
8996 |
3,97 |
3809 |
715 |
Танк 4ЛБ |
950,7 |
9,39 |
8922 |
3,97 |
3778 |
715 |
Танк 5ПБ |
958,5 |
-14,38 |
-13778 |
3,97 |
3809 |
715 |
Танк 6 ЛБ |
93,8 |
-14,38 |
-1348,8 |
3,52 |
330,6 |
715 |
НАЛИВНОИ ГРУЗ |
4855,5 |
13,5 |
65574 |
3,95 |
19206 |
|
БТ 1/ВТ 1 |
|
|
|
|
|
|
БТ 2/ВТ 2 |
|
|
|
|
|
|
БТ 3/ВТ 3 |
|
|
|
|
|
|
БТ 4/ВТ 4 |
78 |
-1,77 |
-138,06 |
0,105 |
8,19 |
1533 |
БТ 5/ВТ 5 |
|
|
|
|
|
|
БТ 6/ВТ 6 |
|
|
|
|
|
|
Коффердамы 2,3 |
|
|
|
|
|
|
БАЛЛАСТ |
|
|
|
|
|
|
СУДНО ПОРОЖНЕМ |
2603,1 |
-13,25 |
-34491 |
5,70 |
14838 |
|
ВОДОИЗМЕЩЕНИЕ |
7847,7 |
2,67 |
20927,8 |
4,45 |
34923,24 |
5452 |
