1 Расчет чувствительности капсюля воспламенителя квм к удару по результатам испытаний

1.1 Расчет чувствительности КВМ проведен с использованием методического материала, изложенного в /1/.

1.2 При расчете чувствительности КВМ вес груза принимался 0,307 кг.

1.3 Результаты испытаний КВМ приведены в таблице 7.

1.4 Кривая чувствительности партии КВМ приведена на рис. 10

Таблица 7 Результаты испытаний

Высота падения груза, (см)	Кол-во изделий, N шт.	Кол-во сработавших изделий, шт.	Кол-во отказавших изделий, шт.	Вероятность срабатывания изделий	Квантиль UР
0,5	100	0	100	0,0098	-2,34
1,0	100	1	99	0,1	-1,28
3,0	100	18	82	0,18	-0,92
5,0	100	99	1	0,99	2,32
7,0	100	100	0	0,9902	2,34
8,0	100	100	0	0,9902	2,34

При расчете вероятности срабатывания изделий в случае если:

- количество сработавших изделий равно 0 - Р = 1 – (1 – 1/ N + 2);

- количество отказавших изделий равно 0 - Р = 1 – 1/ (N + 2).

Данные для расчета приведены в таблице 8.

Таблица 8 Данные для расчета

№ уровня К	Высота падения груза, (см)	Квантиль UР	hi* UРi	UРi2
1	0,5	-2,34	-1,17	5,48
2	1,0	-1,28	-1,28	1,64
3	3,0	-0,92	-2,76	0,85
4	5,0	2,32	11,6	5,38
5	7,0	2,34	16,38	5,48
6	8,0	2,34	18,72	5,48
К = 6	= 24,5	= 2,46	= 41,49	= 24,31

Зависимости для расчета среднего значения высоты падения груза, при которой происходит 50% срабатываний КВМ и СКО

(1)

(2)

Для расчета используем данные из таблицы 8

S = (41,49 – 1/6* 24,5*2,46)/(24,31 – 1/6*(2,46)²) = 1,349 мм

= 1/6(24,5 – 1,349*2,46) = 3,53 мм

Определение вероятности безотказного срабатывания Р изделия КВМ при h = 8,5 см определяется по зависимости 3.

, (3)

Ф = (8,5 – 3,53) / 1,349 = 3,68

Р = 0,9998

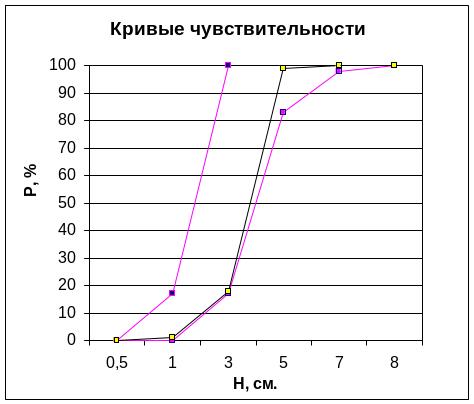

Рис. 1 Кривая чувствительности партии КВМ

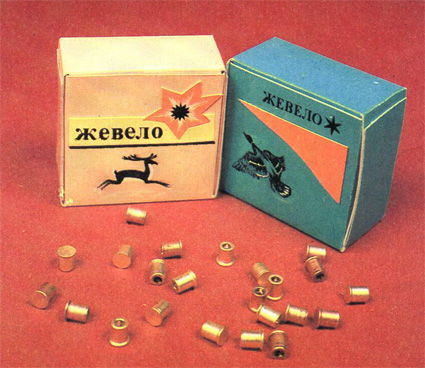

Капсюли-воспламенители «ЖЕВЕЛО» предназначены для воспламенения пороховых зарядов ружейных, спортивных и охотничьих патронов при температуре от -50° до +50°С и после воздействия этих температур. Используется в неэлектрической системе инициирования "Эдилин" для передачи импульса к детонатору по волноводу.
