2.2 Преобразование структурной схемы
На основании данных параметра расчетов, преобразовываем структурную схему (Рисунок 2) к стандартному виду, когда все звенья сосредоточены в прямом канале системы, внутренние обратные связи отсутствуют, возмущающее воздействие приложено к выходу системы, а главная обратная связь является единичной.
Р
исунок
3 - Стандартный вид.
Используя правило обратной связи преобразовываем схему следующим образом:
(1)

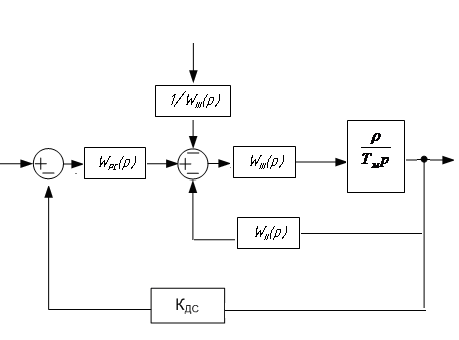

Рисунок
4 - Преобразованная схема
(2)
Затем переносим сумматор и получаем следующую схему:
Рисунок 5 - Схема с перенесенным сумматором
После этого воспользуемся правилом обратной связи:
(3)
Р
исунок
6 - Конечный вид
Кдc(p)
WРС(р)
1/WIV(p)
WIV(p)
1/Wiii(p)

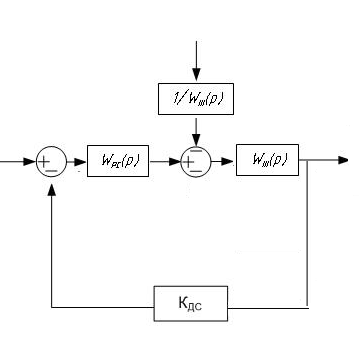

Рисунок 7 - Итоговая Схема
2.3 Синтез системы
Синтез системы автоматического управления является основной стадией проектирования, сущность которой заключается в таком выборе структуры системы, ее параметров и технической реализации, при котором обеспечиваются требуемые показатели качества регулирования.
В нашем случае корректирующим устройством является усилительное звеном КРС. Коэффициент усиления этого звена равен порядковому номеру студента:
WРС= КРС
КРС=7
2.4 Определение передаточных функций
Упростим значение элемента WIV:
(4)
На основе структурной схемы САУ составим следующие передаточные функции:
Передаточная функция разомкнутой системы
(5)
Передаточная функция замкнутой системы по управлению:
(6)
Передаточная функция замкнутой системы по возмущению:
(7)
П
ередаточная
функция по ошибке от управления:
(8)
2.4 Исследование устойчивости и качества динамических режимов системы
Устойчивость системы определим согласно диаграммы Найквиста полученной при моделировании в пакете Matlab – Simulink. Модель замкнутой системы создадим на основе структурной схемы скорректированной системы. Для анализа САУ необходимо использовать передаточную функцию системы в разомкнутом состоянии.
Передаточная
функция по управляющему воздействию:
Из этого следует характеристический полином:
Так у нас получилось уравнение 4-го порядка, то для того, чтобы САУ была устойчива, необходима и достаточна положительность всех коэффициентов матрицы Гурвица , а также положительное значение определителя 4-го порядка.
Из данной матрицы следует:
Можно сделать вывод о том что САУ устойчива (определитель 4-го порядка положителен)
В качестве частотного критерия устойчивости задан критерий Найквиста. Для анализа САУ необходимо использовать передаточную функцию системы в разомкнутом состоянии.
Для начала я создаем LTI-объект с именем w, в командном режиме среды MATLAB:
>> w=tf([0.0156 0.3],[0.0000003744 0.00004464 0.000792 0.045072 0])
Transfer function:
0.0156 s + 0.3
----------------------------------------------------------
3.744e-007 s^4 + 4.464e-005 s^3 + 0.000792 s^2 + 0.04507 s
>> zero(w)
ans =
-19.2308
Все «нули» данной передаточной функции отрицательны, следовательно САУ в разомкнутом состоянии устойчива.
Для того, чтобы замкнутая система была устойчива необходимо и достаточно, чтобы амплитудно-фазовая характеристика разомкнутой системы не охватывала точку (-1, 0)
>> nyquist(w)

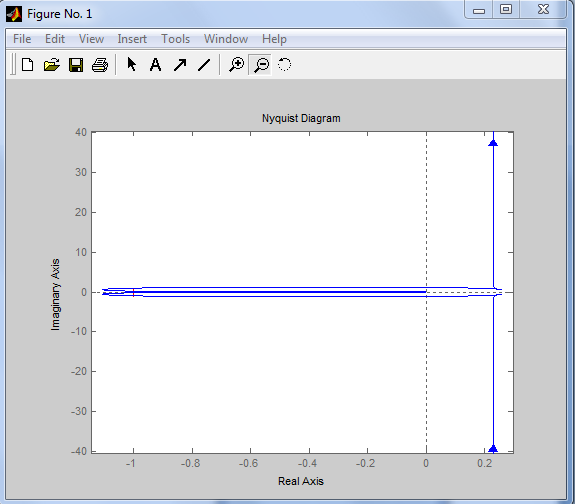

Рисунок 8 - Годограф Найквиста

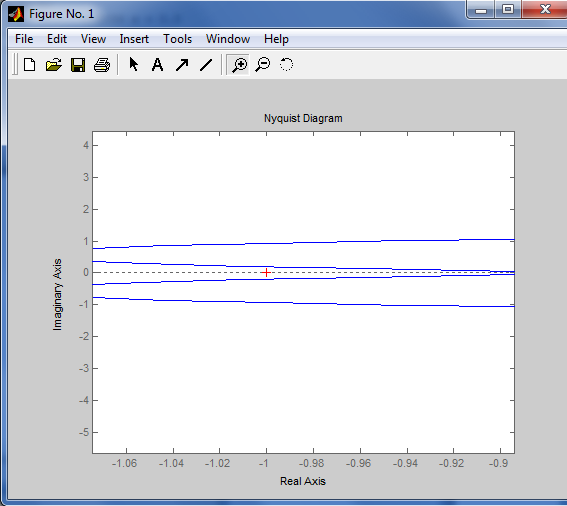

Рисунок 9 - Годограф Найквиста
Система устойчива если годограф Найквиста не охватывает точку с координатами (-1,j0). Из полученной диаграммы следует, что данное условие выполняется, а значит скорректированная система устойчива.
