График курсового проектирования
на выполнение курсовой работы №2 по теме
«Архитектурно-дизайнерский проект мебели и оборудования интерьера квартиры » Для студентов 2 курса 10-201-0 группы, специальности 270302.65 Весенний семестр
1 неделя |
Занятие №1 |
|
Вводная лекция. Выдача задания. Цель, задачи проекта. Исходные данные на проектирование. Изучение методической литературы, аналогов. |
|
|||
Занятие №2 |
|
Мебель и оборудование функциональных зон квартиры |
|
||||
2 неделя |
Занятие № 3 |
|
Вариантное проектирование по заданной теме. Работа с аналогами.
|
|
|||
Занятие № 4 |
|
Вариантное проектирование. Консультации. Эскизирование оборудования в масштабе. |
|
||||
3 неделя |
Занятие № 5 |
|
Клаузура № 1»Оборудование функциональных зон квартиры».Доработка проектной идеи (концепции). Консультации с преподавателями. |
|
|||
Занятие № 6 |
|
Оценка клаузуры № 1.1 контрольная точка.Консультации с преподавателями. Выбор варианта. Пояснительная записка. Эскизирование в масштабе, оборудование в трех проекциях, согласование решение с преподавателем. |
|
||||
4 неделя |
Занятие № 7 |
|
Графическое оформление выбранного варианта. Пояснительная записка. Разработка деталей. |
|
|||
|
|
Графическое оформление выбранного варианта. Пояснительная записка. Детали.
|
|
||||
5 неделя |
Занятие №9 |
|
Графическое оформление выбранного варианта. Пояснительная записка. Детали.
|
|
|||
Занятие №10 |
|
Графическое оформление выбранного варианта. Пояснительная записка. Детали.
|
|
||||
6 неделя |
Занятие № 11 |
|
Графическое оформление выбранного варианта. Пояснительная записка. Детали.
|
||||
|
Занятие № 12 |
|
Промежуточный просмотр проекта.2 контрольная точка. |
||||
7 неделя |
Занятие № 13 |
|
Проектные дни |
||||
|
Занятие № 14 |
|
Проектные дни |
||||
8 неделя |
Занятие № 15 |
|
Проектные дни |
||||
|
Занятие № 16 |
|
Проектные дни |
||||
9неделя |
Занятие № 17 |
|
Проектные дни |
||||
|
Занятие № 18 |
|
Защита проекта |
||||
Зав. кафедрой ДАС, профессор Гамалей А.А.
Доцент кафедры ДАС Романовский В.Г.
Дизайн прихожей
Прихожая всегда считается той комнатой, через которую проходят быстро, не задерживаясь. Поэтому на нее обращают меньше всего внимания, по крайней мере, не используют полностью всех ее возможностей. А ведь именно войдя в прихожую, вы, можно сказать, переходите от вашей жизни и забот вне дома к домашнему очагу. Пусть же ваших гостей уже с порога окружает обстановка, которая позволит им легко и приятно перейти от повседневных забот к отдыху в узком кругу. Прихожая в доме за городом еще более необходима, чем в городской квартире. Именно в ней в дождливые дни оставляют промокшую одежду, грязную обувь, зонты, целлофановые пакеты с наловленной рыбой, ягдташ, иногда удочки и охотничьи ружья. Все это нужно разместить в определенном порядке в достаточно просторном помещении, для чего очень подойдет большая прихожая. Если в вашем доме ее нет, как это часто бывает в старых деревенских домах, где входят с улицы прямо на кухню или в общую комнату, то для прихожей стоит пожертвовать какой-нибудь комнаткой, либо под прихожую можно оборудовать часть большой комнаты.

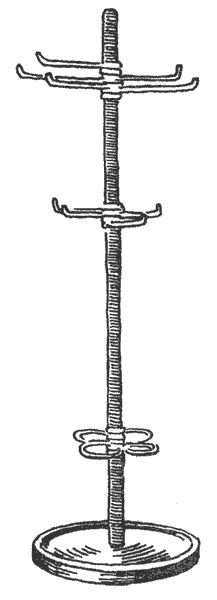

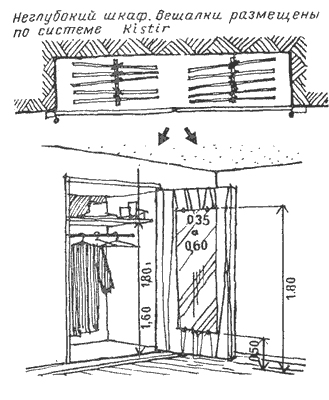

Рассмотрим теперь, какими способами хороший мастер может оборудовать прихожую в городской квартире или в доме за городом. В прихожей, если позволяют ее размеры, нужно оборудовать раздевалку. Для этого очень хорошо приспособить стенной шкаф, В шкафах небольшой глубины вешалки для одежды размещены кнаружи лицевой стороной. При глубине шкафа 55 см и более в шкафу оборудуется штанга, на которой вешалки для одежды подвешивают боковой стороной. Штангу нужно закрепить на специальных опорах, либо под полкой, предварительно установленной в шкафу, либо на боковых стенках шкафа на торцевых опорах. Зеркало, в которое вы смотритесь перед уходом, можно поместить внутри шкафа, на внутренней стороне двери, как показано на рисунке. За неимением шкафа вы можете по крайней мере укрепить в прихожей полку из цельной древесины, зафиксировать ее на опорах-лапах, вделанных в стену , либо укрепить ящик на уровне локтя. В таком ящике имеются открытые отделения для хранения перчаток, пакетов, мелких предметов и закрытые отделения. Над полкой или ящиком хорошо повесить зеркало, на которое должен падать свет, так как иначе в зеркале ничего не будет видно. При отсутствии раздевалки можно использовать декоративные вешалки. Оригинальные на вид и удобные в употреблении, эти вешалки крепятся на толстой доске, выступающей вперед, за которой спрятан источник отраженного света. Стена, на которой укреплена доска, облицована панелью. Как замаскировать электрический счетчик Электрический счетчик часто находится в прихожей, где он плохо смотрится, так как образует на стене выступ неизящного вида. Электрический счетчик любой конструкции вы сможете легко скрыть в небольшом стенном шкафчике. Стена примет еще более эстетичный вид, если вы вмонтируете этот шкафчик в комплект полочек разного назначения.
Расположение полочек, как и их размеры, зависит прежде всего от размеров щитка для счетчика и его местоположения в прихожей. Приводим пример полки с нишей для счетчика. Полка изготовляется из некрашеной древесины твердых пород. Толщина досок — 1,5 — 2 см. Полку закрепляют на стене одним из способов, описанных на с. 21 и 47. Проще всего повесить ее на костылях, ввинченных в стену, за скобы, укрепленные на задних вертикальных стенках. Полки с выступающими консолями крепят к стене петлями в виде восьмерки. Закрывается шкафчик обычной дверкой на рояльных петлях без гнезд (дверка "прикладкой") или на обычных петлях (дверка "заподлицо"). Дверка должна быть толщиной минимум 1,5 см.
В большой прихожей можно установить много полок или даже некоторые элементы стеллажной мебели, например, объемные секции, закрытые наподобие шкафчика для счетчика. Все это сооружение не вешают на стену, а крепят на стойках, поставленных враспор от пола до потолка. Вертикальные стойки плотно фиксируются к полу и потолку распорными винтами без особых трудностей и без повреждений пола и потолка. Имеются также четырехгранные металлические стойки разного сечения с распорными винтами из железа. Благодаря отверстиям, просверленным на одной стороне стойки, в нее можно вставлять различные опоры. При демонтировании этих стоек на полу и потолке не остается никаких следов. Если стойки деревянные, они должны изготовляться из цельного куска древесины преимущественно твердых пород (дуба или красного дерева) сечением 3x3 см. В этих стойках легко устанавливать полки из дерева или стекла на опорах в виде "скрипки". Строго горизонтальное положение стоек достигается при их установке путем регулирования нижних опорных винтов (пользуйтесь уровнем). Шкафчик для счетчика привинчивают к четырем стойкам с внутренней стороны. Сборку всей конструкции начинают с установки этих стоек. Решетчатая мебель для прихожей в доме за городом Перед вами большой гардероб. Вертикальные стойки крепятся к полу и потолку опорными винтами. Раздевалку можно дополнить различными приспособлениями, например, для хранения удочек, сапог и т. д.
Каркас изготовляется из деревянных планок (твердых пород дерева) с постоянным сечением 2,5x3 или 2,5x4 см. Установленные крест-накрест, навощенные или лакированные, эти планки придадут каркасу красивый вид. Он также будет довольно легким, несмотря на свои габариты.

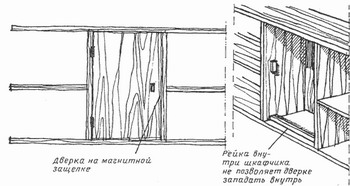

Дверки же будут гладкими, из лакированного или вощеного дерева или досок толщиной по меньшей мере 1,5, устанавливаются "прикладкой", с помощью трех рояльных петель . Техника выполнения Вначале сделайте чертеж и предусмотрите расположение различных полок. Распилите доски по длине, кроме вертикальных стоек, и тщательно разметьте местоположение различных частей вашего сооружения с помощью условных знаков.
Стойки разметьте по длине, но выравнивайте их только в момент установки, учитывая, что пол и потолок могут не всегда быть строго горизонтальными. Вертикальные и горизонтальные доски соедините узловой вязкой на круглых шипах. С этой целью прижмите друг к другу кромками все вертикальные стойки, чтобы их нижние концы образовали абсолютно прямую линию, и отметьте расположение полок на стойке. Снимите зажимы, проведите линию отметки по угольнику на двух сторонах каждой планки и прочертите диагонали полученных прямых углов. Диагонали пересекутся в центре отверстий. Повторите те же операции на торцах полок, но на этот раз линия отметки на первой кромке перейдет на грань, затем на другую кромку и на диагонали, начерченные на торцах. Тщательно обозначьте центр каждого отверстия столярным шилом и просверлите их в два приема (с каждой стороны на половину толщины планок), не допуская отклонения от строго вертикального направления сверла. Бруски, образующие наружную поверхность изделия, вертикальные для дверцы и горизонтальные для полок, просверливайте всегда только с задней стороны, так, чтобы бурав не вышел на наружную поверхность. Сборка этой конструкции производится постепенно, начиная с вертикальных стоек, которые устанавливаются у стены. Сборку следует делать не на одинарный шип, хотя это и гораздо легче, а посредством нескольких небольших шипов (нагелей), которые проходят насквозь через вертикальные стойки и вставляются в горизонтальные бруски по обеим сторонам стойки на половину толщины брусков. Шипы крепите на клею по мере сборки конструкции. При этом следите, чтобы стойки были расположены строго вертикально, а полки — строго горизонтально, особенно в начале сборки. Простая раздевалка Может случиться, что в доме нет прихожей и входить нужно будет прямо в жилое помещение. Тогда можно, не жертвуя для этого большим пространством, выделить в жилом помещении прихожую, устроив в ней раздевалку. Мы предлагаем вам один из вариантов такой раздевалки, укрепленной на полу и потолке двумя деревянными или металлическими стойками с распорными винтами.
Обе боковые стенки делаются сплошными из досок толщиной 15 см или из древесно-стружечных плит. Заднюю стенку, обращенную к жилому помещению, изготовляют из фанеры или также из древесно-стружечных плит. Обе полки, верхнюю и нижнюю, изготовляют из металлических труб диаметром 1,2 см или брусков (из древесины твердых пород), которые проходят насквозь через боковые стенки, выступая на 1 — 2 см. Нижнюю полку устанавливают на высоте 40 см от пола, верхнюю — на высоте примерно 1,8 см, в зависимости от высоты потолка. Штангу диаметром 1,6 см для вешалок укрепляют так же.
прихожая
прихожая
коридор
кухня

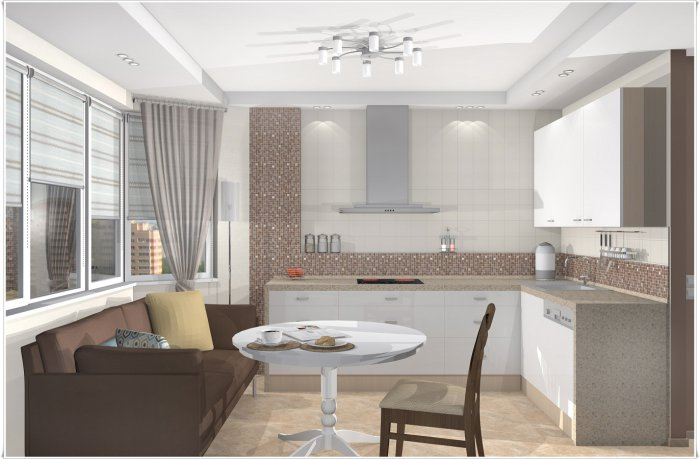

Кухня рабочая зона

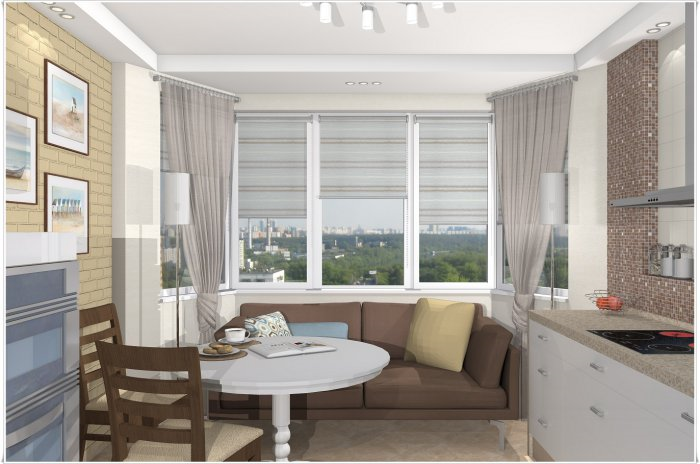

Кухня место приема пищи
гостинная
Спальная комната
Кабинет лоджия

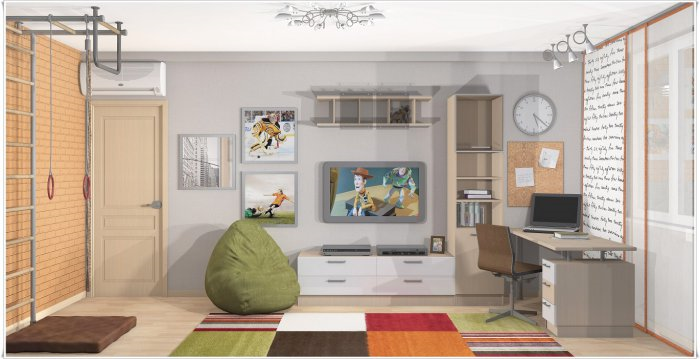

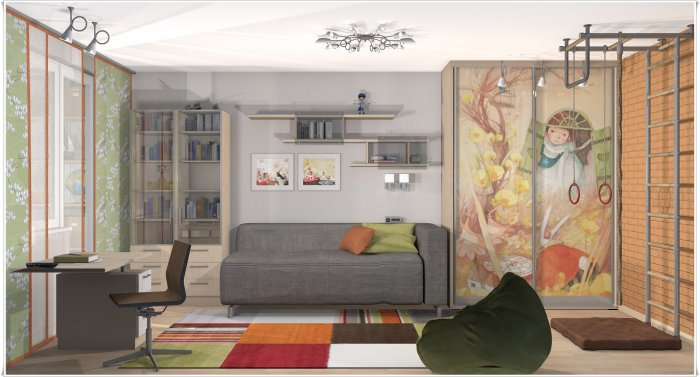

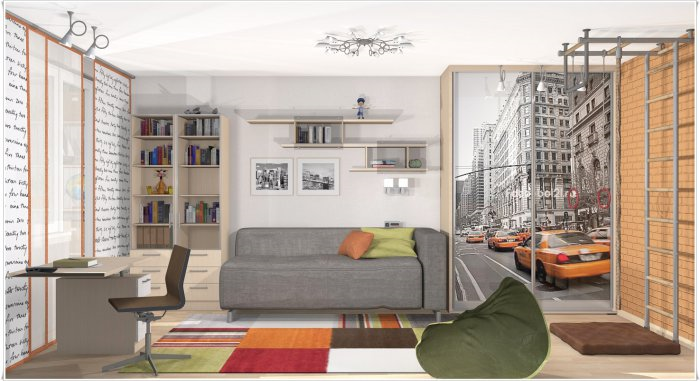

детская
детская
детская
детская

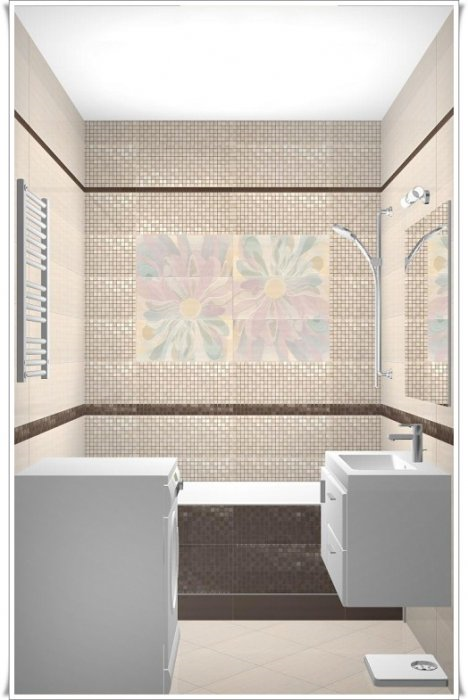

Ванная комната

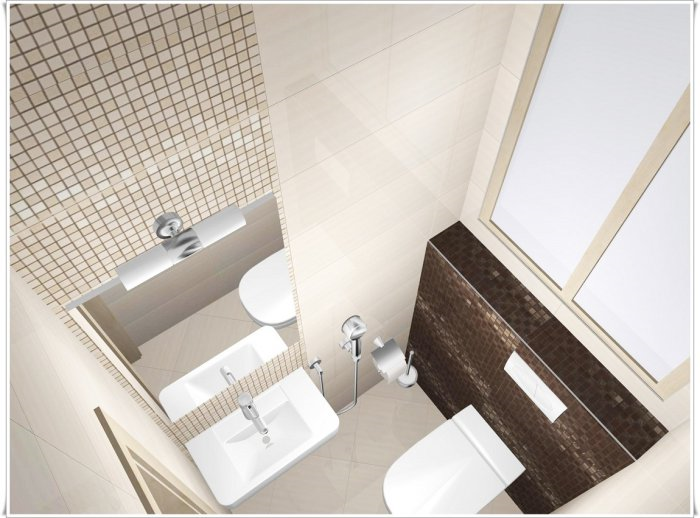

Санузел

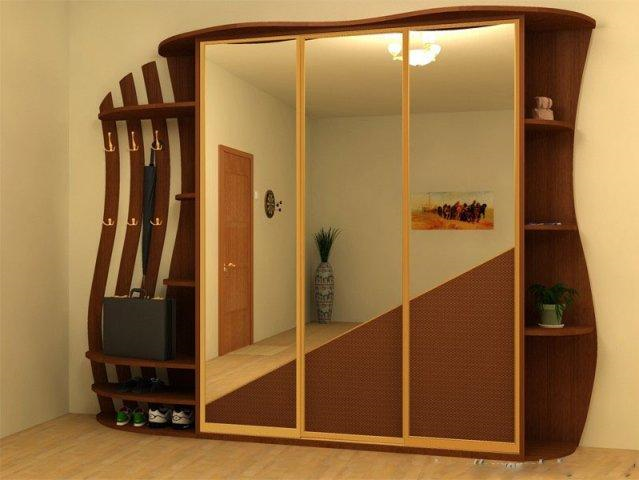

интерьер прихожей с трёхдверным зеркальным шкафом купе

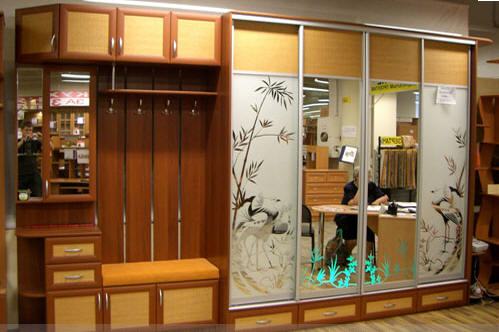

Мебель для огромной прихожей с четырёхдверным шкафом купе

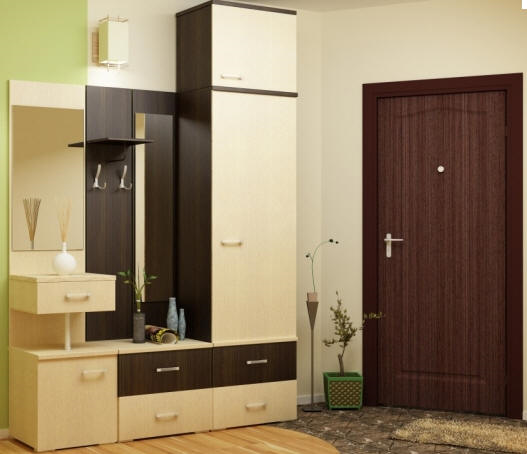

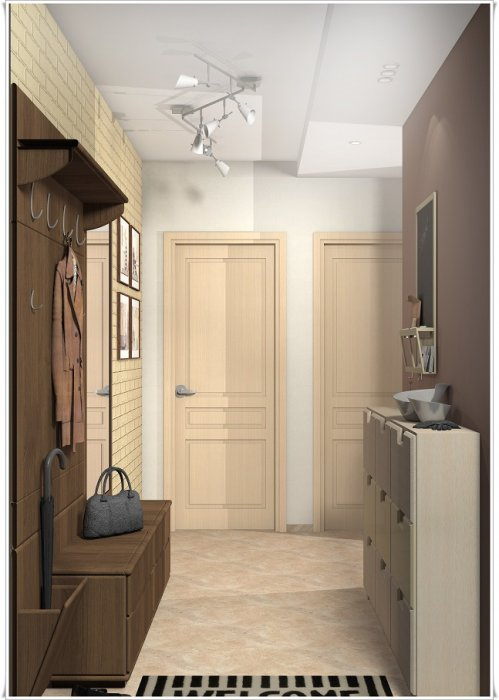

дизайн интерьера прихожей

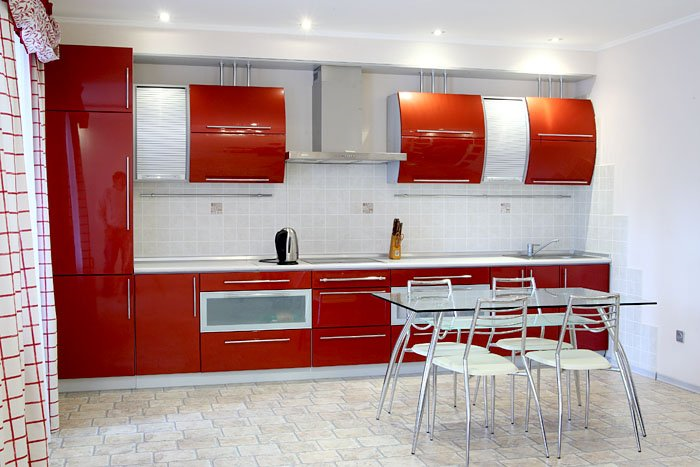

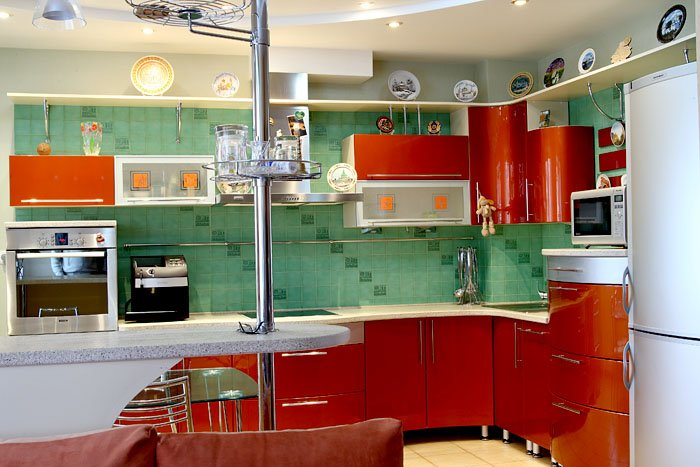

кухня
кухня
