1.2.4 Ручные осколочные гранаты, их виды и ттх.

Ручные осколочные гранаты предназначаются для поражения осколками живой силы противника в ближнем бою (при атаке, в окопах, убежищах, населённых пунктах, в лесу, в горах и т.п.).

На вооружении Российской Армии состоят ручные гранаты:

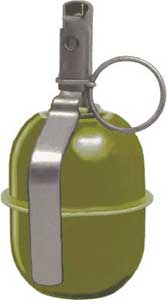

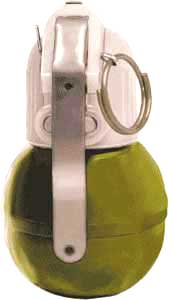

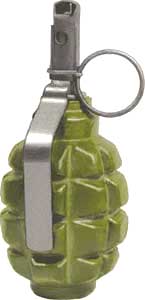

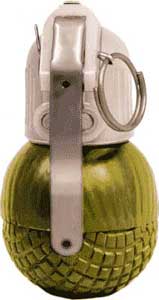

РГД-5 РГН Ф-1 РГО

Тактико-технические характеристики ручных осколочных гранат.

Характеристика	РГД-5	РГН	Ф-1	РГО
Вес Средняя дальность броска Радиус разлёта убойных осколков Время горения замедлителя запала	310г 40-50 м 25 м 3,2-4,2 с	310г 30-45 м 24 м 3,2-4,2	600г 34-45 м 200 м 3,2-4,2 с	530г 20-40 м 150 м 3,2-4,2 с

1.2.5 Общее устройство ручных осколочных гранат.

Устройство запала УЗРГМ

Запад гранты. УЗРГМ (УЗРГМ -2) предназначен для взрыва разрывного заряда. Он состоит из ударного механизма и собственно запала.

Запал гранаты в разрезе: 1 - запал 2 - ударный механизм 3 - предохранительная чека 4 - трубка ударного механизма 5 - боевая пружина 6 - шайба ударника 7 - соединительная втулка 8 - замедлитель 9 - капсюль-детонатор 10 - направляющая шайба 11 - ударник; 12 - капсюль-воспламенитель 13 - втулка замедлителя 14 - спусковой рычаг

Устройство запала УДЗ

1. капсюль - детонатор детонационного узла; 2. капсюль - воспламенитель; 3. движок механизма дальнего взведения; 4. жало ударника; 5, 6. втулка и гильза датчика цели; 7. корпус; 8. инерционный груз датчика цели; 9. жало ударника накольно - предохранительного механизма; 10. ударник; 11. кольцо; 12. капсюль - воспламенитель накольно - предохранительного механизма; 13. рычаг;

1.2.6 Работа частей и механизмов ручных осколочных гранат

	Что делать	Что происходит
Перед метанием гранаты При метании гранаты	Вывинтить пробку из трубки. 2. Ввернуть до отказа запал Взять гранату в руку; прижать спусковой рычаг пальцами к корпусу; не отпуская рычага выдернуть предохранительную чеку; метнуть гранату в цель	Ударник взведён и удерживается в верхнем положении вилкой спускового рычага, соединительного с трубкой ударного механизма предохранительной чекой. Концы предохранительной чеки разведены и прочно удерживают её в запале. После выдёргивания чеки положение частей запаса, не меняется, ударник во взведённом положении удерживается спусковым рычагом, который освобождается от соединения с трубкой ударного механизма, но прижимается к ней пальцами руки. В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под действием боевой пружины наносит удар (накол) по капсюлю-воспламенителю и воспламеняет его. Капсюль-воспламенитель воспламеняет капсюль-детонатор. Происходит взрыв.
