Назначение и ттх ак-74.
Автомат Калашникова предназначен для уничтожения боевой силы и поражения огневых средств противника. Калибр автомата 5,45мм.

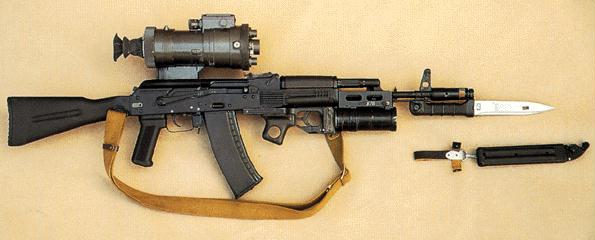

Стрелково-гранатомётный комплекс на базе АК-74 с НСПУ-3 и ГП-25

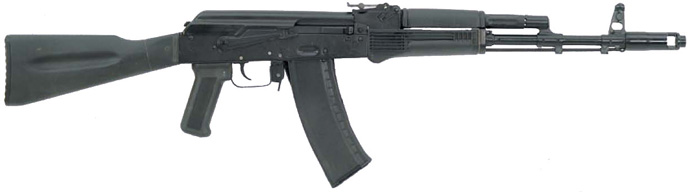

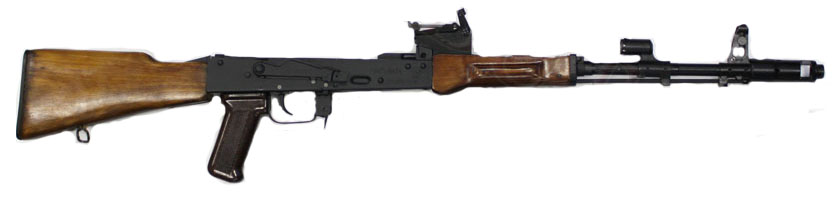

АК-74
АКС-74
АК-74 и АКС-74 поздних выпусков с пластиковой чёрной фурнитурой и штык-ножом нового образца.

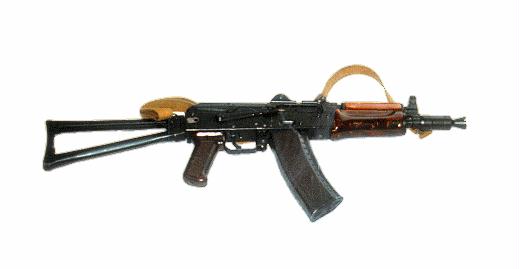

АКСУ-74
Пятое поколение автоматов Калашникова
Тактико-техническая характеристика АК-74
Прицельная дальность, м |
1000 |
Дальность прямого выстрела: |
|
по грудной фигуре, м |
440 |
по бегущей фигуре, м. |
625 |
Темп стрельбы, выстрелов в минуту |
600 |
Боевая скорострельность, выстрелов в минуту: |
|
при стрельбе одиночными выстрелами |
40 |
при стрельбе очередями |
100 |
Начальная скорость пули, м/сек |
900 |
Дальность, до которой сохраняется убойное действие пули, м |
1350 |
Бес автомата, кг |
|
с неснаряженным пластмассовым магазином |
3,3 |
со снаряженным пластмассовым магазином |
3,6 |
Ёмкость магазина, патронов |
30 |
1.1.2 Общее устройство ак-74
Автомат состоит из следующих основных частей и механизмов:
ствола со ствольной коробкой, прицельным приспособлением и пистолетной рукояткой;
крышки ствольной коробки;
затворной рамы с газовым поршнем;
затвора;
возвратного механизма;
газовой трубки со ствольной накладкой;.
ударно-спускового механизма;
цевья;

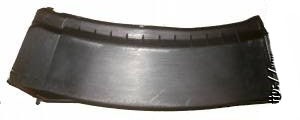

магазина;
Кроме того у автомата имеется дульный тормоз-компенсатор и штык-нож.
В комплект входит: шомпол, принадлежность, ремень и сумка для патронов.
1.1.3 Назначение частей и механизмов ак-74.
СТВОЛ - для придания пули вращательного движения, направления полета и определенной начальной скорости.
СТВОЛЬНАЯ КОРОБКА - предназначена для соединения элементов и механизмов автомата и обеспечения работы автоматики.

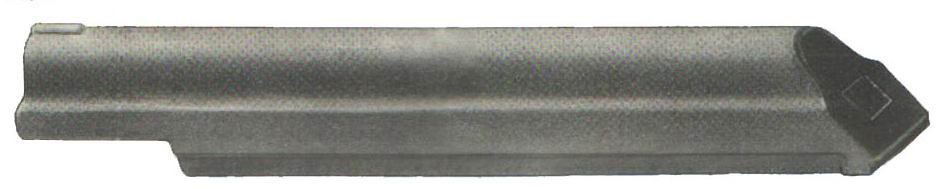

КРЫШКА СТВОЛЬНОЙ КОРОБКИ - предназначена для предохранения от загрязнения элементов и механизмов размещенных в ствольной коробке.
ЗАТВОРНАЯ РАМА С ГАЗОВЫМ ПОРШНЕМ - предназначена для размещения, обеспечения поступательного движения затвора и его вращения при запирании канала ствола.
ЗАТВОР - предназначен для запирания канала ствола , производства выстрела и извлечения стреляной гильзы.

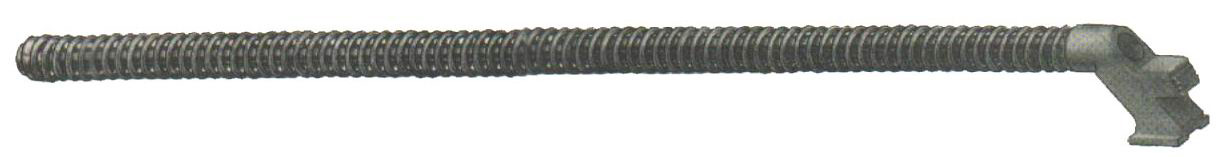

ВОЗВРАТНЫЙ МЕХАНИЗМ - предназначен для возвращения затворной
рамы с затвором в переднее положение .

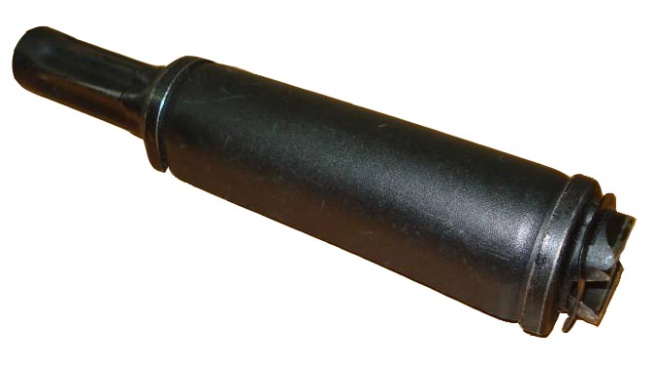

ГАЗОВАЯ ТРУБКА СО СТВОЛЬНОЙ НАКЛАДКОЙ - предназначена для направления движения газового поршня.
УДАРНО - СПУСКОВОЙ МЕХАНИЗМ - предназначен для обеспечения стрельбы
одиночными выстрелами, очередями и предохранения от случайного выстрела.
ЦЕВЬЁ - предназначено для удобства эксплуатации автомата и предохранения рук
автоматчика от ожогов.
