Пробивное (убойное) действие пули (гранаты)

Пробивным (убойным) действием пули называется дальность действительного огня.

ПРИЦЕЛИВАНИЕ (НАВОДКА)

Для того, чтобы пуля (граната) долетела до цели и попала в нее или в желаемую точку на ней, необходимо до выстрела придать оси канала ствола определенное положение в прост­ранстве ( в горизонтальной и вертикальной плоскостях).

Придание оси канала ствола оружия необходимого для стрельбы положения в пространстве называется прицеливанием или наводкой.

Придание оси канала ствола требуемого положения в горизонтальной плоскости называется горизонтальной наводкой. Придание оси канала ствола требуе­мого положения в вертикальной плоскости называется вертикальной навод­кой.

Наводка осуществляется с помощью прицельных приспособлений и механизмов наводки, и выполняемся в два этапа.

Вначале на оружие с помощью прицельных приспособлений строится схема углов, соответствующая расстоянию до целей и поправкам на различные условия стрельбы (первый этап наводки). Затем с помощью механизмов наведения совмещается построенная на оружии схема углов со схемой, определенной на местности (второй этап наводки).

Если горизонтальная и вертикальная наводка производится непосредственно по цели или по вспомогательной точке вблизи от цели, то такая наводка называется прямой.

При стрельбе из стрелкового оружия и гранатометов применяется прямая наводка, вы­полняемая с помощью одной прицельной линии.

Прямая линия, соединяющая середину прорези прицела с вершиной мушки, называется прицельной линией.

Прицельной линией в оптическом прицеле является прямая, приходящая через вершину прицельного пенька и центр объектива.

Для осуществления наводки с помощью оптического прицела необходимо предварительно с помощью механизма прицела придать прицельной линии (каретке с сеткой прицела) такое положение, при котором между этой линией и осью канала ствола образуется в вертикальной плоскости угол, равный углу прицеливания, а в горизонтальной плоскости - угол, равный боковой поправке. Затем путем изменения положения оружия нужно совместить прицельную линию с целью, при этом оси канала ствола придается требуемое положение в пространстве.

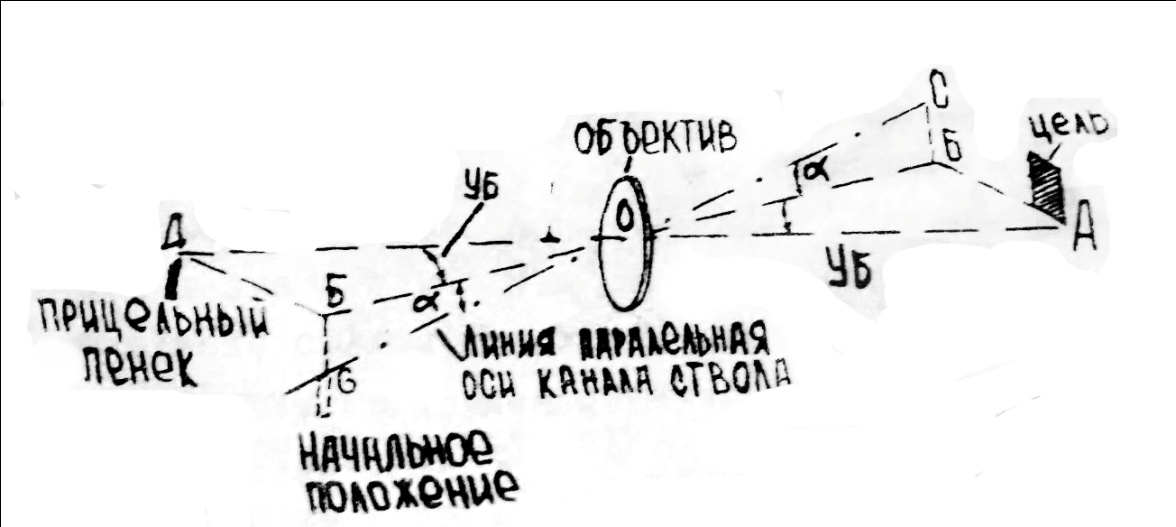

Прицеливание (наводка) с помощью оптического прицела:

- прицельная линия; с0 – линия, параллельная оси канала ствола;

- угол прицеливания; уб – угол боковой поправки.

Для осуществления наводки с помощью открытого прицела необходимо предварительно путем перемещения целика (прорези прицела) придать прицельной линии такое положение, при котором между этой линией и осью канала ствола образуется в вертикальной плоскости угол прицеливания, соответствующий расстоянию до цели, а в горизонтальной плоскости - угол, равный боковой поправке. Затем путем направления прицельной линии в цель (изменение положения ствола с помощью механизмов наводки или перемещением самого оружия, если механизмы наводки отсутствуют) придать оси канала необходимое положение в пространстве.

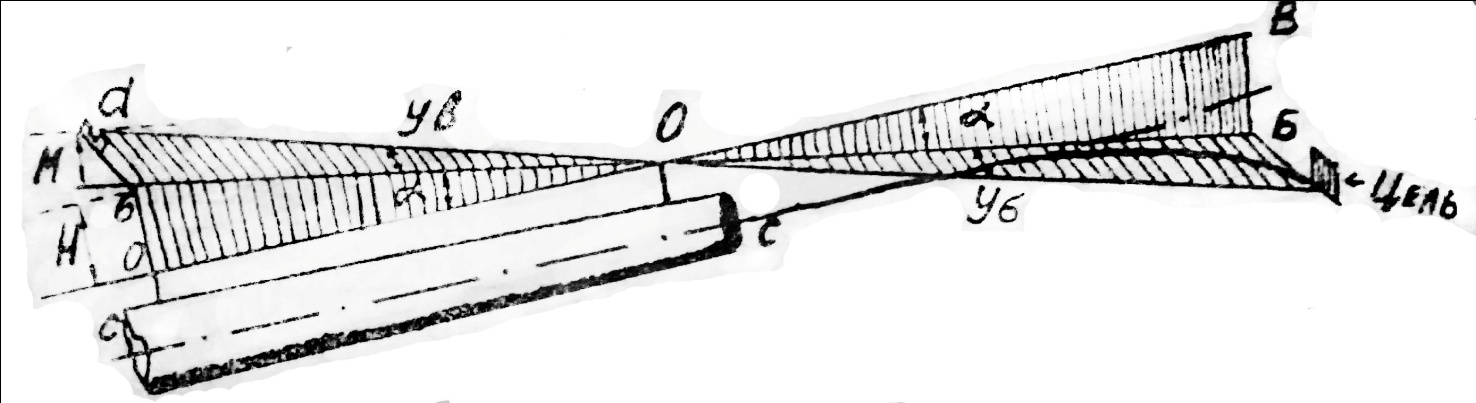

Прицеливание (наводка) с помощью открытого прицела:

0 - мушка; а - целик; а0 - прицельная линия; сС - ось канала ствола; о0 - линия, парал­лельная оси канале ствола; Н - высота прицела; М - величина перемещения целика; угол прицеливания; уб - угол боковой поправки.

В оружии, имевшем постоянную установку целика (например, у пистолета Макарова), тре­буемое положение оси канала ствола в вертикальной плоскости придается путем выбора точки прицеливания, соответствующей расстояние до цели, и направления прицельной линии в эту точ­ку. В оружии, имеющем неподвижную в боковом направлении прорезь прицела (например, у автомата Калашникова), требуете положение оси канала ствола в горизонтальной плоскости придается путем выбора течки прицеливания, соответствующей боковой поправке, и направления в нее прицельной линии.

МЕРА ИЗМЕРЕНИЯ УГЛОВ – ТЫСЯЧНАЯ

1. За единицу измерения углов (меру углов) в стрелковой практике принимают центральный угол, длина дуги которого равна 1/6000 части длины окружности. Эту угловую единицу называют делением угломера.

Как известно из геометрии, длина окружности равна (R - радиус окружности).

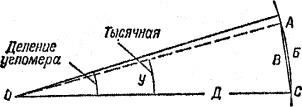

Деление угломера и тысячная:

ABC – дуга; AC – хорда.

Если окружность разделить на 6000 равных частей, то каждая такая часть будет равна или округленно

Длина дуги, соответствующая этому углу, равна 1/955 (округленно 1/1000) длины радиуса этой окружности. Поэтому деление угломера обычно называют тысячной.

Относительная ошибка, которая получается при этом округлении, равна 4,5%, или округленно 5%, т.е. тысячная на 5% меньше деления угломера. В практике этой ошибкой пренебрегают.

При использовании для измерения углов подручных предметов необходимо заранее определить их угловую величину. Для этого нужно вытянуть руку с подручным предметом на уровне глаза и заметить на местности у краев предмета какие-либо точки, затем с помощью угломерного прибора (бинокля, буссоли и т.п.) точно измерить угловую величину между этими точками.

Угловую величину подручного предмета можно также определить с помощью миллиметровой линейки. Для этого ширину (толщину) предмета в миллиметрах необходимо умножить на 2 тысячных, так как одному миллиметру линейки при ее удалении на 50 см от глаза соответствует по формуле тысячной угловая величина в 2 тысячных.

2. Углы, выраженные в тысячных, записываются через черточку и читаются раздельно: сначала сотни, а затем десятки и единица; при отсутствии сотен или десятков записывается и читается ноль.

Например:

1705 тысячных записываются 17-05, читаются - семнадцать ноль пять;

130 тысячных записываются 1-30, читаются - один тридцать;

100 тысячных записываются 1-00, читаются - один ноль;

одна тысячная записывается 0-01, читается - ноль ноль один.

3. При решении огневых задач бывает необходимо перейти от градусного измерения углов к тысячной и наоборот.

Так как окружность имеет 360° или 6000 делений угломера (тысячных), то одному делению угломера (тысячных) будет соответствовать , т.е. 0,01 = 3’,6.

Применяя подобные решения, определено, что и т.п.

4. Деление угломера (тысячная) позволяет легко переходить от угловых единиц к линейным и обратно, так как длина дуги, соответствующая делению угломера, на всех расстояниях равна одной тысячной длины радиуса, равного дальности стрельбы.

Углу в одну тысячную соответствует дуга, равная на расстоянии 1000 м - 1 м (1000 : 1000), на расстоянии 500 м - 0,5 м (500 : 1000) и т.д.

Углу в несколько тысячных соответствует длина дуги В, равная одной тысячной дальности , умноженной на угол, содержащий У тысячных, т.е. , откуда и .

Полученные формулы называются формулами тысячной и имеют широкое применение в стрелковой практике.

В данных формулах Д - дальность до предмета в метрах; У - угол, под которым виден предмет в тысячных; В - высота (ширина) предмета в метрах, т.е. длина хорды, а не дуги, однако при малых углах (до ) разница между длиной дуги и хорды не превышает одной тысячной, поэтому при практической работе они считаются равными.

Пример 1. Танк противника высотой 2,8 м виден под углом 0-05. Определить расстояние до цели (Д).

Решение: м.

Пример 2. После первого выстрела по пулемету противника на расстояние 500 м снайпер наблюдал отклонение трассы влево на одну фигуру от середины цели. Определить боковую поправку в тысячных (У).

Решение: тысячных.

Измерение углов в делениях угломера (тысячных) может производиться угломерным кругом буссоли, сеткой бинокля и перископа, артиллерийским кругом (на карте), целиком прицела, механизмом боковых поправок снайперского прицела и подручными предметами. Точность углового измерения зависит от точности шкалы приборов.

ЗАДАЧИ

1. Начальная скорость АК-74 - 900 м/с, а РПК-74 - 960 м/с. У какого вида оружия будет больше дальность прямого выстрела?

2. Дальность до цели 600 м, высота цели - 1,5 м, прицел – 4. Точка прицеливания - нижний обрез цели. Будет ли при этом поражена цель при стрельбе из АК-74?

3. Дальность до цели 400 м, высота цели - 0,5 м. Прицел - П. Точка прицеливания - нижний обрез цели. Будет ли поражена цель при стрельбе из АК-74?

4. Дальность до цели 600 м. Прицел - 6. Точка прицеливания - центр цели. Температура воздуха -20 С. Будет ли поражена цель при стрельбе из Ж-74?

5. Дальность до цели 500 м, прицел 5. Точка прицеливания 1 центр цели. Атмосферное давление 765 мм рт.ст. Будет ли поражена цель при стрельбе из АК-74?

6. Дальность до цели 300 м, прицел - 3. Точка прицеливания | нижний обрез цели. Ветер слева направо под углом 90 к плоскости стрельбы со скоростью 2 м/с. Будет ли поражена цель из РПГ-7?

7. Башня высотой 90 метров видна под углом 0-40. Определить расстояние до цели.

8. Определить ширину, которую перекрывает мушка автомата на цели, если дальность до цели 200 метров? 300 метров? 400 метров? 500 метров?

Для выбора прицела (прицельной марки) и точки прицеливания необходимо определить дальность до цели и учесть внешние условия, которые могут оказать влияние на дальность и направление полета пули (гранаты).

Прицел (прицельная марка) и точка прицеливания выбираются с таким расчетом, чтобы при стрельбе средняя траектория проходила посередине цели.

	АК-74	РПГ-7
при стрельбе на дальностях	до 400 м	до 300 м
	Пр – 4 ТП – нижний край цели или середина если цель высокая	Пр = Дц ТП – нижний край цели ПМ - Цн
при стрельбе на дальностях	свыше 400 м Пр = Дц ТП – середина цели	свыше 300 м Пр = Дц ТП – середина цели
на дальностях прямого выстрела	Пр = ДПВ ТП – нижний край цели

Ночью по вспышке и звуку. Время между вспышкой и зву­ком умножить на 340 (340м/с) – скорость распространения звука в воздухе

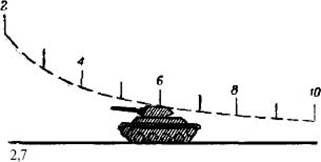

Пример: Определить расстояние до тяжёлого танка, имеющего высоту 3,2 м, если танк своей верхней частью касается пунктирной линии дальномерной шкалы со штрихом, обозначенным цифрой 6.

Решение: Разница в высоте цели равна 0,5 м, или 5 десятых метра (3,2 м - 2,7 м):

поправка равна 120 м (5 десятых метра х 4 х 6); расстояние до цели равно 720 м (600м + 120м) или округлённо 700 м.

СТРЕЛЬБА В УСЛОВИЯХ ОГРАНИЧЕННОЙ ВИДИМОСТИ

Стрельба ночью по освещенным целям производится так же, как и днём. Во время освещения местности стрелок, обнаружив цель, быстро устанавливает прицел, прицеливается и производит очередь.

При кратковременном освещении цели огонь надо вести с прицелом 4 или "П", прицеливаясь под цель, если дальность до цели не более 400 м, и в верхнюю часть цели, если цель находится на дальности более 400 м.

Стрельба ночью по цели, обнаруживающей себя вспышками выстрелов ведётся с установкой - прицела 4 или "П" длинными очередями. Огонь открывается в тот момент, когда вспышка выстреле видны в центре предохранителя мушки и на гривке прицельной планки. В тех случаях, когда предохранитель мушки и гривка прицельной планки не видны, автомат направляется в цель по стволу.

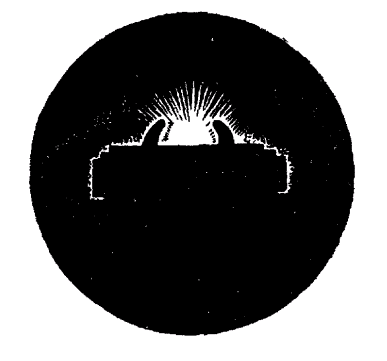

Если используется приспособление для стрельбы ночью со светящими точками и полосками, то прицеливание по вспышкам выстрелов производить, как показано на рисунках.

Пристреливание при стрельбе по цели, обнаруживающей себя вспышками выстрелов с помощью предохранителя мушки и прицельной планки	Прицеливание при стрельбе ночью с помощью самосветящихся насадок.
	а – имеющих светящие точки б – имеющих светящиеся полоски. 1.Целик. 2.Мушка. 3.Светящиеся точки. 4.Светящиеся полоски. 5.Вспышки выстрелов.

Для стрельбы по цели, силуэт которой виден на фоне неба, зарева пожара, снега, надо автомат (пулемёт) направить рядом с целью на светлый фон и взять ровную мушку. Затем, перемещая автомат (пулемёт), подвести линию прицеливания в середину силуэта и открыть огонь. Стрельба ведётся длинными очередями. При стрельбе по целям, видимым на тёмном фоне (лес, кустарник), наводка автомата (пулемёта) производится по стволу.

При заблаговременной подготовке к стрельбе ночью из автомата в бруствере вырезается желоб с таким расчётом , чтобы уложенный в него автомат был направлен в рубеж вероятного появления противника; полозки ног сошки пулемёта ограничиваются колышками, так чтобы они могли совершать необходимые продольные перемещения; перемещение автомата (пулемёта) по боковому направлению в заданном секторе ограничиваются колышками; положение автомата (пулемёта) по высоте фиксируется слоем дёрна (плотного снега, доской с вырезами и т.п.), подложенного под пистолетную рукоятку.

Для личного корректирования огня при стрельбе ночью целесообразно применять патроны с трассирующими пулями.

ВЛИЯНИЕ НА СТРЕЛЬБУ УГЛА МЕСТА ЦЕЛИ, ВЕТРА И ТЕМПЕРАТУРЫ ВОЗДУХА, ОПРЕДЕЛЕНИЕ И УЧЕТ ПОПРАВОК НА НИХ

Значительное отклонение внешних условий от табличных (нормальных) изменяет дальность полета пули или отклоняет ее в сторону от направления (плоскости) стрельбы. За табличные условия стрельбы принимаются: температура воздуха + 15⁰С, отсутствие ветра и превышения местности над уровнем моря, угол места цели не более 15⁰.

ВЛИЯНИЕ ВЕТРА НА СТРЕЛЬБУ

Боковой ветер оказывает значительное влияние на полет пули (гранаты), отклоняя ее в сторону. Величина отклонения пули зависит от скорости и направления бокового ветра, дельности до цели. Чем сильнее боковой ветер, чем ближе к 90⁰ угол, под которым он дует, и чем дальше цель, тем на большую величину отклонится пуля в сторону от направления стрельбы. В связи с этим необходимо вносить поправку на боковой ветер. Она учитывается при стрельбе из автомата выносом точки прицеливания в фигурах цели или метрах, при стрельбе с пулемета- установкой целика в тысячных. Если в бою обстановка не позволяет вносить поправку в целик, то поправка на боковой ветер при стрельбе из пулемета учитывается выносом точки прицеливания. Поправка на боковой ветер берется в ту сторону, откуда дует ветер. Так, при ветре слева точка прицеливания выносится (целик устанавливается) влево, при ветре справа – вправо.

Примечание для АК-74, РПК-74.

Табличные поправки при сильном ветре (скорость 8 м/с) надо увеличить в 2 раза, а при слабом ветре (скорость 2 м/с) - уменьшить в 2 раза. При ветре, под острым углом к плоскости стрельбы, поправку брать вдвое меньше, чем при ветре, дующим под углом 90°.

Примечание для РПГ-7.

Округленно поправку на боковой ветер, дующий под углом 90° к плоскости стрельбы, принимают равной 1,5 деления шкалы боковых поправок на все дальности стрель­бы или 0,5 фигуры при фланговом движении и 1 фигуру при фронтальном движении на расстояниях до 300 м и соответственно на 1-2 фигуры на больших расстояниях.

Поправки при сильном ветре (6 м/с) брать вдвое больше, а при слабом (2 м/с) вдвое меньше, чем указано в таблице. Поправка на слабый ветер в делениях сетки принимается равной 0,5 деления, а на сильный - 3 деления шкалы боковых поправок. При ветре, под острым углом, поправку брать вдвое меньше, чем при ветре под 90°. Отсчет при выносе точки прицеливания производить от середи­ны цели. При учете поправок, точку прицеливания выбирать в середине цели.

Таблица определения скорости ветра

Предметы	Слабый ветер ( 2-3 м/с )	Умеренный ветер (4-6 м/с)	Сильный ветер ( 8-12 м/с )
Нитка Платок Дым из трубы Трава Ветви деревьев	Отклоняется незначительно Слегка развевается Не значит. отклоняется Колышется Колеблются ветви и листья	Отклоняется сильно Развевается Отклоняется и тянется Наклоняется к земле Отклоняются тонкие ветви, сильно колыш. листья	Держится горизонтально Рвется из рук Резко отклон. и разрыв. Стелется по земле Отклоняются большие ветви

СТРЕЛЬБА В ГОРАХ

В горах при стрельбе на дальность свыше 400 м, если высота местности над уровнем моря превышает 2000 м, прицел, соответствующий дальности до цели, в связи с пониженной плотностью воздуха следует уменьшить на 1 деление.

Если высота местности над уровнем моря меньше 2000 м, то прицел не уменьшать а точку прицеливания выбирать в нижнем краю цели.

При стрельбе в горах снизу вверх или сверху вниз на дальностях свыше 400 м и углах места цели менее 30°, точку прицеливания следует выбирать на нижнем краю цели, а при углах места цели более 30° прицел, соответствующий дальности до цели, уменьшить на одно деление.
