4 Основные проектные решения
4.1 Выбор ступени иерархии и типа мультиплексора на основе расчета групповой скорости потоков
На основании приведенного в техническом задании количества потоков Е1 рассчитывают необходимую скорость цифрового потока:
Sтреб = 2,048·NПЦТ, (1)
где 2,048 Мбит/с – скорость одного ПЦТ;
NПЦТ – количество необходимых ПЦТ.
Sтреб = 2,048·200=409,6=410 Мбит/с
Скорость цифрового потока выбирается по стандартной сетке скоростей SDH. Она должна удовлетворять условию:
Sк ≥ Sтреб*Кр, (2)
где Кр – коэффициент запаса на развитие сети (1,4…1,5).
Sк =410·1,47=602,7 Мбит/с
Исходя из полученного результата для скорости цифрового потока, выбираем уровень STM –16 – 2488,32 Мбит/с и мультиплексор, рассчитанный на требуемую скорость цифрового потока, это позволит оставить запас на дальнейшее развитие сети.
Для данного курсового проекта выбираем доступный на казахстанском рынке мультиплексор STM-4 типа 1651 SM компании Alcatel. Данный мультиплексор позволяет производить модификацию с уровня STM-4 до уровня STM-16.

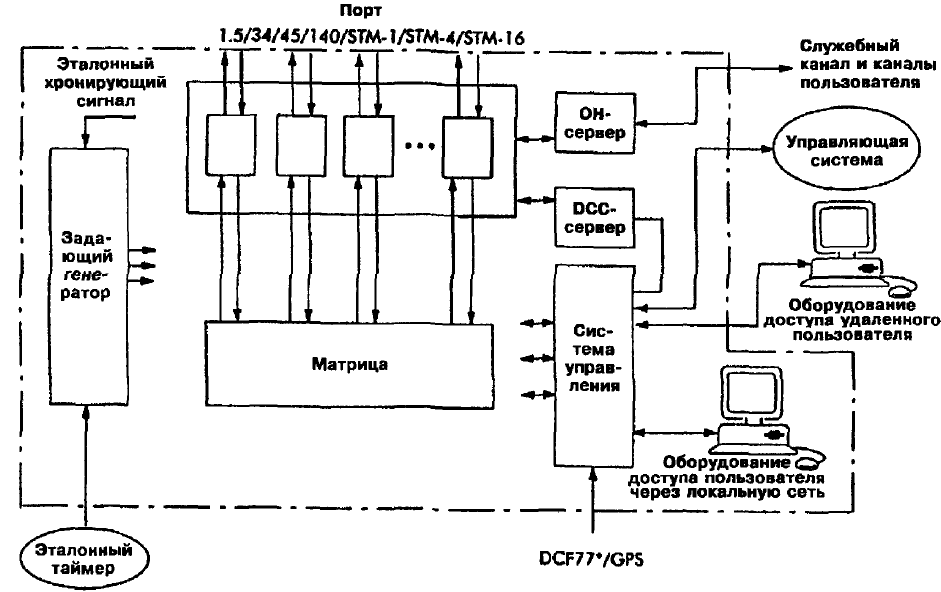

Рисунок 2 - Блок-схема мультиплексора 1651 SM компании Alcatel (уровень STM-4/16)
Мультиплексор 1651 SM может быть использован для работы в качестве:
- линейного терминального (одинарного или двойного) мультиплексора с двумя агрегатными блоками, используемыми в режиме «основной/резервный» для создания защиты типа 1+1 агрегатных портов;
- мультиплексора ввода/вывода с двумя или четырьмя агрегатными блоками (портами «восток-запад») для работы в сетях с топологией обычного или сдвоенного кольца и в линейной цепи с защитой типа 1+1 или без защиты;
- линейного регенератора, работающего по схемам с защитой 1+1 или без нее;
- концентратора (хаба) для осуществления функций центрального узла в топологии «звезда»;
- коммутатора, функционирующего в рамках мультиплексора и самостоятельно с максимальной емкостью до 16 STM-1 портов.
Т а б л и ц а 2 – Характеристики синхронного мультиплексора 1651 SM
Характеристика |
Фирма |
Alcatel |
|
Тип оборудования |
1651 SM |
Каналы доступа (трибы) PDH (Мбит/с) |
2,34,45,140 |
Каналы доступа (трибы) SDH (Мбит/с) |
155 эл, опт |
Число портов на трибной интерфейсной карте для каждого типа триба |
21(2), 3(34/45) |
1(140/155), 1(155) |
|
Число трибных интерфейсных карт |
10(((3+1)+6)/2×(4+1)) |
Тип защищенного режима по входу |
3 1(2), 4 1(34/45/140) |
Максимальная нагрузка на мультиплексор (в защищенном режиме) |
8STM-1 |
- |
|
Линейные каналы (агрегатный выход) (Мбит/с) |
4×STM-4 |
Тип защищенного режима по выходу |
1+1, 1 1 |
Тип локальной коммутации каналов доступа |
т-л, т-т, л-л |
Возможности неблокируемой кросс-коммутации |
63(2), 24(34/45) |
8(140/155) |
|
Варианты использования оборудования |
TM, R, ADM-л,к |
Размеры компактных блоков в стойке (В×Ш×Г) мм |
850×450×280 |
Т а б л и ц а 3 – Основные технические характеристики системы передачи SТM 16
Наименование показателей |
Мультиплексор SТM 16 |
1. Номинальная скорость ,Мбит/с |
2488.320 |
2. Напряжение электропитания, В |
40-75 |
3 3. Потребляемая мощность, Вт |
48-60 |
4. Скорость входящих потоков, Мбит/с |
|
5. Общее число потоков, кол-во |
288 |
6. Линейный код |
NRZ |
7. Диапазон длин волн ,нм |
1530-1560 |
8. Уровень мощности передачи оптического сигнала Рпер,дБм |
-3 |
9. Минимальный уровень мощности приёма Рпр min, дБм |
-31 |
10. Энергетический потенциал ВОСП Э, дБ |
30 |
