Диаграммы растворимости

При отсутствии в системе твердых фаз диаграмма состояния состоит из области существования одной жидкой фазы (так называемой области гомогенности) и области сосуществования двух насыщенных жидких растворов разного состава, образующих несмешивающиеся друг с другом слои (рис. 7). Кривая, разделяющая эти области, называется бинодалью. Так, при температуре Т₁ в равновесии находятся раствор компонента В в А (его состав отвечает точке С) и раствор А в В (его состав отвечает точке D). Если однородный раствор 1 охладить до температуры Т₁, он распадется на две жидкие фазы.

Рис. 7 Диаграмма растворимости двойной системы, компоненты которой А и В ограниченно растворимы друг в друге; 1 - область существования однородного раствора, 2 - область сосуществования двух насыщенных растворов; ECKDF - бинодаль, CD - нода, К - верхняя критическая точка растворимости.

Обычно при повышении температуры взаимная растворимость жидкостей увеличивается, поэтому по своим свойствам оба насыщенных раствора, составы которых изменяются по отрезкам бинодали ЕК и KF, сближаются. Наконец, при температуре T_к различие между ними исчезает; эта температура называется критической температурой растворимости (смешения), выше нее может существовать лишь одна жидкая фаза. Большинство систем с расслоением растворов характеризуются только одной критической температурой растворимости, чаще всего верхней, т.е. на диаграмме состояния имеют незамкнутую снизу бинодаль. Если в таких системах не образуются химические соединения, область сосуществования двух жидких фаз ограничена снизу кривой кристаллизации одного из компонентов при температуре превращения жидкая фаза 1 → жидкая фаза 2 + твердая фаза. Такое трехфазное равновесие называется монотектическим; оно по своей термодинамической природе аналогично эвтектическому или эвтектоидному. При синтектическом трехфазном равновесии две жидкие фазы взаимодействуют с образованием твердого соединения Такое равновесие аналогично перитектическому. В некоторых системах бинодаль имеет форму замкнутой кривой (овал), т.е. система имеет две температуры смешения - верхнюю и нижнюю.

Диаграмма равновесия жидкость-пар

При р = const каждому составу жидкой смеси отвечает определенная температура равновесия с паром и определенный состав пара, отличающийся, как правило, от состава жидкой смеси. На диаграмме состояния (рис. 8, а) кривые кипения и конденсации изображают зависимости температур начала кипения и конденсации от состава и отделяют поля жидкости L и пара V от поля (L + V) гетерогенных состояний жидкость-пар. На кривой кипения может быть экстремум: максимум (рис. 8, б) или минимум (рис. 8, в); в этих точках кривая кипения касается кривой конденсации, т.е. составы равновесных жидкости и пара совпадают. Жидкие смеси такого состава полностью выкипают, подобно чистым жидкостям, при постоянной температуре без изменения состава (см. Азеотропные смеси). Диаграммы состояния, описывающие равновесия двухкомпонентных твердых растворов с жидкими растворами и жидких растворов с паром, подобны.

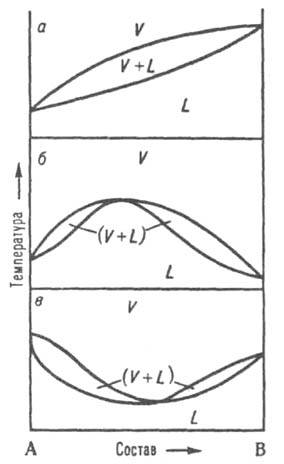

Рис. 8. Диаграммы состояния, двойной системы, описывающие равновесие жидкость - пар. L и V - области существования жидкости и пара соответственно. (L + V) - область сосуществования жидкой и паровой фаз; а - система без азеотропной точки; б и в - два типа азеотропных смесей.
