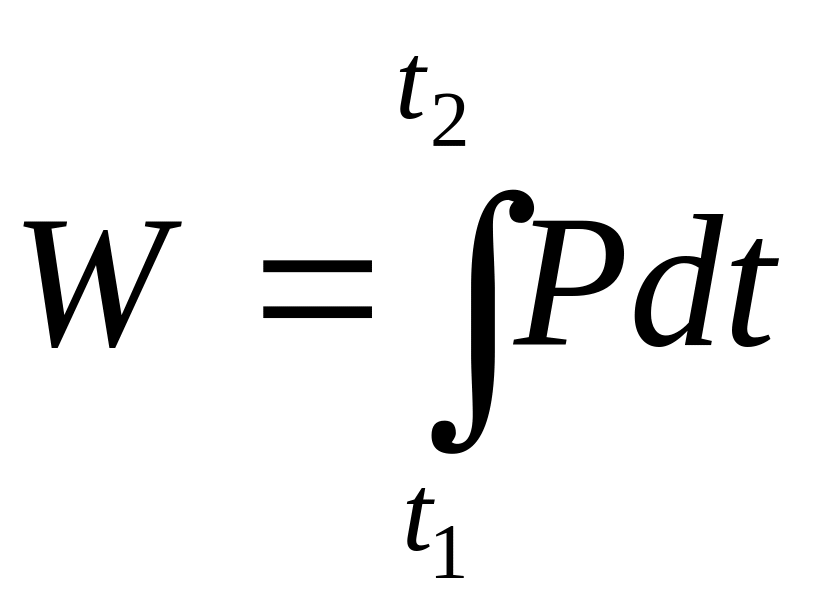

W – энергия пропорциональна
к числу оборотов счетчика, СН
– постоянная счетчика.

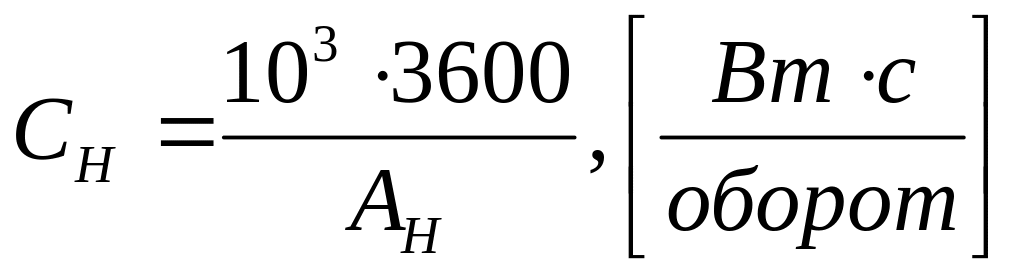

СН =
1/АН
АН –
передаточное число, указывается на
диске счетчика [об/кВтЧас]

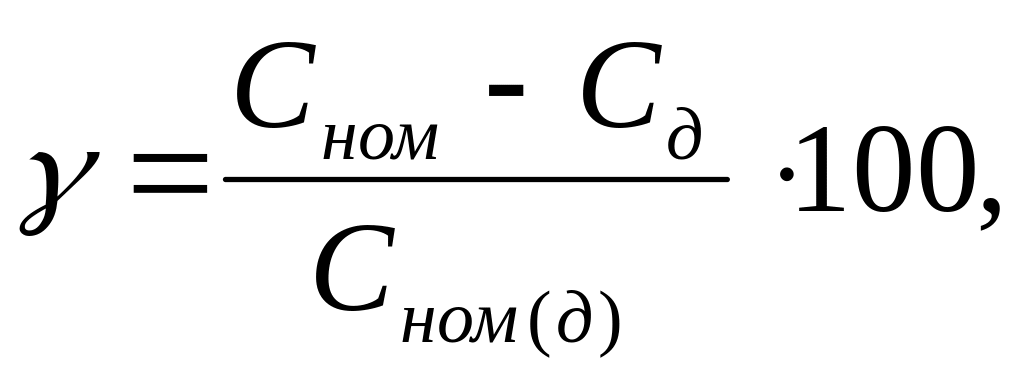

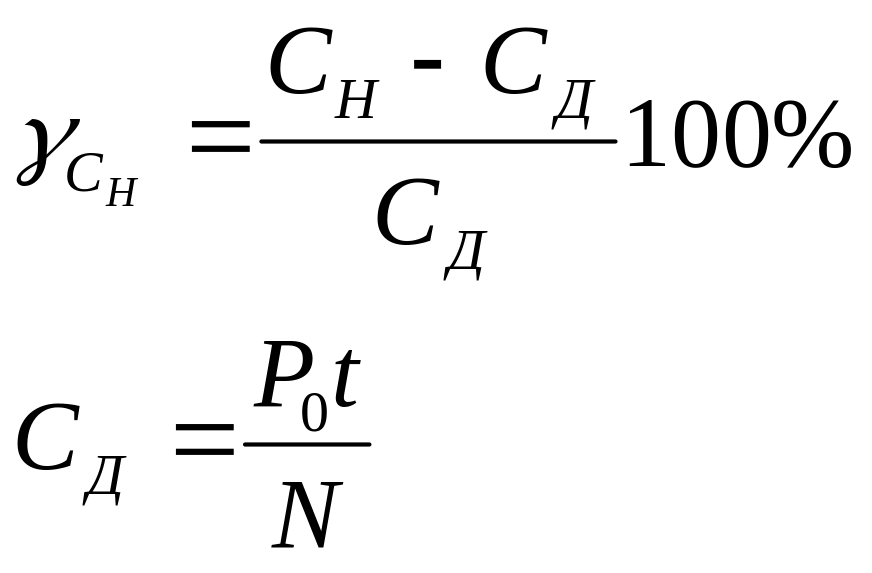

Относительная погрешность:
t – время за которое диск совершает N
оборотов.
N –
обороты.
49
Точность
регистрации Wa
определ. относит. погрешностью:
=f(%Рн;±Uc;±f;
гармон.составл.; tC;влажность;вибрация).
Для счетчиков эл. эн. нормируется
погрешность ,%
для следующих условий:
Рном,
Uном,
fном,
cosн=0.85
(данные только для 1-й гармоники) –
нормальные
условия
эксплуатации. Типовая кривая счетчика
имеет 3 точки:
50
Ход
кривой определяется след. физ. факторами:
1) для I-й зоны 20% - погрешность “-”, что
определяется довольно сильным влиянием
моментов трения; 2) область зоны 50% -
характерна смена знака погрешности -
погрешности определ. действием неосновных
моментов;
погрешности – определяется правильной
пропорциональностью Мвр
и Мпр.
Кл. точности для счетчиков нормируется
по макс. относит. погрешности; 3) точка
100%, в к-рой %=0%;
в этой области также выполняется
пропорциональность между Мвр
и Мпр.
Многочисленные статистич. исследования
показывают, что за длительные промежутки
времени погрешность при потреблении
мощности =±10%max.
И установлена закономерность – чем
больший период потребления, тем меньше
погрешность. В настоящее время счетчики
выпускают: - в 1-ф. исполнении марки СО
(комм.-быт.), в основном, акт. энергии; -
3-ф. счетчики акт. и реакт. энергии.
Например: СА3И
(акт.
эн., 3-ф., ИТН(ИТТ)). Для экономического
стимулирования потребителя исп.
многотарифные счетчики (суточные и
сезонные). С точки зрения регистрации:
механич., импульсные, цифровые, оптические.
Столь широкое применение для учета эл.
эн. именно этого ИМ обусловлено высокой
стабильностью и надежностью в течение
всего срока службы (20-40 лет).
51

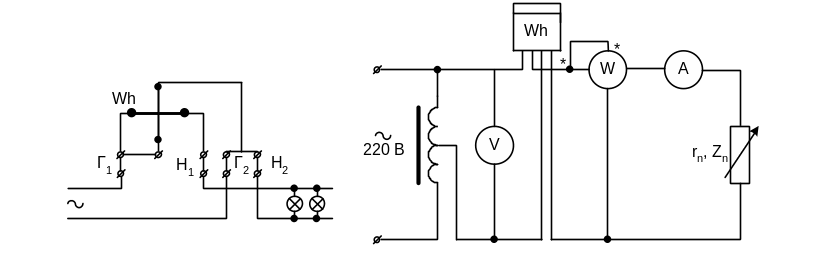

27. Погрешность, нагрузочная кривая, самоход, схемы включения однофазного и трехфазного счетчиков
%
Щоб
зменшити похибки
від тертя, створюють додатковий
обертальний компенсаційний момент з
допомогою спеціального пристрою
(рис.2.4).
Компенсаційний
момент створюється та регулюється за
допомогою гвинта 2 з магнітом’якого
матеріалу за рахунок взаємодії двох
потоків Ф’2,
Ф”2
із
суміжними вихровими струмами, наведеними
в диску. Компенсаційний момент
пропорційний квадрату напруги: Mк
≈
Kд
U2
.
Якщо
компенсаційний момент
буде більш ніж гальмівний, то при
наявності напруги в паралельному
ланцюгу і вимкненому від лічильника
навантаженні (І=0) диск почне обертатися
без зупинки. Це явище дістало назву
самоходу. Щоб запобігти самоходу, на
котушці напруги закріплюють стальний
„гачок” 3 (рис. 2.4), а на осі диску –
стальний „прапорець” 4. Намагнічений
потоком розсі-ювання Фр
котушки напруги „гачок” притягне
„прапорець” і не дозволить диску
обертатися. Пристрій розраховується
так, щоб при напрузі в межах 80...110%
номінальної самоходу не спостерігалось.
52

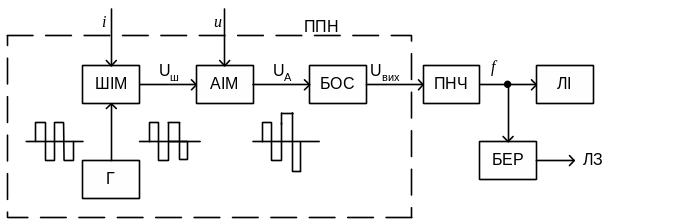

Розглянемо
узагальнену структурну схему електронного
лічильника активної електроенергії
(рис.2.5), який будується на основі
електронного перетворювача потужності
з наступним інтегруванням його вихідної
величини. На схемі позначені: ППН –
перетворювач потужності в напругу.
ПНЧ
– перетворювач напруги в частоту, ЛІ
– лічильник імпульсів, БЕР – блок
електронних реле (оптопари), ЛЗ – лінія
зв’язку, Г – генератор двополярних
імпульсів, ШІМ
–
широтно-імпульсний модулятор, АІМ
– амплітудно-імпульсний модулятор,
БОС – блок осереднення. Робота ППН
ґрунтується на методі подвійної
модуляції імпульсних сигналів.
Застосовується широтно-імпульсна та
амплітудно-імпульсна модуляції – метод
ШІМ-АІМ.
53
Генератор
Г створює прямокутні двополюсні імпульси
із сталими амплітудою А та періодом
Т0.
Середня напруга на виході генератора
дорівнює нулю. В блоці ШІМ
під дією струму і
змінюється тривалість вхідних імпульсів.
Середнє за період Т0
значення напруги на виході ШІМ
буде Uш=Kш∙i∙А,
де Кш
– коефіцієнт перетворення ШІМ. В
блоці АІМ
під дією напруги U змінюється амплітуда
імпульсів А= Ка∙U,
де Ка
- коефіцієнт перетворювання АІМ.
Середня за період Т0
напруга на виході АІМ
буде UА=Kш∙Ка∙i∙U,
тобто
пропорційною миттєвому значенню
вимірюваної потужності. Напруга на

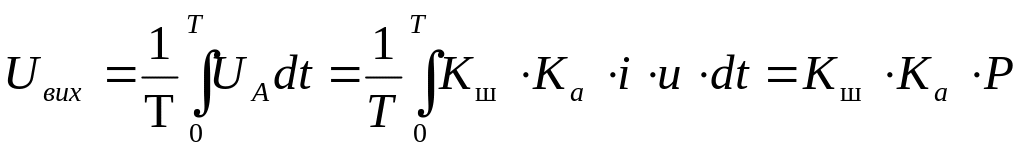

виході БОС
де Т –
період вимірюваних струму і
та напруги U.
За
допомогою ПНЧ напруга Uвих
перетворюється в частоту імпульсів f,
яка пропорційна активній потужності
P. Вихідні
імпульси ПНЧ підраховуються (інтегруються)
лічильником імпульсів. Таким чином,
покази лічильника пропорційні активній
енергії
54
29. Электронный счетчик электроэнергии.
,
.
