24.Электродинамический ваттметр.

Ваттметр – прибор который измеряет реактивную мощность.

Уравнение преобразования на постоянном токе:

41

R₁ и R₂ выбираем так, чтобы I₂ не превышал допустимого значения L₁/R₁=L₂/R₂. Для создания вольтметра подвижная и неподвижная катушки соединяются последовательно с добавочными резисторами.

С – частотная компенсация

40

44

26.Устройство, моменты, принцип действия однофазного индукционного счетчика электрической энергии.(ч1)

Принцип действия – взаимодействие двух и более переменных магнитных потоков со смежными вихревыми токами индуктированными в подвижном диске.

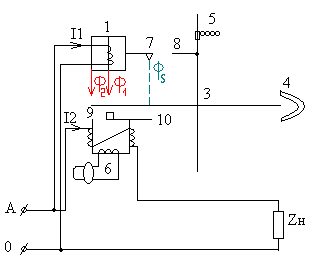

Рассмотрим устройство однофазного счетчика (СО):

1. Трехстержневой магнитопровод с обмоткой напряжения.

2. П – образный магнитопровод с обмоткой тока.

3. Алюминиевый подвижный диск.

4. Постоянный магнит (для создания тормозного момента).

5. Отсчетное устройство.

6. Витки замкнутые на проволочный резистор (для обеспечения условия sinψ=cosφM_вр=kP).

7. Противополюс (для замыкания потока Ф₁

8-9) флажок, крючок (устранение самохода).

10. Стальной поводок (создание и регулировка компенсационного момента).

В результате взаимодействия потока обмотки и напряжения со смежными вихревыми токами возникает вращающий момент.

Ф1- поток напряжения, Ф2 – поток тока

Макс значение если ψ = 90⁰.

45

Вращающий момент пропорционален активной мощности. Условие обеспечивает витки (6).

47

Ф_S – поток рассеивания; 7 – флажок, 10 – поводок,

8 – самоход.

UI₁Ф₁ E₁I_в1 (Ф₁, I_в2)

М_вр

I=I₂Ф₂E₂I_в2 (Ф_2, I_в1)

46
