31.Структуры автомататизированых систем контроля и учета электроэнергии. (аскуэ)

АСКУЭ включает 3 уровня:

1. Измерительный уровень(счетчики, транс тока, транс напряжения, устрашение учета)

2. Уровень передачи информации коммуникационная среда, телефонные каналы, радиоканалы; оптоволокно, высоковольтные линии.

3. Уровень обработки управления

Выделим 3 варианта организации АСКУЭ

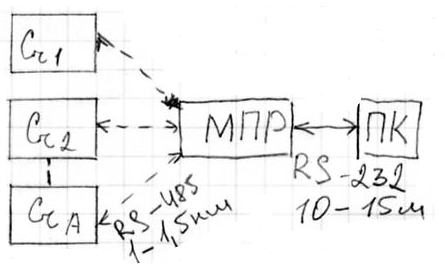

1. Структура с опросом счетчика через мультиплексор(МП)

133

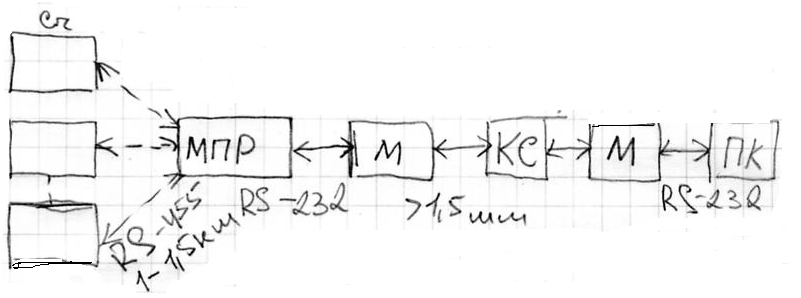

2. Структура с опросом через модем связи

3. Структура с опросом счетчика через оптический порт

134

ИС- измерительная схема

АЦП- аналога цифровой преобразователь

N- Число импульсов

МК- микроконтроллер

ЖКИ- жидкокристаллический индикатор работает в основном; вспомогательном; тестовый режиме

ОП-оптический порт

БК-блок ключей

ЦИС- цифровые интерфейсы связи

ЛТ- литиевая батарея

БП- блок питания

ПР- преобразователь оптической в электрическую

ИКС- постоянная счетчика

М-модели

КС-канал связи

ТК- телефонные каналы

132

32. Электрический вольтметр постоянного тока

Входное устройство и усилитель постоянного тока усиливают или ослабляют работу измеряемого механизма.

Усилитель постоянного тока обеспечивает согласование высокого входного устройства(10⁶ Ом) с низким сопротивлением измеряемого механизма.

Последовательное соединение Входного устройства и Усилителя постоянного тока является характерной особенностью всех электрических вольтметров, это позволяет делать вольтметры высокочувствительными и многопредельными, за счет изменения К_V в широких пределах.

Для создания высокочувствительных вольтметров постоянного тока используют усилители постоянного тока по схеме модулятор—Д (усиление переменного тока)

Г-генератор, управляет работой М-ДМ синхронно замыкая или размыкая их с некоторой тактовой частотой.

М-ДМ в простых случаях представляет аналоговые ключи.

Вставить рисунки из лекций 17)

Среднее значение выходного сигнала пропорциональна ходному напряжению.

33. Электронный вольтметр переменного тока\

Электронные вольтметри переменного тока выполняются по двум структурным схемам

1-усиление на постоянном токе(0-100 МГц)

2-усиление на переменном токе

Об схемы дополняют друг друга. По первой схеме строятся вольтметри обладающие высоким частотным диапазоном, но эти вольтметри не могут измерять малые напряжения(доли вольт)

Проблемы с чувствительностью.

По второй схеме строятся высокочувствительные вольтметри (нижний придел единицы микровольт), но есть проблема с частотным диапазоном.

Различают детекторы амплитудного, средневыпрямленного и действующего значения.

Различают вольтметри амплитудных, средних и действующих значений.

136

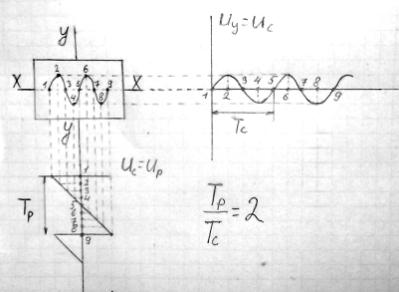

58.Привести процесс получения изображения на экране осциллографа. Условие получения неподвижного изображения.

Процесс получения неподвижного изображения называется синхронизацией. Синхронизируем частоту развертки и исследуемую частоту.

Синхронизация – принудительное изменение частоты генератора развертки, чтобы изображение было неподвижным.

Условие получения неподвижного изображения – отношение периода развертки к периоду иследуемого сигнала должно быть кратным: Т_р/Т_с=N, (где N – число периодов исследуемого сигнала наблюдаемых на экране). Если ето отношение не является кратным, то на экране мы видим бегущее изображение либо семейство различных кривых.

Положение пятна на экране определяется (в данный момент времени) значением исследуемого напряжения и направлением развертки.

137

Преимущество Электронных вольтметров.

Высокое входное сопротивление, малое собственное потребление, широкий частотный диапазон до 100 МГц, широкий диапазон измеряемых напряжений(10^-6-10³V)

Недостатки

• Необходимость в источнике питания

• Относительная невысокая точность

58(1)
