49.Автоматические
мосты постоянного тока Мост
с автоматизированным процессом
уравновешивания называется автоматическим
мостом. Применяются для автоматического
управления производственными процессами.
В случае,
когда необходимо беспрерывно измерять
значение переменной величены, а также
ее записывать, широко используется
самопишущие, автоматически
уравновешивающиеся мосты. Ползунок
реохорда соединен с ротором реверсивного
двигателя РД. Если мост уравновешен,
то напряжение между точками СД равна
нулю и движок неподвижен. Когда изменяется
сопротивление rтс,
то между точками СД появиться U,
которая усиливается усилителем и
подается на реверсивный двигатель РД.
Движок начинает перемещаться и
устанавливает ползунок реохорда rр
в такое положение при котором U=0.
Одновременно
перемещается стрелка указателя и
самописец. Для
измерения ёмкости конденсаторов с

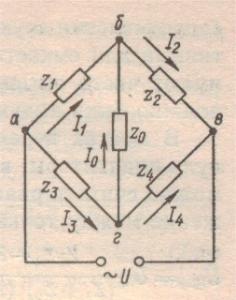

малыми потерями схема моста показана
на схеме. Полные сопротивления плеч в
данном случае
условие
равновесия моста имеет вид: Cx=CNR2/R1;
Rx=RNR1/R2. Угол
потерь δ,
дополняющий до 90˚ угол фазового сдвига
тока относительно напряжения, определяется
из выражения: tgδ=ωCxRx=ωCNRN. Работа
на этом мосте производиться следующим
образом. Установив RN=0,
изменяют отношение сопротивлений плеч
R2/R1
до тех пор, пока ноль индикатор не укажет
наименьший ток. После этого переходят
к регулировке сопротивления магазина
RN,
добиваясь дальнейшего уменьшения тока
в ноль индикаторе. Затем снова изменяют
отношение сопротивлений R2R1
и т.д. до тех пор, пока не будет найдено
положение равновесия.
121
66. Измерение угла
сдвига фаз (электронный аналоговый
фазометр)
Для
измерения угла сдвига фаз между током
и напряжением используются специальные
приборы – фазометры (прямое измерение).
Также для
нахождения сдвига фаз можно воспользоваться
косвенным методом. В
такой конструкции 2-а вращающих момента
один из которых можно считать
противодействующим моментом.
Мвр1=К1II1cos1sin;
Мвр2=К2II2cos2sin(-).
=900
– механический угол закрепления двух
катушек. Мвр1=
Мвр2
C
учетом векторной диаграммы:
123
12251.Мосты пременного тока для измерения емкости и угла потерь
Схема одинарного
моста для 2-х и
4-х зажимного подключения объекта
сопротивлений,
меньших 10 Ом, осуществляют четырех
зажимное включение. Для этого перемычки
между зажимами 1 и 2, а также 3 и 4 снимают,
а точку А резистора Rx
соединяют с зажимами 1 и 2, точку Б – с
зажимами 3 и 4. При
измерении весьма малых сопротивлений
одинарным мостом могут возникать
значительные погрешности из-за низкой
чувствительности моста и
невозможности
ее увеличения в результате ограничений,
накладываемых допустимой мощностью
рассеивания в плечах
моста. Этого недостатка лишены двойные
мосты
124
Для
измерений средних сопротивлений (10-106
Ом) применяют одинарные мосты (схема
1). После уравновешивания моста результат
измерений определяют с помощью выражения
Rx
= R2R3/R4. Схема
одинарного моста Нижний
предел измерений этих мостов ограничивается
влиянием на результат измерений
сопротивлений контактов и соединительных
проводов. Верхний предел измерений
ограничивается влиянием сопротивления
изоляции.Для уменьшения влияния
сопротивления контактов и соединительных
проводов используют схему одинарного
моста с четырьмя зажимами подключения
исследуемого объекта (схема 2). В этом
случае при измерении сопротивлений,
больших 10 Ом, точку А резистора Rx
соединяют с зажимом 2, а точку Б с зажимом
3; зажимы 1 и 2, а также зажимы 3 и 4 соединяют
между собой перемычками, в этом случае
осуществляется обычное двух зажимное
включение объекта Rx.
123
C
учетом векторной диаграммы:
получим
ctg=ctg.
Уравнение фазометра =.
Таким
образом угол поворота подвижной части
фазометра определяется только углом
.
Погрешности.
Источником дополнительной погрешности
является изменение частоты и форма
тока.
124
При
измерении
47.Одинарные мосты постоянного тока
