102
При
простой асимметрии, когда система токов
не симметрична (нагрузка неравномерная),
а система напряжений симметрична,
реактивная мощность трехпроводной и
четырехпроводной цепей может быть
измерена при помощи трех ваттметров.
PW1+
PW2+
PW3=
UBCIAcos(UBC^IA)+
UCAIBcos(UCA^IB)+UABICcos(UAB^IC).
Принимая во внимание, что система
векторов напряжений симметрична, и при
соединении звездой: UAB=
UBC=
UCA=Uл=Uф/
,
Iф=Iл,
получим PW1+
PW2+
PW3=
UфIAsinA+
UфIBsinB+
UфICsinC.
Показания ваттметров больше реактивной
мощности цепи в
раз
(т.к. Q=UAIAsinA+
UAIBsinB+
UAICsinC),
поэтому разделив на
,
получим Q=(
PW1+
PW2+
PW3)/
.
101
PW1+PW2=UBCIAcos(UBC^IA)+UABICcos(UAB^IC)=UBCIAcos(900-)+UBCICcos(900-).
Так
как система симметрична, то PW1+PW2
=2UлIлsin.Поэтому
для получения реактивной мощности
трехфазной системы необходимо сумму
показаний ваттметров домножить на
/2,
тогда
Метод
линейной развертки для духлучевого
осцилографа

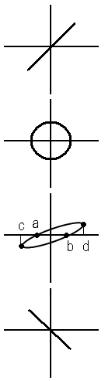

φ = ab/cd*360 Метод
элипса
На
вход x
и y
подаются sin-ые
напряжения одной частоты, на екране
наблюдаем элипс, форма и наклон которого
зависят от угла сдвига фаз
sin
φ = ab/cd ; φ = arcsin(ab/cd)
103
φ
= 180°
104

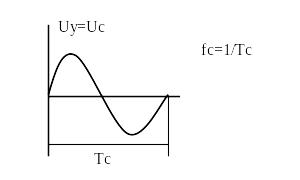

1)
Метод измерения периода напряжения
при линейной развертке
2) Метод фигур
Лиссажу На
вход x
и y
подаются sin-ды
разной частоты(fx
–
измеряемая, fy
= f0
– частота образцового генератора), на
екране наблюдаем замкнутую кривую –
фигуру Лиссажу. Соотношение точек
касания с осями
x
и y
-
определяет соотношение частот
fx
· Nx
= fy
· Ny
fx=fy*Ny/Nx=f0
*Ny/Nx 8
Временная диаграма
107

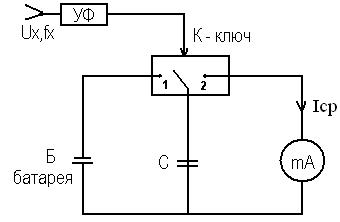

Ел. Ключ
(К) управл. напряжением измеряемой
частоты fx
Вх.
напряжение Ux
предварительно усиливается и для
надежной работы приобретает прямоугольную
форму (УФ- усилитель формирователь).
Ключ
(К) ставит конденсатор то на заряд от
батареи, то на разряд через микроамперметр
Iср
= k·U·C·fx
Время заряда и
разряда должно быть меньше периода
измеряемой частоты. Необходимо
чтобы U
и С были стабильны
106
65. Измерение реактивной мощности в трехфазных цепях (метод трех приборов)
64. Измерение реактивной мощности в трехфазных цепях (метод двух приборов)
100
67. Осциллографические методы измерения фазы. Привести процесс получения на экране элипса
70. Осциллографические методы измерения частоты. Привести процесс получения на экране фигуры Лиссажу
69. Измерение частоты (электронный частотомер
(ab=cd/2)
105 105
