Билет 19:

1.Технологический процесс восстановления деталей сваркой и наплавкой.

Ремонт деталей может быть осуществлен несколькими способами: под ремонтный размер, сваркой и наплавкой, металлизацией, электролитическим наращиванием, электроискровым способом, с помощью токов высокой частоты.

Сварку и наплавку применяют для устранения износа поверхности, при поломке деталей и устранении трещин.

Трещины металлоконструкций и корпусов перед заваркой разделывают. Для этого по их концам сверлят отверстия, которые позволяют проверять границы трещины, облегчают разделку ее и препятствуют распространению трещины. Диаметр отверстия должен быть несколько больше ширины трещины.

Трещину разделывают вырубкой или механической обработкой наждачным кругом. Размеры и форма образующейся при этом канавки должны создавать возможность заваривать трещину электродом.

Отверстия диаметром до 50 мм заваривают без предварительной подготовки. Их заполняют металлом путем кругового перемещения наклонного расплавленного электрода. В отверстие больших диаметров предварительно вставляют пробку из того же материала, что и ремонтируемая деталь. Пробку предварительно прихватывают электросваркой, а затем приваривают.

Наплавка изношенных поверхностей рекомендуется в тех случаях, когда детали не может быть возвращена работоспособность способом под ремонтный размер. Наплавку применяют также для защиты деталей от повышенного изнашивания (наплавка износостойкими сплавами). Наряду с ручной наплавкой, наиболее широко распространенной в ремонтной практике, все чаще применяют методы автоматической наплавки под флюсом и автоматической виброконтактной наплавки.

2.Устройство, назначение, работа заднего моста автомобиля ваз-2105.

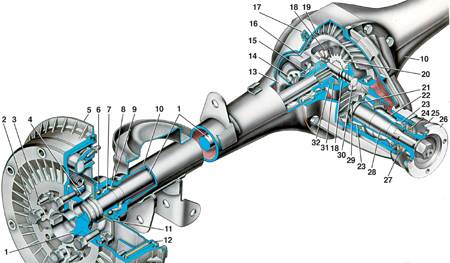

1 – полуось; 2 – болт крепления колеса; 3 – направляющий штифт; 4 – маслоотражатель; 5 – тормозной барабан; 6 – подшипник полуоси; 7 – запорное кольцо; 8 – фланец балки заднего моста; 9 – сальник полуоси; 10 – балка заднего моста; 11 – пластина крепления подшипника; 12 – щит заднего тормоза; 13 – направляющая полуоси; 14 – регулировочная гайка; 15 – подшипник коробки дифференциала; 16 – крышка подшипника; 17 – сапун; 18 – сателлит; 19 – ведомая шестерня; 20 – шестерня полуоси; 21 – регулировочное кольцо ведущей шестерни; 22 – распорная втулка; 23 – подшипники ведущей шестерни; 24 – сальник; 25 – грязеотражатель; 26 – фланец; 27 – маслоотражатель; 28 – картер, редуктора заднего моста; 29 – ведущая шестерня; 30 – ось сателлитов; 31 – регулировочная шайба; 32 – коробка дифференциала.

К балке 10 (см. рис. Задний мост) заднего моста крепится редуктор 28, в котором расположены главная передача и дифференциал. Ведущая 29 и ведомая 19 шестерни главной передачи спарены по контакту и шуму, поэтому при повреждении одной из них заменяются обе. Между внутренними кольцами подшипников 23 ведущей шестерни расположена распорная втулка 22, которая, деформируясь при затягивании гайки ведущей шестерни, обеспечивает предварительный натяг в ее подшипниках.

Между торцом ведущей шестерни и внутренним подшипником установлено регулировочное кольцо 21, определяющее правильное положение ведущей шестерни относительно ведомой.

Ведомая шестерня главной передачи крепится к фланцу коробки 32 дифференциала, которая вращается на двух подшипниках 15. Предварительный натяг в этих подшипниках, а также зазор между зубьями ведущей и ведомой шестернями регулируется гайками 14, завернутыми в разъемные постели подшипников. Полуосевые шестерни 20 установлены в цилиндрических гнездах коробки дифференциала и опираются на коробку через опорные шайбы 31. Подбором шайб по толщине устанавливается боковой зазор 0–0,1 мм между зубьями сателлитов и полуосевых шестерен.

Полуось 1 внутренним концом входит в шлицевое отверстие полуосевой шестерни, а наружным опирается на шариковый подшипник 6, который закреплен на полуоси запорным кольцом 7. Подшипник полуоси уплотняется в гнезде балки с внутренней стороны самоподжимным сальником 9, а снаружи – резиновым кольцом, зажатым между щитом 12 тормоза и фланцем балки заднего моста. Подшипник закреплен в гнезде балки пластиной 11, которая совместно с маслоотражателем 4 и щитом крепится болтами к фланцу балки.
