Министерство Образования Российской Федерации
Филиал ГОУВПО
«Московский энергетический институт
(технический университет)»
в г.Волжском
Кафедра промышленной теплоэнергетики
Лабораторная работа №7
по курсу тепломассообмена:
Местная теплоотдача при турбулентном движении воздуха в трубе
Студент Шарапутина И.В.
Группа ТЭС-02в
Преподаватель Шамина
Волжский 2005
1. Назначение работы.
1.1 Ознакомление с методом определения местного коэффициента теплоотдачи при течении теплоносителя в трубе.
1.2 Измерение (расчет) коэффициента теплоотдачи для различных сечений трубы при различных скоростях движения воздуха. Определение длины начального термического участка.
1.3 Выявление влияния скорости движения воздуха.
1.4 Отработка опытных данных в критериальном виде.
1.5 Изучение основных закономерностей теплоотдачи при турбулентном движении воздуха в равномерно обогреваемой круглой трубе (qC = const).
1.6 Нахождение зависимости предельного числа Нуссельта от числа Рейнольдса.
2. Теоретические основы работы
Теория конвективного теплообмена рассматривает процессы переноса теплоты в движущихся жидкостях и газах, течение жидкости может быть ламинарным и турбулентным. О режиме течения судят по значению числа Рейнольдса:
(2.1)
Развитое турбулентное течение в трубах устанавливается при Re > ReКР2 ≈ 104. При постоянных физических свойствах жидкости, после заполнения устанавливается постоянное распределение скорости, характерное для данного режима течения.
Расстояние, отсчитываемое от входа до сечения, соответствующего слияния пограничного слоя, называется длиной гидродинамического начального участка (участка гидродинамической стабилизации). При Re > 5-104 практически с самого начала развивается турбулентный пограничный слой.
На некотором расстоянии от входа, равном lНТ тепловой пограничный слой заполняет все сечение трубы, и вся жидкость участвует в теплообмене.
lНТ — начальный тепловой участок, участок термической стабилизации.
Длина начального теплового участка (lНТ) зависит от большого количества факторов: от коэффициента теплопроводности, наличия гидродинамической стабилизации, числа Рейнольдса, распределения 'температур на входе и т.п.
Теория показывает, что в случае qC= const:
(2.2)
где lНТ=
f(Re,d);
;
;
d
— диаметр трубы.
В каждом опыте нужно определить несколько значений коэффициента теплоотдачи:
где qC= f(WЭЛ,QПОТ)
(2.3)
где:
qC= [Вт/м2];
U — напряжение подаваемое на стенку трубы, В;
R — электрическое сопротивление трубки, Ом;
А — коэффициент тепловых потерь, Вт/к;
К — коэффициент перевода, К/мВ.
В интервале температур (0 °С, 50 °С ) для термопар типа ХА термоЭДС практически линейно зависит от температуры:
E= t/K (2.4)
Средняя скорость воздуха определяется по формуле:
(2.5)
где G — расход воздуха (кг/с);
tж1, tж2 — средняя массовая температура воздуха на входе и выходе участка.
Уравнение подобия имеет вид:
Nu= f(x/d; Re, Pr) (2.6)
где
(2.6.1)
(2.6.2)
(2.6.3)
Для воздуха число Прандтля практически постоянно и зависимость предельного Nu от Рr в данной работе получить невозможно. Требуется найти зависимость предельного Nu, от Re, которую можно представить в виде:
(2.6.3)
Задача сводится к отысканию с и n.

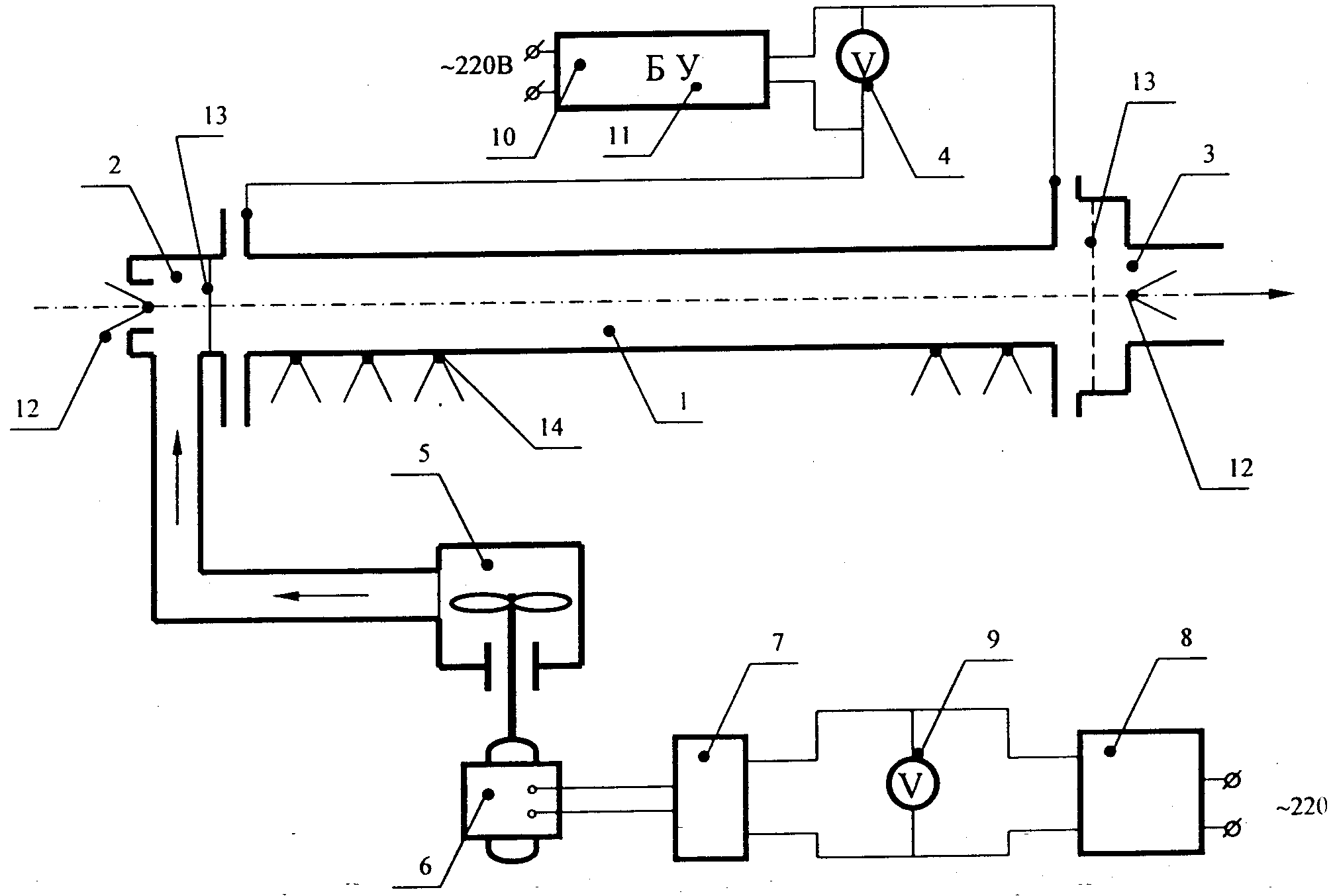

3. Схема экспериментальной установки
Рис 3.1
