.docАдиабатный поток
Параметры с индексом 0 – полное адиабатное торможение (h0,p0,t0,v0). В адиабатном процессе остаются постоянными.
Для идеального газа h=f(T) по таблицам

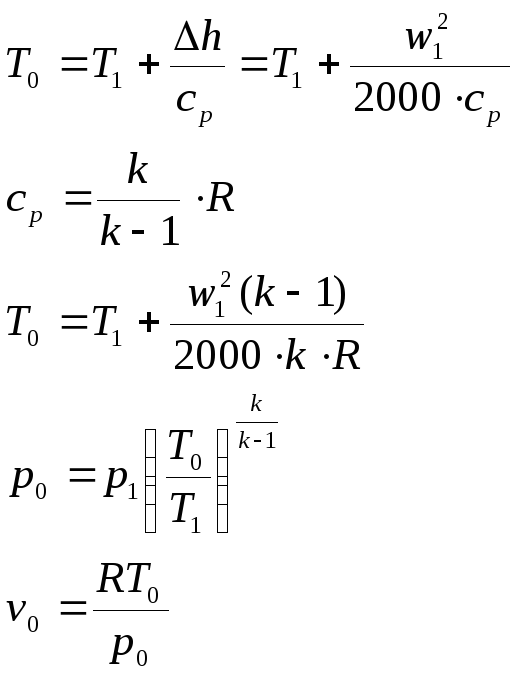

Без таблиц
Для водяного пара параметры определяются по таблицами или h-s диаграмме
Суживающееся
сопло
Для определения режима течения используется относительное давление
;
p0 – давление
полного торможения; p2
– давление в среде за соплом
Если
то давление в выходном сечении совпадает
с давлением за соплом.
При этом
(w* - скорость
звука). Если же
,
то тогда давление в выходном сечении
будет
даже при сколь угодно меньшим давлении
в среде за соплом. Достигается кризис
течения, при котором
.
Параметры * называются критическими.
Определяющий,
,
зависит от текучей среды (газа, жидкости),
а точнее от показателя адиабаты
.
Для воздуха и других газов (близких по
свойствам к идеальному)
,
для водяного пара
.
В суживающихся соплах нельзя получить скорость больше звуковой
Сопло Лаваля
Если в горле (минимальном сечении)
скорость звуковая
,
(
)
и в расширяющейся части нет скачков
уплотнения, то этот режим является
расчётным. Уравнение неразрывности
остаётся в силе.
Расчёт параметров истечения с учётом потерь (необратимости).
Параметры д с учётом потерь, реальные значения.
φ – скоростной коэффициент
ε – коэффициент потери энергии
< 1
μ – расходный коэффициент
