Задание

1. Определить IP-адрес компьютера.

2. Проверить наличие связи между вашим компьютером и другим компьютером сети, зная его IP-адрес или сетевое имя.

3. Изобразить концептуальную структуру сети организации (университета), отобразив на ней все серверы сети, их имена, IP-адреса, подсеть своего отдела (лаборатории) и свой компьютер, его IP-адрес, имя, используемую операционную систему и т. д.

4. Оформить отчет.

Методические указания по выполнению задания

1. Определите сетевое имя и IP-адрес компьютера (Пуск – Программы – Стандартные – Командная строка). Введите команду ipconfig /all. Результаты выполнения команды представьте в отчете.

2. Проверьте наличие связи между Вашим компьютером и другим компьютером сети, зная его IP-адрес или сетевое имя (Пуск – Программы – Стандартные – Командная строка). Введите команду ping bseu.by. Определите IP-адрес bseu.by. Результаты выполнения команды представьте в отчете.

3. Просмотрите IP-адреса соседних компьютеров по сетевым именам, используя команду ping сетевое имя компьютера.

4. Изобразите структуру сети организации (университета), отобразите на ней все сервера сети (рис. 1), их имена, IP-адреса, подсеть своего отдела (лаборатории) и свой компьютер, его IP-адрес, имя, используемую ОС. Используйте редактор MS Visio 2003, шаблон Network Active Directory Objects). Сохраните файл в личной папке.

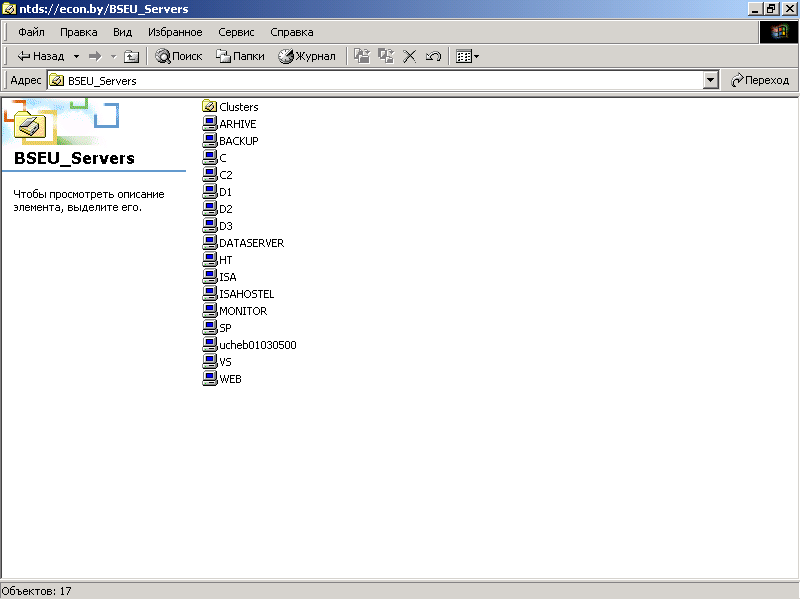

Рис. 1— Серверная группа корпоративной сети БГЭУ

5. Оформите отчет. В отчете представьте результаты выполнения команд ipconfig, ping; структуру компьютерной сети организации. Обоснуйте используемые топологии, укажите их достоинства и недостатки, назначение технических средств в сети.

Варианты заданий приведены в прил. 1.

Контрольные вопросы

1. Понятие корпоративной сети (КС)

2. Классификация компьютерных сетей.

3. Виды топологий сетей.

4. Назначение сетевых устройств.

5. Классификация серверов.

6. Адресация в сети.

7. Порядок подключения компьютера к КС.

8. Предоставление ресурсов КС на уровне пользователей и на уровне ресурсов.

9. Понятия протокола, интерфейса, стека протоколов.

10. Назначение маршрутизатора.

Лабораторная работа №5 «Разработка корпоративного сайта» (2 часа)

Цель работы: получить навыки разработки корпоративного сайта.

Теоретические сведения

Для создания веб-страниц и узлов можно использовать два типа редакторов: редакторы, работающие непосредственно с кодом, и визуальные редакторы.

К визуальным редакторам относится приложение MS FrontPage. Используя панели инструментов и команды меню, на странице можно размещать текстовую и графическую информацию, панели навигации и ссылки, предназначенные для перехода от одной страницы к другой. Для оформления можно использовать таблицы, бегущие строки, анимацию и многое другое. FrontPage обладает большим количеством мастеров и шаблонов.

Создание страницы в MS FrontPage происходит по принципу автоматической генерации HTML – кода.

Окно MS FrontPage содержит панель представлений с шестью вариантами вывода информации, панели инструментов, меню, строку состояния. В панель представлений входят:

• страница – встроенный редактор для просмотра и редактирования страниц;

• папки – аналог проводника Windows;

• отчеты – полная информация о сайте: размеры, проблемы, неисправные ссылки и др.;

• Переходы – используется для создания иерархии основных страниц узла;

• гиперссылки – показывает страницы сайта и связи между ними;

• задачи – фактически это записная книжка, особенно полезная при коллективной работе над узлом;

• заголовки помогают структурировать представленную на странице информацию. Нужный тип заголовка выбирается из списка стилей на панели форматирования;

• списки читаются легче длинных непрерывных абзацев, поэтому умеренное их использование может улучшить восприятие страниц;

• определения – специальный вид форматирования, предназначенный для оформления списков, состоящих из терминов и их определений;

• начертание шрифта предназначено для выделения важных слов, фраз, абзацев из остального текста;

• гиперссылка предназначена для перехода на другие уровни документа или web-ресурсов.

Для добавления графики в MS Front Page можно использовать инструменты панели Рисование и меню Вставка/ Рисунок. Размещенные на странице изображения записываются как отдельные файлы формата GIF или JPEG.

MS Front Page предлагает шаблоны, ориентированные на создание структур данных. Чтобы создать новую страницу на основе шаблона, в области задач нужно выбрать Шаблоны страниц. Часто используются шаблоны страницы с фреймом. Документ с фреймом – это документ, разделенный на несколько частей (фреймов). Каждый фрейм отображает отдельный HTML-документ. Фреймы могут содержать ссылки, которые приводят к открытию нужных документов в других фреймах.

Литература

1. М.Мэттьюз, Д. Кронан, Э. Пулсен Microsoft Office. FrontPage2003 – 2006,. – 590 с.

2. Электронное издание/ Разработка и публикация web-страниц. Учебно-практическое пособие. Метод доступа: //Monitor/UchebM/Естественнонауч-ные/ Корпоративные информационные системы/Разработка и публикация Web-страниц Уч.-практич. пособие.doc.

Задание

1. Создать веб-узел, состоящий не менее чем из трех связанных между собой веб-страниц, стартовая страница которого имеет фреймовую структуру.

2. Обеспечить навигацию как внутри узла, так и на каждой веб-странице.

3. Оформить страницы узла, используя инструменты форматирования, графику и интерактивные компоненты.
