Узел сопряжения верхней и нижней частей колонны

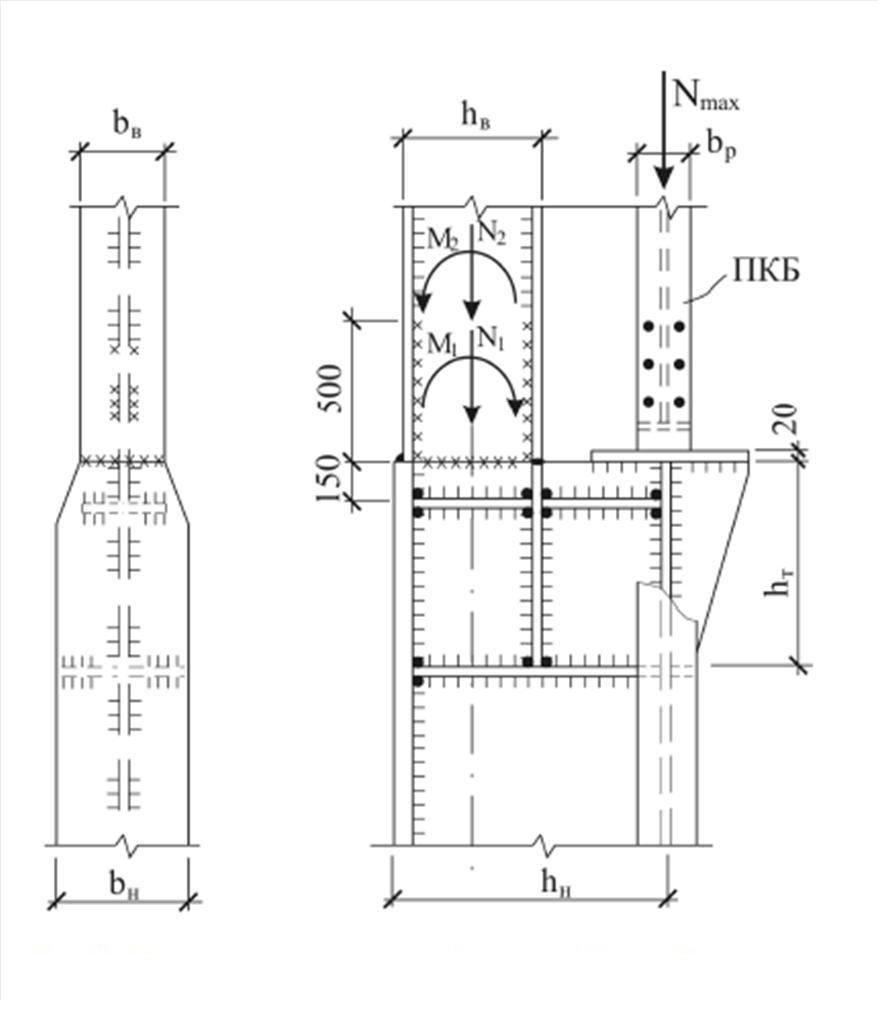

Рис.15. Узел сопряжения верхней и нижней частей колонны
В узле сопряжения расположен монтажный сварной стык верхней и нижней частей колонны. Нагрузками являются M1N1, M2N2, взятые из таблицы расчетных сочетаний в сечении выше уступа. При воздействии этих комбинаций прочность стыкового шва должна быть обеспечена:
σw = 1348.36/110 + 1610.64/1990 = 93.19 кН/см2 > 24 кН/см2
σw = 2522,86/110 + 863,82/1990 = 66,34 кН/см2 > 24 кН/см2
Прочность шва не обеспечена, необходимо усилить полки колонны накладками или вести сварку с повышенным контролем качества.
Толщина стенки траверсы назначается из условия смятия:
tтреб > 1058/34*36 = 0.86 см
lсм = 300+2*20 = 340 мм
Траверса колонны на изгиб не проверяется, тк стенка нижней части колонны является сплошной опорой для траверсы. Необходимо проверить прочность вертикальных швов:
lw > Nn/4*kf*β*Rw*γw + 1 см = 1276,8/4*0,6*12,6 + 1см = 43 см, где Nn = An*Ry = 53.31*24 = 1276.8 кН
Высота траверсы hт = 650 мм.
