III. Расчет сплошной колонны ступенчатого типа

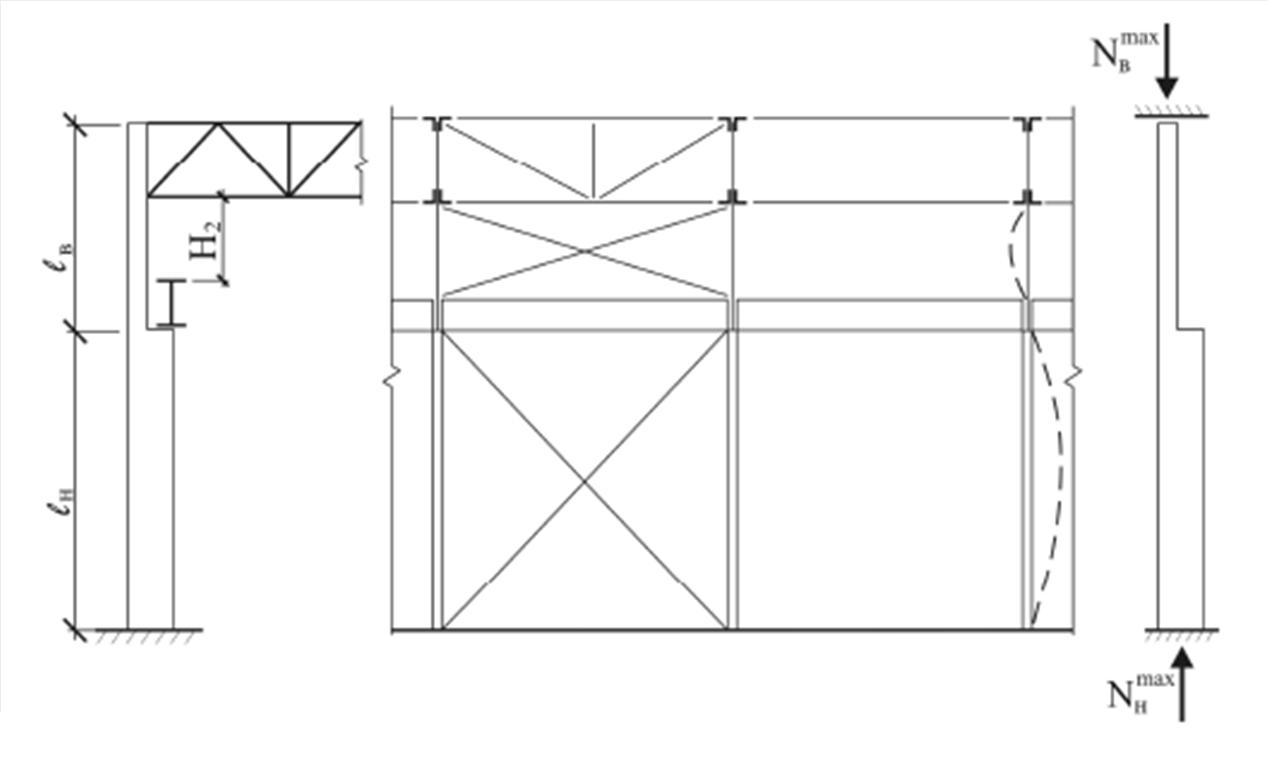

Рис. 9. Расчетные длины колонны
Соотношение погонных жесткостей верхней и нижней частей колонны
n = 1*8,2/4*7,9 = 0,25
В соответствии с рис. 1 из таблицы сочетаний выбираются max Nв и max Nн
– максимальные сжимающие усилия по концам колонны
β = 2916.43/712.12 = 4.09
α1 = 7.9/8.2*√4/4.09 = 0.95, тогда μ1 = 2, μ2 = 2,1
Расчетная длина колонны в плоскости рамы:
lн = 2*8,2 = 16,4 м lв = 2,1*7,9 = 16,59 м
Расчетная длина верхней и нижней частей колонны из плоскости рамы:
lн = 8,2 м lв = 7,9-1,6+1,7 = 4,6 м
Конструирование и расчет верхней части колонны
Задаются гибкостью зад= lв/0.43hв = 16,59/0,43*0,65 = 59,35
зад’=
2,06
при ex = Mв/Nв = 637,82/712,12 = 0,89 м., и mef = 3.1ex/hв = 3,1*0,89/0,65 = 4,27 находим ϕе = 0,26
Из условия устойчивости определяется требуемая площадь сечения:
Aтр = 712,12/0,26*24 = 109,55 см2
По таблицам выбирается сварной двутавр высотой сечения 500 мм
А = 110 см2 ix = 31,3 см
Jx = 49750 см4 iy = 7 см
Jy = 5400 см4 hв = 700 мм
Wx = 1990 см3 bп = 400 мм
Wy = 360 см3 tп = 18 мм

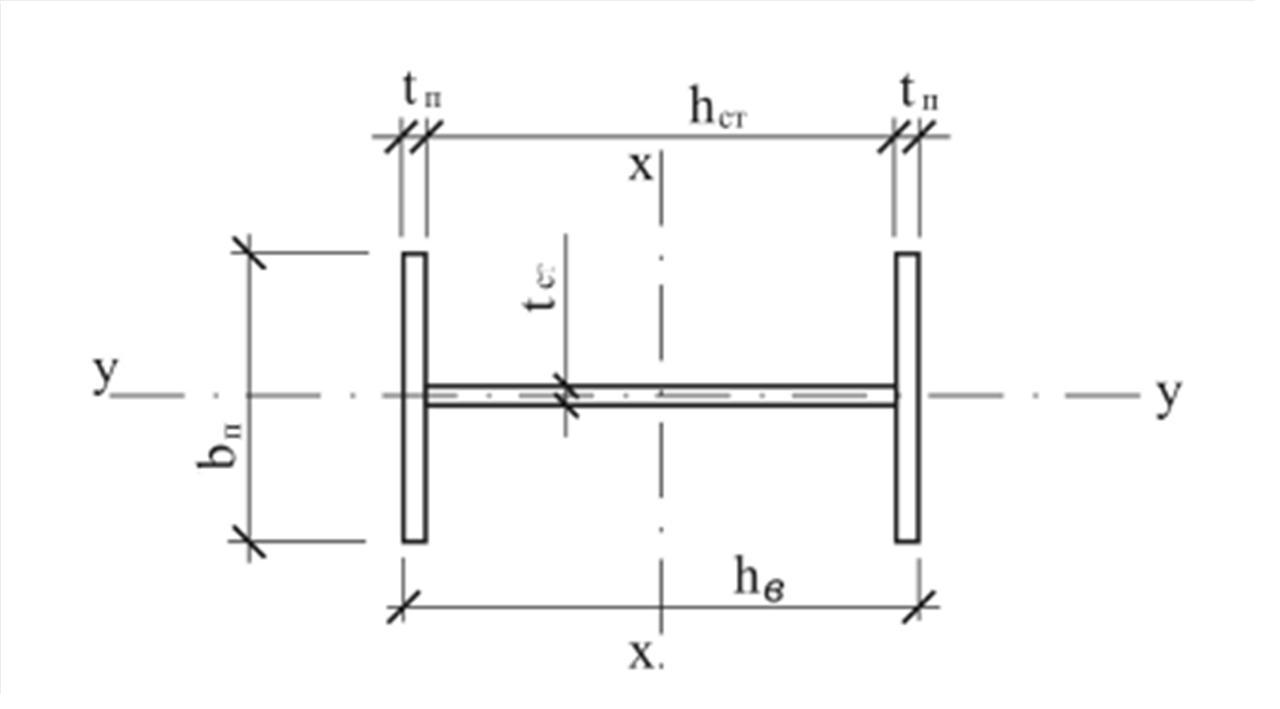

Рис. 10. Сечение верхней части колонны
Проверка устойчивости в плоскости изгиба
x=16,59/0,313 = 53;
у=4,6/0,07 = 65,71;
mx=Аex/Wx= 0.89*110/1990 = 3.93;
Aп/Аст=1,432/(0,846)=1,2;
Значение коэффициента при Ап/Аст=0.94: =1.46;
m1x=mx=1.46*3.93 = 5.73
По вычисленным у = 65,71 и m1x= 5,73 принимаем вн=0,26. =712,12/0,26*110 = 24,9 кН/см2 < R=25 кН/см2.
Проверка устойчивости из плоскости изгиба

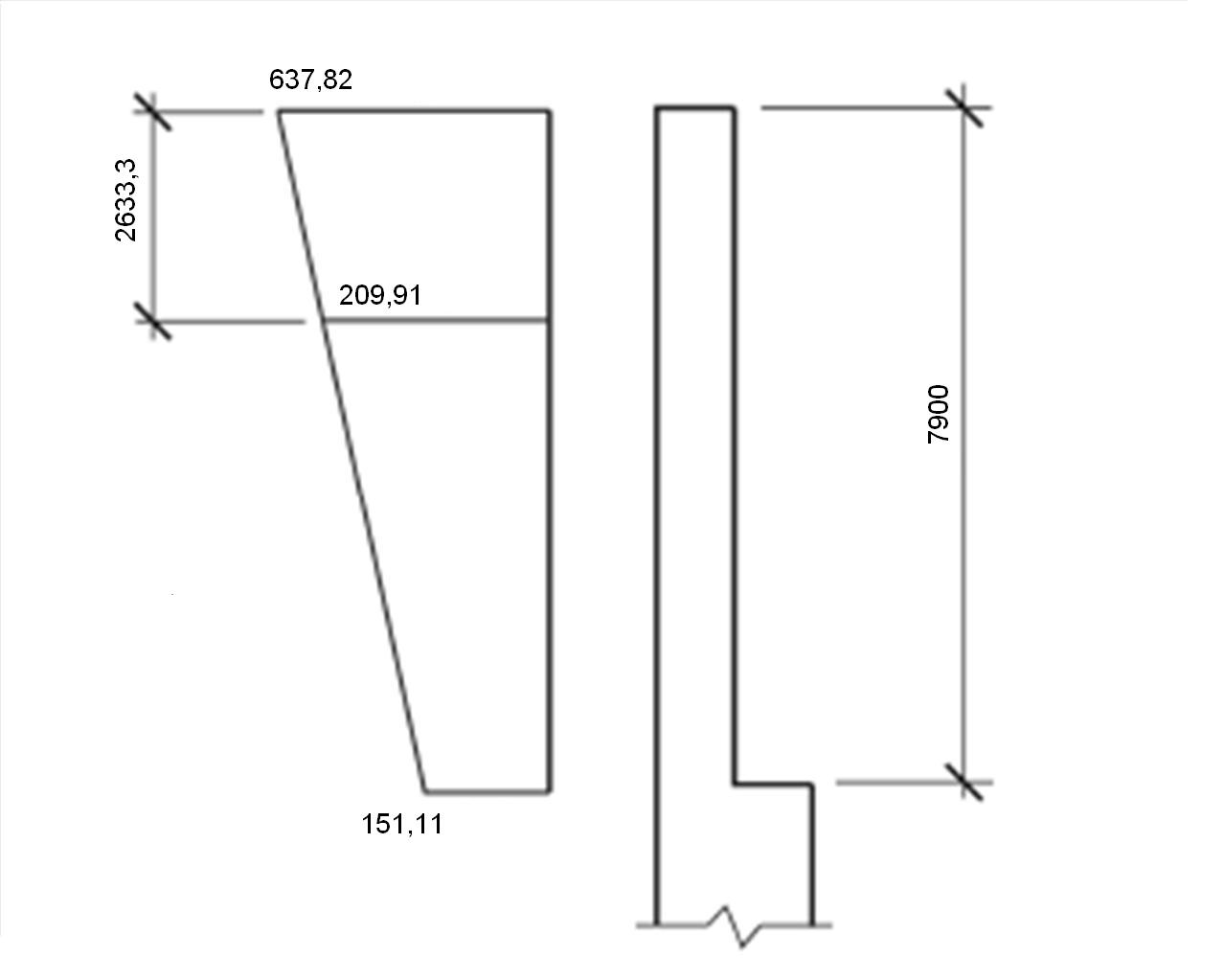

Рис. 11. Эпюра M для верхней части колонны
<24
кН/см2
При этом mx=MA/(NWx) = 209,91*110/712,12*1990 = 0,016
c=/(1+mx) = 1/1+0,7*0,016 = 0,98
y=65,71 < (180-60α) = 160.2, y=0,77
Коэффициенты и : =1 при 1<mx<5; =0,65+0,05mx=0.33
Конструирование и расчет нижней части колонны
На концах нижней части колонны (в уровне фундамента и подкрановой балки) могут действовать несколько комбинаций расчетных усилий.
Для каждой из этих комбинаций вычисляется:
Комбинация 1:
,
где ex
= M/N =
1610.64/1348.36 = 1,19 м
Комбинация 2:
,
где ex
= 0,34 м
Комбинация 3:
,
где ex
= 0,34 м
По наибольшему значению Атр компонуется сечение колонны. Основные усилия воспринимаются поясами колонны (подкрановым и шатровым); стенка – связующий элемент, и сечение ее должно быть минимальным. Принимаем tст = 8 мм, hст = 1255 мм.
Рис. 12. Расчетное сечение колонны:
а) если стенка устойчива; б) если стенка неустойчива
Если стенка устойчива, в работу включается
все сечение (рис. 12,а), если неустойчива,
то включается в работу сечение поясов
и 2 участка стенки размерами а*tст (рис.
12, б). При этом
=
61,72 см
Предположим, что стенка неустойчива, тогда Аст = 2*tст*а = 2*0,8*61,72 = 98,76 см2
В расчетной схеме рамы заложено ул = упр = h/2 = 125.5/2 = 62.75 см, значит
Ал = Апр = Атр – Аст/2 = 50,07 см2
Для подкрановой ветви принимается прокатный двутавр № 36
А = 61,9 см2 ix = 14,7 см
Jx = 13380 см4 iy = 2,89 см
Jy = 516 см4 h = 360 мм
Wx = 743 см3 b = 145 мм
Wy = 71,1 см3 t = 12,3 мм
Размеры bп и tп уточняются по сортаменту при bп/tп <30.
Допустим, что 450/16 = 28,12 <30, тогда bп = 450 мм, tп = 16 мм.
Геометрические характеристики принятого сечения
Ант = Апр +bп*tn +2*a*tcт – площадь ослабленного сечения.
Ант = 61,9+450*16+2*61,72*0,8 = 232,65 см2
Остальные геометрические характеристики принимаются по сечению брутто.
Положение нейтральной оси:
ул =
Jx = 268542.15 см4
Jy = 6589.10 см4
iх = 28.17 см
iy = 4.8 см
Абр = 61,9 + 0,8*125,5+1,6*45 = 234,3 см2
Wx л = 268542,15/36,6 = 7337,21 см3
Wx пр = 268542,15/41,3 = 6520,23 см3
λх = 227/28,17 = 8,05
λу = 113,5/4,8 = 23,64 < (180-60α) = 162
Местная устойчивость
местная устойчивость пояса обеспечена. Необходимо проверить устойчивость стенки без учета условного выреза. В этом случае площадь сечения колонны будет А = Апр +bn tn +hcт tcт . Остальные геометрические характеристики, принятые по сечению брутто, не изменились.
Стенка устойчива в плоскости изгиба,
если
125,5/0,8 = 156,87 > 1.12
Стенка неустойчива, дальнейший расчет ведется по ослабленному сечению Ант.
