Параметры для статического расчёта рамы каркаса.

В процессе компоновки, сбора и преобразования нагрузок установлены расчётная схема и другие данные для статического расчёта рамы.

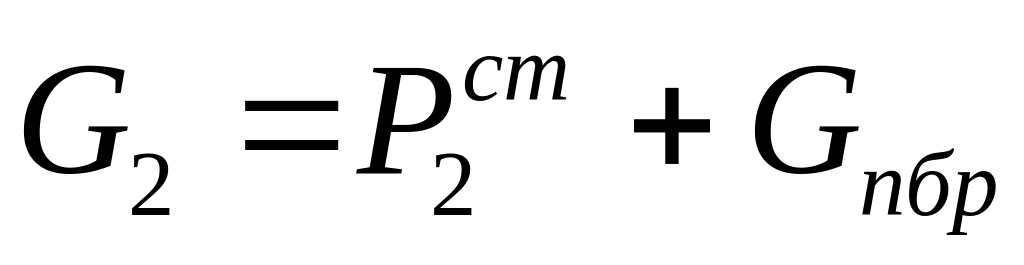

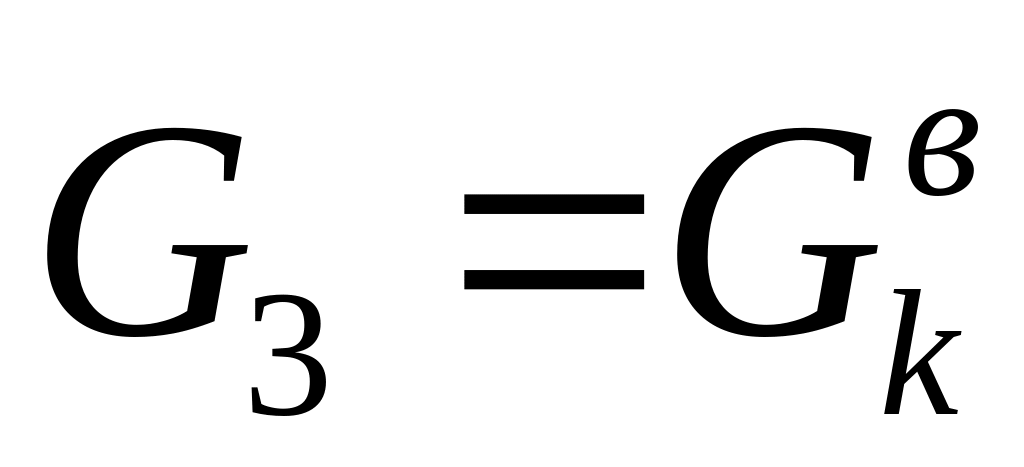

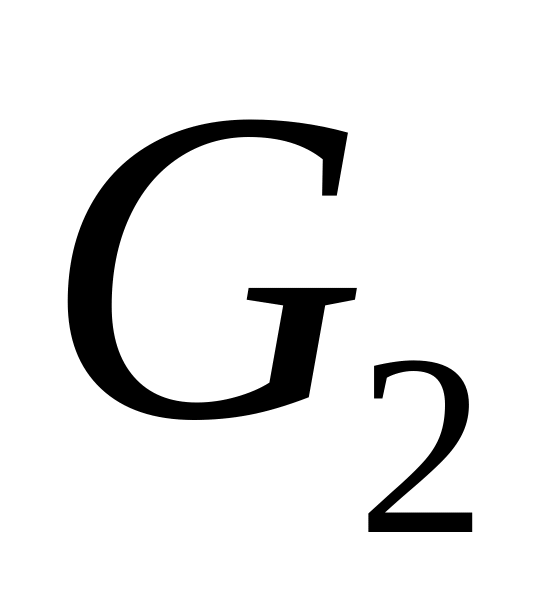

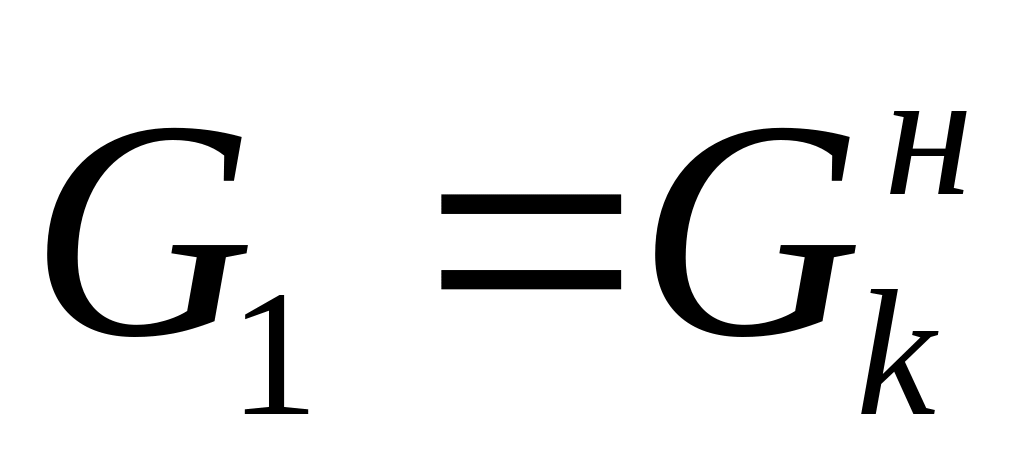

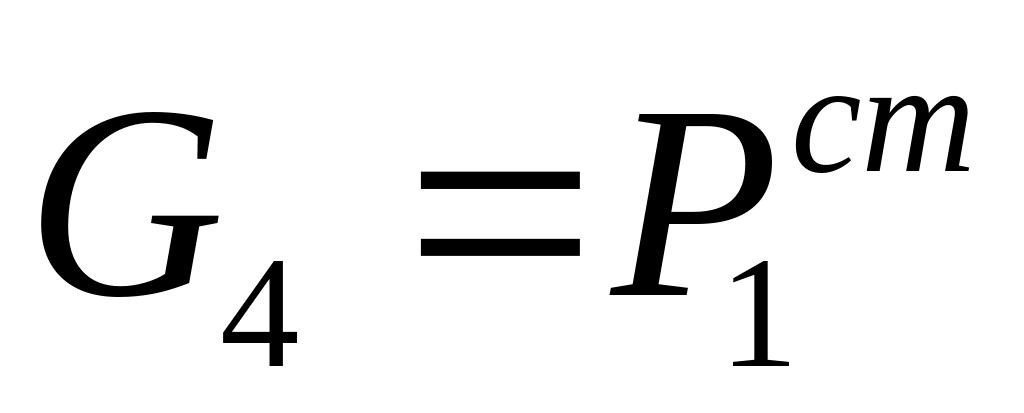

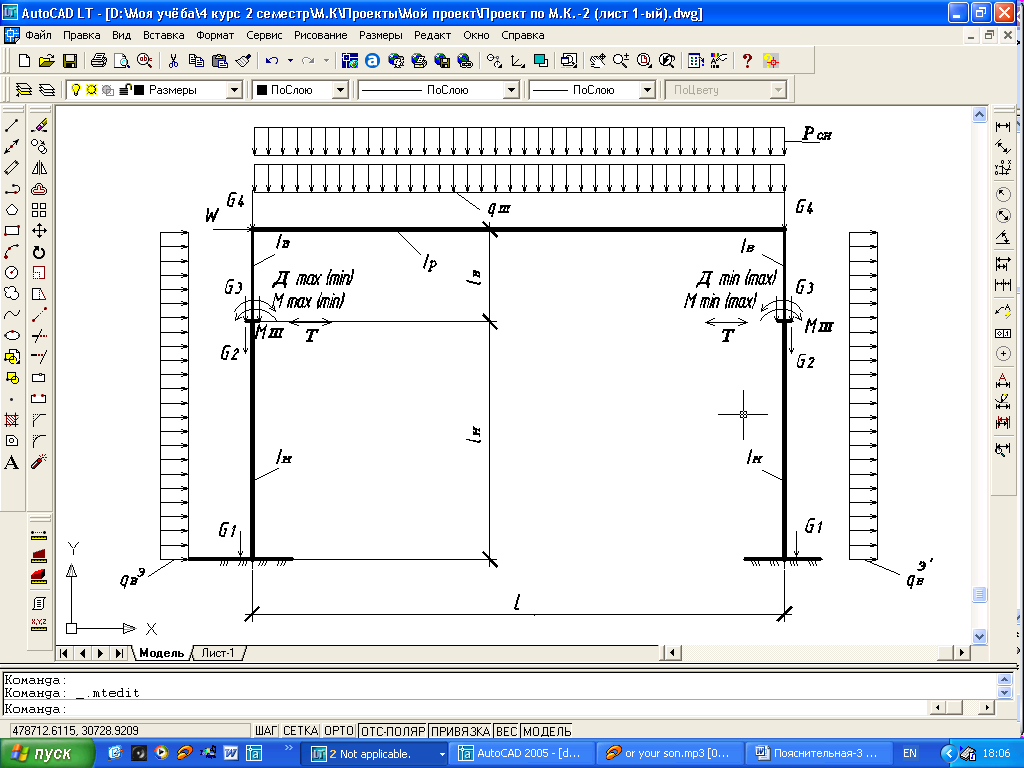

В расчётной схеме постоянные нагрузки, действующие на колонну, обобщены в виде соcредоточенных сил G:

; ; ; .

Нагрузка и соответствующий ей момент возникают при смещении тележки крана к левой колонне. При этом на правой колонне возникают нагрузки и .

Параметры для статического расчёта рамы каркаса.

Параметр	Обозначение	Величина

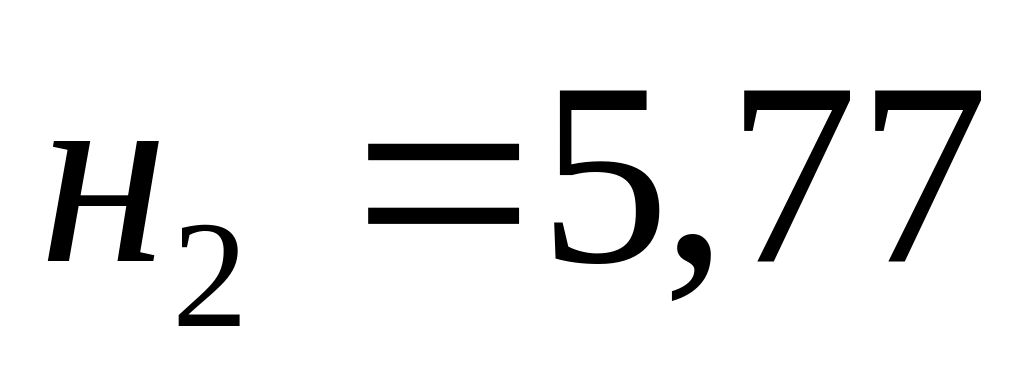

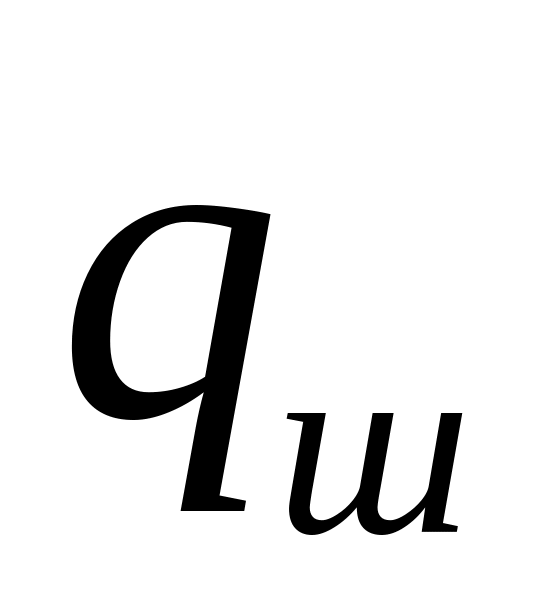

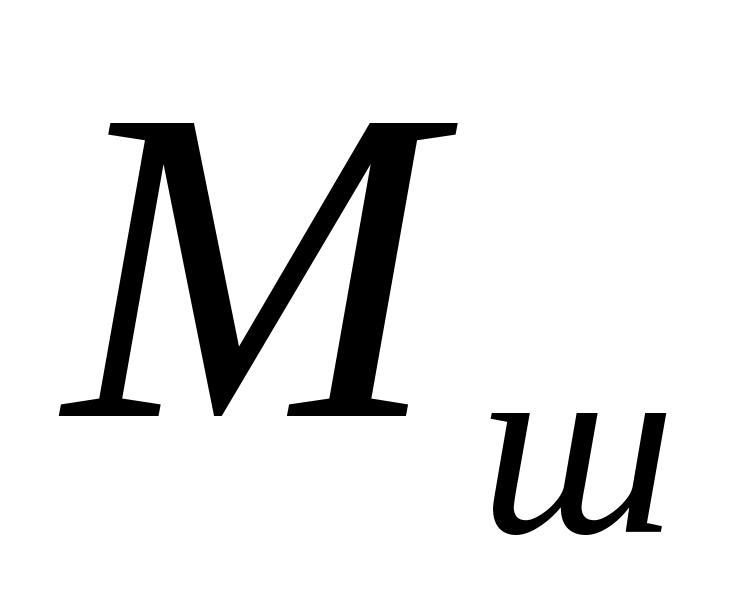

Шифр варианта. Пролёт. Шаг колонн. Длина нижней части колонны. Длина верхней части колонны. Высота подкрановой балки с рельсом. Вес нижней части колонны Вес подкрановой балки с рельсом и стенового ограждения в уровне подкрановой балки. Вес верхней части колонны. Вес стены в уровне ригеля. Постоянная нагрузка по ригелю. Снеговая нагрузка. Максимальное давление кранов. Минимальное давление кранов. Поперечная тормозная сила. Ветровая нагрузка с наветренной стороны (активное давление ветра). Пассивное давление ветра (откос). Ветровая нагрузка на шатёр. Момент от шатровой нагрузки. Момент от снеговой нагрузки. Момент от максимальное давления кранов. Момент от минимального давления кранов.	/	14 36 м 6 м 8,53 м 5,77 м 1,17 м 26,87 кН 86,013 кН 9,37 кН 101,088 кН 21,95 кН/м 10,08 кН/м 1287,28 кН 373,13 кН 53,08 кН 2,656 кН/м 1,992 кН/м 13,09 кН 148,16 кНм 68,04 кНм 804,55 кНм 233,21 кНм

2. Расчёт ступенчатой колонны производственного здания.

2.1. Исходные данные:

расчётные усилия верхней части колонны М=863,74кН*м; N=670кН;

расчётные усилия нижней части колонны

подкрановая ветвь М=-153,41 кН*м; N=-2701,7кН;

шатровая ветвь М=1633,54 кН*м; N=-2701,7кН; Q_мах=-152,6кН;

2.2. Определение расчётных длин колонны:

Определяем μ₁ ; в однопролётной раме с жёстким сопряжением ригеля с колонной верхний конец колонны закреплён только от поворота.

Таким образом, для верхней части колонны , для нижней части колонны

Расчётные длины из плоскости рамы для нижней и верхней частей равны соответственно:

2.3. Подбор сечения верхней части колонны:

Сечение верхней части колонны принимаем в виде сварного двутавра

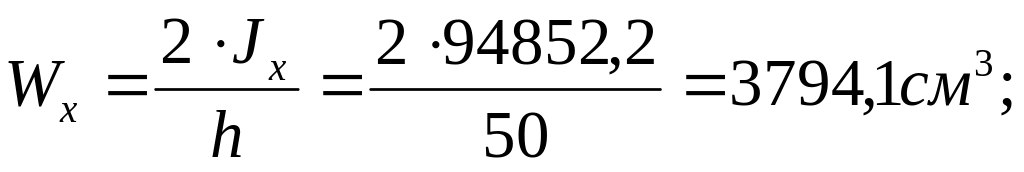

Для симметричного двутавра

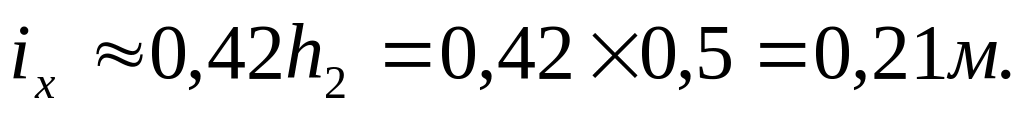

(для стали С245 R_y=24кН/см²;)

Значение коэффициента η определим по табл.74 (1). Примем в первом приближении

Тогда

по (1)

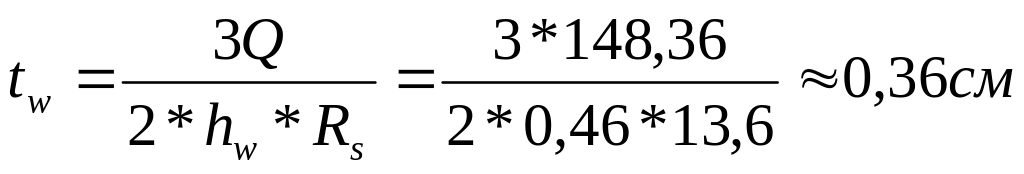

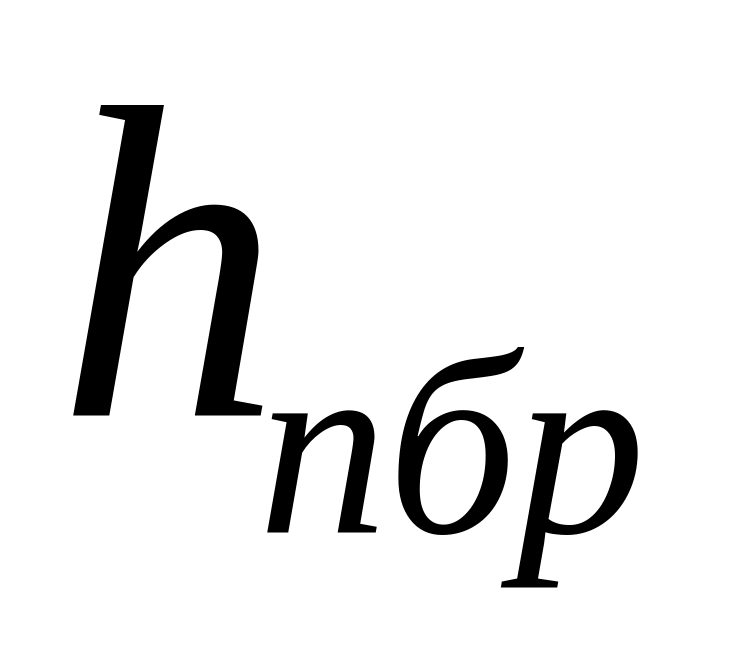

Необходимая толщина стенки при этом устанавливается из условия прочности на срез. Ориентировочно, назначая высоту стенки на 40мм меньше , определяется толщина стенки по формуле:

Где Q – максимальная поперечная сила в верхней части колонны

Rs – расчётное сопротивление сдвигу.

Тогда на долю поясов приходится площадь:

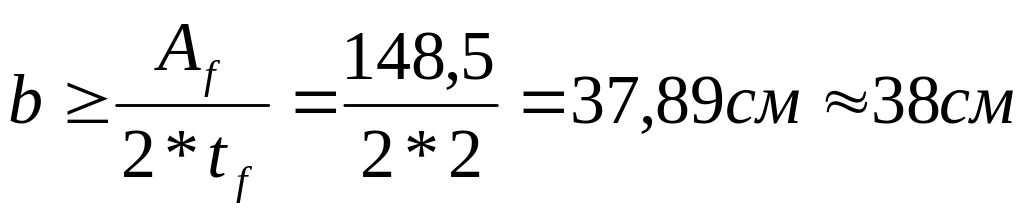

Задавшись толщиной поясного листа, находим его ширину:

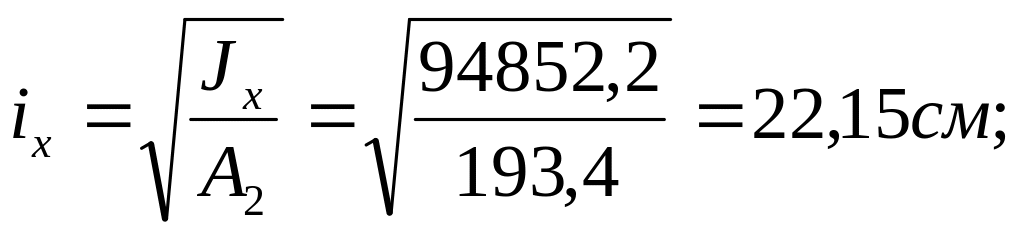

Принимаем сварной двутавр с параметрами:

по (1)

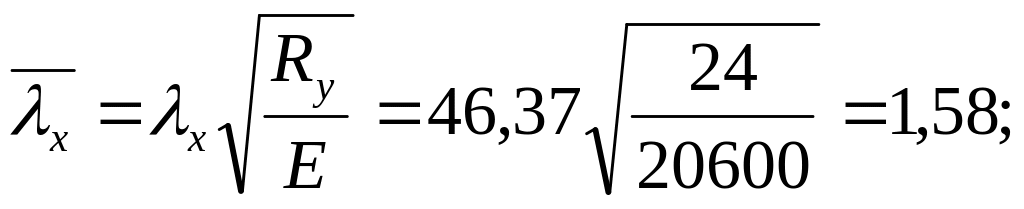

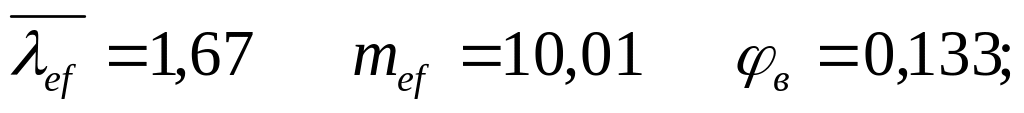

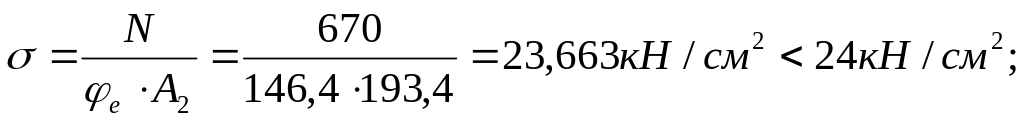

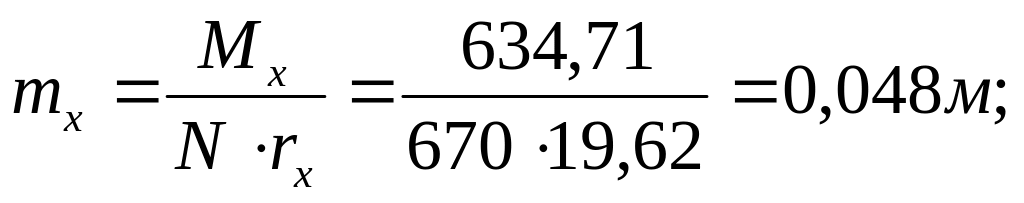

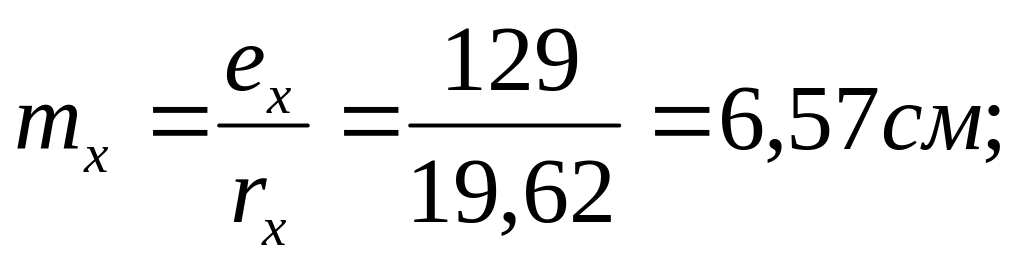

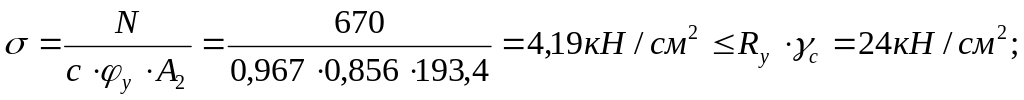

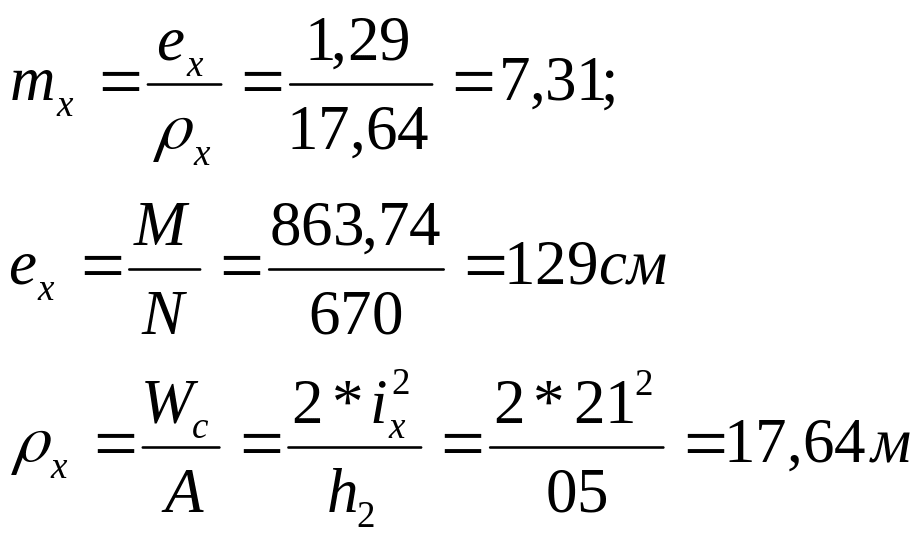

Проверка устойчивости верхней части колонны из плоскости действия момента производится по формуле:

- коэффициент, учитывающий пространственную работу колонны.

.
