3. Боеприпасы корабельной артиллерии

   1. Состав артиллерийского выстрела и классификация снарядов

Артиллерийским выстрелом называют комплект боеприпасов, необходимый для производства одного выстрела из артиллерийского орудия. Артиллерийский выстрел включает в себя:

• снаряд с взрывчатым веществом и взрывателем;

• пороховой заряд;

• средство воспламенения порохового заряда.

У выстрелов калибра до 130 мм включительно все элементы объединены с помощью гильзы в единый, так называемый унитарный,

патрон (рис. 4.1). При калибре свыше 130 мм они раздельны и состоят из снаряда и гильзы или снаряда, картуза (матерчатый мешок с порохом) и запальной трубки. У всех корабельных артиллерийских установок российского ВМФ артиллерийские выстрелы представляют собой

унитарные патроны. Их применение позволяет автоматически перезаряжать орудия, что повышает их скорострельность.

Ьаллистический Согласно назначению,

артиллерийские выстрелы бывают

боевые, практические, специальные,

холостые и учебные. Боевые

выстрелы предназначены для

решения боевых задач согласно

основному назначению

артустановки. К боевым, как

правило, относятся выстрелы со

снарядами, предназначенными для

разрушения целей, поражения их

осколками, фугасным действием.

Практические выстрелы

предназначены для использования во

время практических артиллерийских

стрельб. Для предотвращения

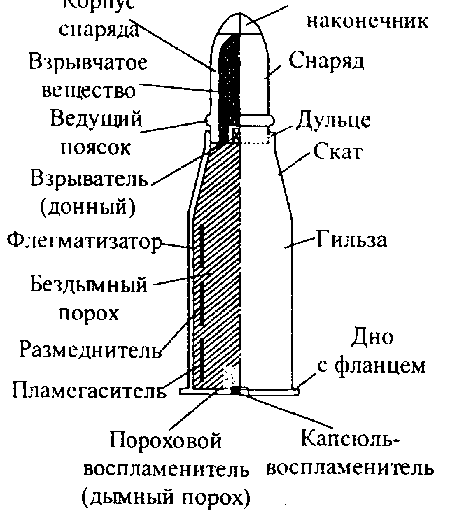

разрушения мишеней, а также Рис. 4.1. Устройство унитарного патрона

преждевременного износа каналов стволов практические выстрелы могут комплектоваться снарядом с уменьшенным количеством ВВ или без него и зарядом с уменьшенной массой пороха.

Специальные выстрелы предназначаются для стрельбы специальными снарядами: осветительными, противорадиолокационными, зажигательными и т.п.

Холостые выстрелы отличаются от всех прочих отсутствием в их комплекте снаряда. Холостые выстрелы изготовляются из специальных порохов и предназначаются для использования только в соответствии с названием. Так, салютные выстрелы предназначаются только для производства салютов, разрядочные - для удаления выстрелом снаряда распатронировавшегося патрона из канала ствола, вспомогательные или согревательные - для сжигания смазки в канале ствола и его прогрева.

Учебные выстрелы предназначаются для использования при обучении личного состава на занятиях и тренировках. Учебные выстрелы - это специально изготовленные макеты или охолощенные боевые, специальные или практические выстрелы.

Артиллерийские снаряды подразделяются:

• на фугасные;

• осколочно-фугасные;

• бронебойные и полубронебойные;

• специальные.

Фугасные снаряды применяются при стрельбе по небронированным кораблям и береговым объектам. Они имеют небольшую толщину стенок. Масса их взрывчатого вещества может достигать 25% от массы снаряда. Обычный взрыватель у них - головной, замедленного действия - донный. Последний взрывается после некоторого углубления снаряда в объект, что делает его воздействие более разрушительным.

Осколочные снаряды применяются при стрельбе по воздушным целям. Они имеют большую толщину стенок, нежели фугасные, за счет чего создается большее количество убойных осколков (до нескольких сотен). Масса взрывчатого вещества осколочного снаряда составляет примерно 8% от массы самого снаряда. Такие снаряды снабжаются дистанционными или радиовзрывателями.

Осколочно-фугасные снаряды применяются для поражения живой силы противника, оружия и техники на кораблях и береговых объектах. По своим техническим параметрам они занимают промежуточное положение между осколочными и фугасными снарядами. Характер их действия зависит от применяемого взрывателя. Если в снаряде используется ударный (головной или дистанционный) или радиовзрыватель, то он проявляет себя как осколочный, если ударный взрыватель - донный (замедленного действия), то - как фугасный.

Бронебойные и полубронебойные снаряды применяются при стрельбе по бронированным целям. Они имеют толстые стенки и массивную головную часть. Масса их взрывчатого вещества составляет всего лишь 2.3% от массы снаряда. Головная часть снаряда притуплена. Благодаря этому увеличивается площадь соприкосновения снаряда с броней, что улучшает пробивное действие и уменьшает вероятность рикошетирования. Для улучшения условий полета снаряда в воздухе на его головную часть надевают заостренный баллистический наконечник. Считается, что бронебойный снаряд пробивает броневую преграду толщиной, равной его калибру, а полубронебойный - 0,5.0,75 калибра. Взрыватели таких снарядов - ударно-донные замедленного действия.

Иногда головная часть снаряда снабжается бронебойным сердечником - вставкой из особо твердого сплава. Такой снаряд называется подкалиберным. Если в головной части снаряда делается конусообразное углубление, захватывающее и взрывчатое вещество, то энергия взрыва концентрируется (фокусируется) и происходит прожигание брони. Такой снаряд называется кумулятивным.

Специальными снарядами считаются трассирующие, осветительные, зажигательные, с ядерной боевой частью и др. Так, например, трассирующий снаряд имеет в донной части полость, в которой располагается пиротехнический состав. Он воспламеняется в момент выстрела и дает во время полета снаряда в течение 10.12 с свечение, видимое на расстоянии 3.3,5 км. Это позволяет судить о прохождении трасс снарядов относительно цели при стрельбе резервным способом, предполагающим применение оптических средств.

Стремление увеличить дальность стрельбы и повысить точность попадания в цель привело к созданию активно-реактивных и управляемых в полете снарядов. Активно-реактивный снаряд имеет в донной части твердотопливный реактивный двигатель. Он работает после вылета снаряда из ствола орудия в течение 2.2,5 с и увеличивает дальность стрельбы примерно на 30%.

Управляемые снаряды снабжены лазерной системой самонаведения (ССН). Эта система включает в себя лазер, установленный на самолете или вертолете, и аппаратуру, находящуюся на снаряде. Самолет (вертолет), наблюдающий за целью, создает на ней световое лазерное пятно, указывающее направление полета снаряда. В момент вылета снаряда из ствола артиллерийской установки у него раскрываются аэродинамические рули. Аппаратура, находящаяся на снаряде, начинает поиск пятна. Обнаружив пятно, снаряд переходит в режим самонаведения. При этом принятые им отраженные от цели лазерные световые сигналы обеспечивают выработку управляющих воздействий на рули, заставляя снаряд лететь в указанную точку. Благодаря действию такой ССН вероятность попадания снаряда в цель повышается до 50%, расход снарядов снижается примерно в 100 раз, в то время как стоимость снаряда увеличивается лишь в 4 раза. Такие снаряды могут отклоняться от цели на 30.90 см, а обычные - на 15.20 м.
