1. Классификация систем горячего водоснабжения (гвс)
1. По месту расположения источника тепла:
-
-
Децентрилизованное
в которых источник располагается вблизи места водоразбора,
-
-
центрилизованная
в которых источником теплоты является горячая вода от тепловых сетей, питающихся от ТЭЦ или котельной.
2. По месту расположения подающей магистрали:
- с верхней и нижней разводкой;

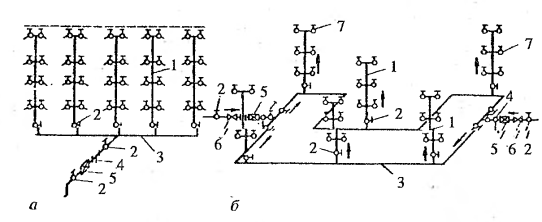

В системах с верхней разводкой разводящая магистраль находится выше точек водоразбора, в системах с нижней разводкой - ниже. |
|||
|
1 |
- |
Стояк |
2 |
- |
Запорный вентиль |
|
3 |
- |
Разводящая (магистральная) линия |
|
4 |
- |
Тройник с пробкой для спуска воды из системы |
|
5 |
- |
водомер |
|
- тупиковые и циркуляционные.

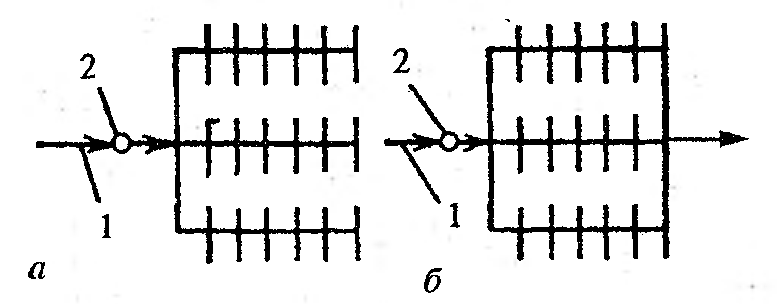

Схемы наружных водопроводных сетей: а – тупиковая; б – кольцевая;
- кольцевые (циркуляционные) - обеспечивают:
- тупиковые (разветвленные) - применяют:
|
Источником теплоты при децентрализованном теплоснабжении являются:
- |
Газовые и электрические водонагреватели |
Газоснабжение поселений
Система газоснабжения города
Система газоснабжения
города включает:
Газовый
промысел (ГП)
Газораспределительную
станцию (ГРС)
Газораспределительные
пункты (ГРП)
Магистральный газопровод
(МГ)
Газопроводы города (ГД)
Компрессорные станции (КС)
Высокого давления ГВД: 1
ступеньp=0,3-0,6 МПа; 2 ступень
p=0,6-1,2 МПа.
Среднего давления ГСД P=0,003-0,3
МПа.
Низкого давления ГДН: До 0,003
Мпа
Устройство наружных газопроводов
Газопроводы обычно прокладываются в земле.
Исключение:
промышленные предприятия, где допускается прокладка по эстакадам и переходам сверху проезжей части. |
Надземную прокладку по наружным несгораемым стенам жилых и общественных зданий допускается только давлением:
не более 0,3 МПа |
Газопроводы высокого давления допускается прокладывать:
по сплошным стенам или над окнами верхних этажей производственных зданий |
Возможна прокладка на эстакадах совместно с линиями водопроводов, паропроводов при условии:
свободного осмотра и ремонта |
Совместная прокладка с электролиниями допускается только, если:
линии проложены в стальных трубах и бронированных кабелей |
Надземные трубопроводы прокладывают с учетом:
Возможных температурных деформаций |
Переход газопроводов через водоемы осуществляются с помощью:
дюкеров |
Подводные газопроводы погружают в грунт на 1 м и на него укладывают ж/б плиты, чтобы не всплывали.
При наружной прокладке имеются ограничения:
нельзя прокладывать под ж/д и трамвайными путями, по ж/д мостам можно прокладывать только в исключительных случаях на специальных подвесках, исключающих накапливание газа в конструкциях моста. |
2Устройство подземных газопроводов
Подземные газопроводы прокладывают:
по городским проездам, в зеленых зонах |
Расстояние по горизонтали между подземным газопроводом и другими сооружениями должны соблюдаться в соответствие со СНиП и в зависимости от давления и типа сооружения, составляют 2-10 м.
Газопроводы выполняют из:
стальных труб с изоляцией, в местах установки газовых приборов |
применяют фланцевые и резьбовые соединения.
Глубина прокладки газопровода зависит от:
состава транспортируемого газа. |
При влажном газе трубы прокладывают:
прокладывают ниже глубины промерзания |
при осушенном:
при осушенном не менее 0,8 м. |
Трубопроводы прокладывают с уклоном для отвода конденсата.
Газопроводы низкого давления допускается прокладывать совместно с другими коммуникациями с расстоянием в свету 0,4 - 0,5 м.
Обслуживание и ремонт газопровода осуществляется:
эксплуатационными конторами бригадой обходчиков и слесарей
|
При профилактическом ремонте проверяют:
проверяют состояние газопровода, его изоляцию, арматуру, оборудование и устраняют выявленные недостатки.
|
Стальные газопроводы осматривают через:
3 года после ввода и каждые 5 лет |
Профилактический ремонт подземных газопроводов выполняют в виде:
осмотра и устранения утечки газа, проверки и ремонта задвижек арматуры |
При работе необходимо соблюдать технику безопасности:
- |
место работы ограждать и охранять; |
- |
работу должны вести специализированная бригада, с допуском к работе; |
- |
наиболее ответственные работы должны вестись под руководством инженерно-технического персонала. |
Внутренние газопроводы испытывает: монтажная
бригада в присутствие заказчика |
Газопроводы низкого давления испытывают воздухом на прочность при давлении:
0,1 МПа |
Внутренние газопроводы среднего давления подвергаются испытанию давлением:
0,3 МПа |
высокого давления:
0,3 - 1,2 МПа |
Газопровод выдержал испытание, если:
падение давления в течение 5 минут не превысило 200 Па |
