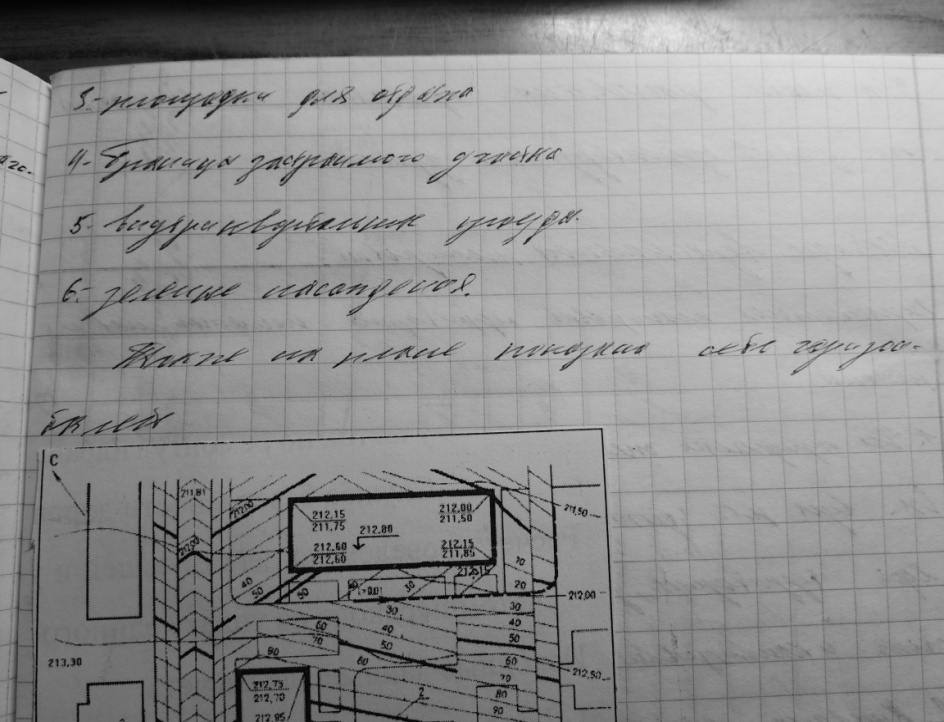

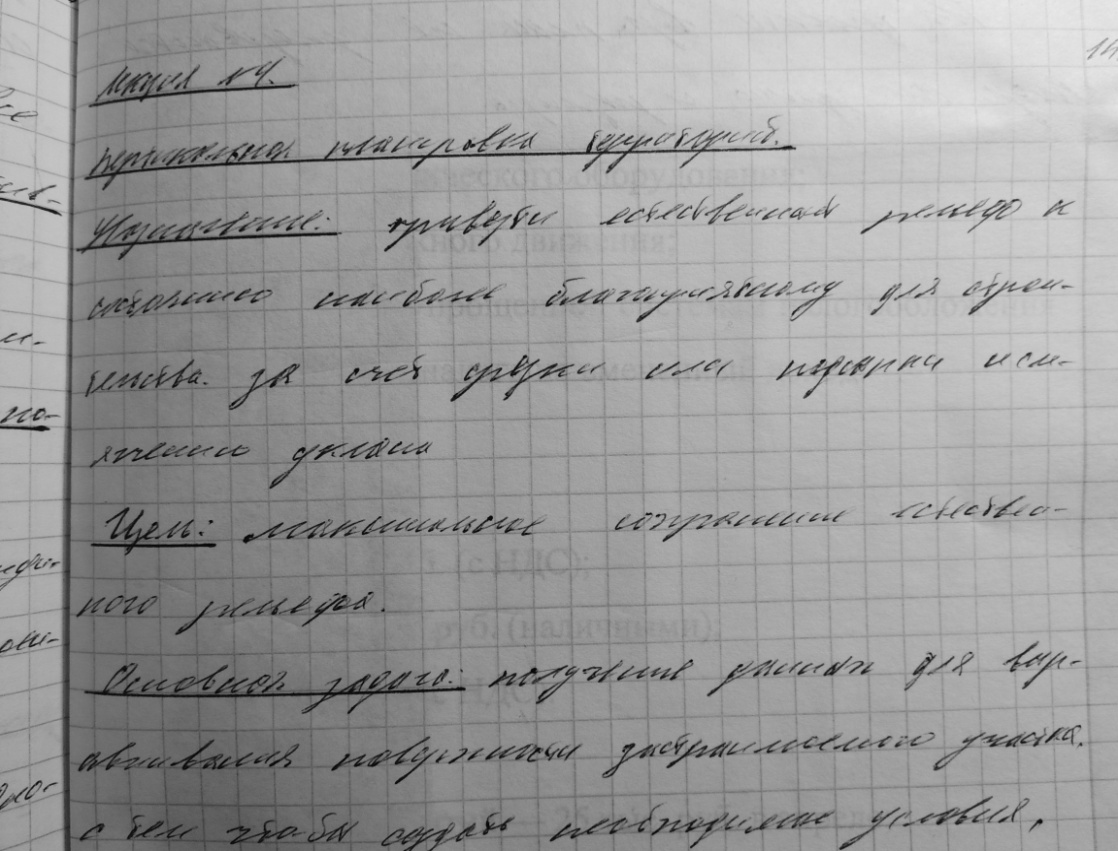

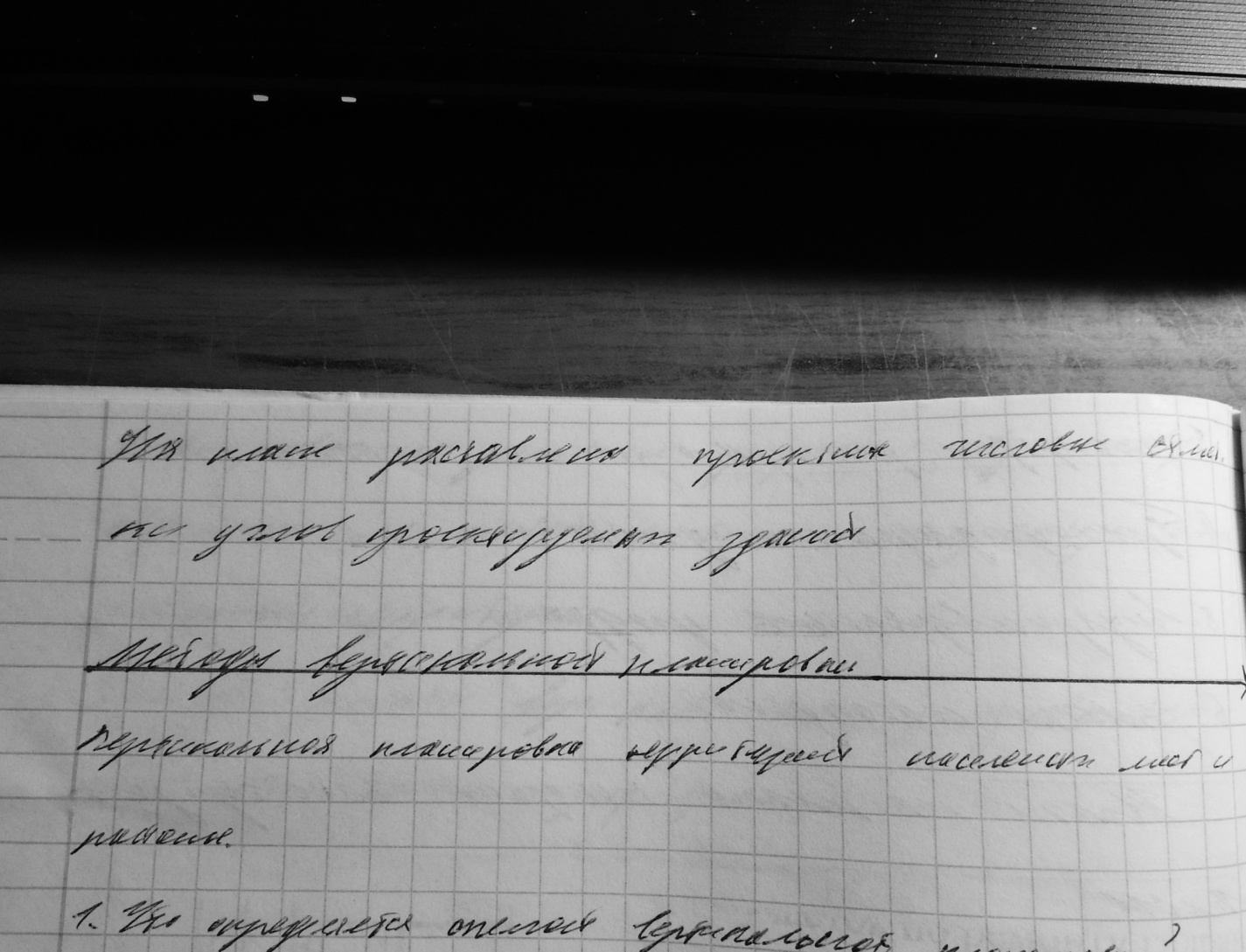

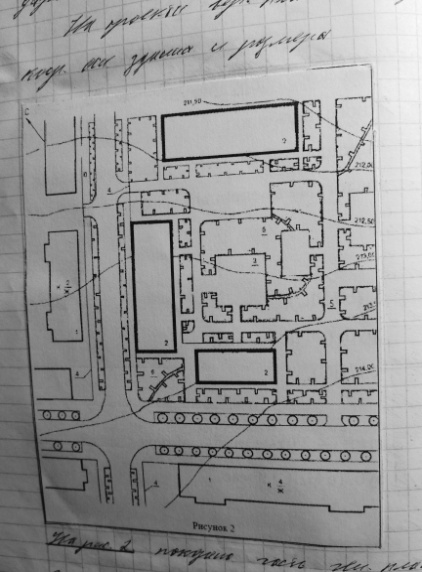

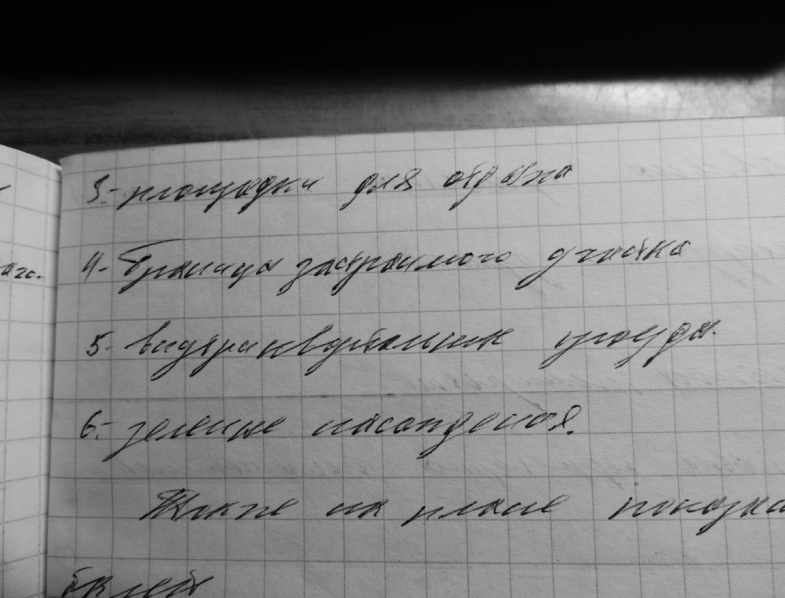

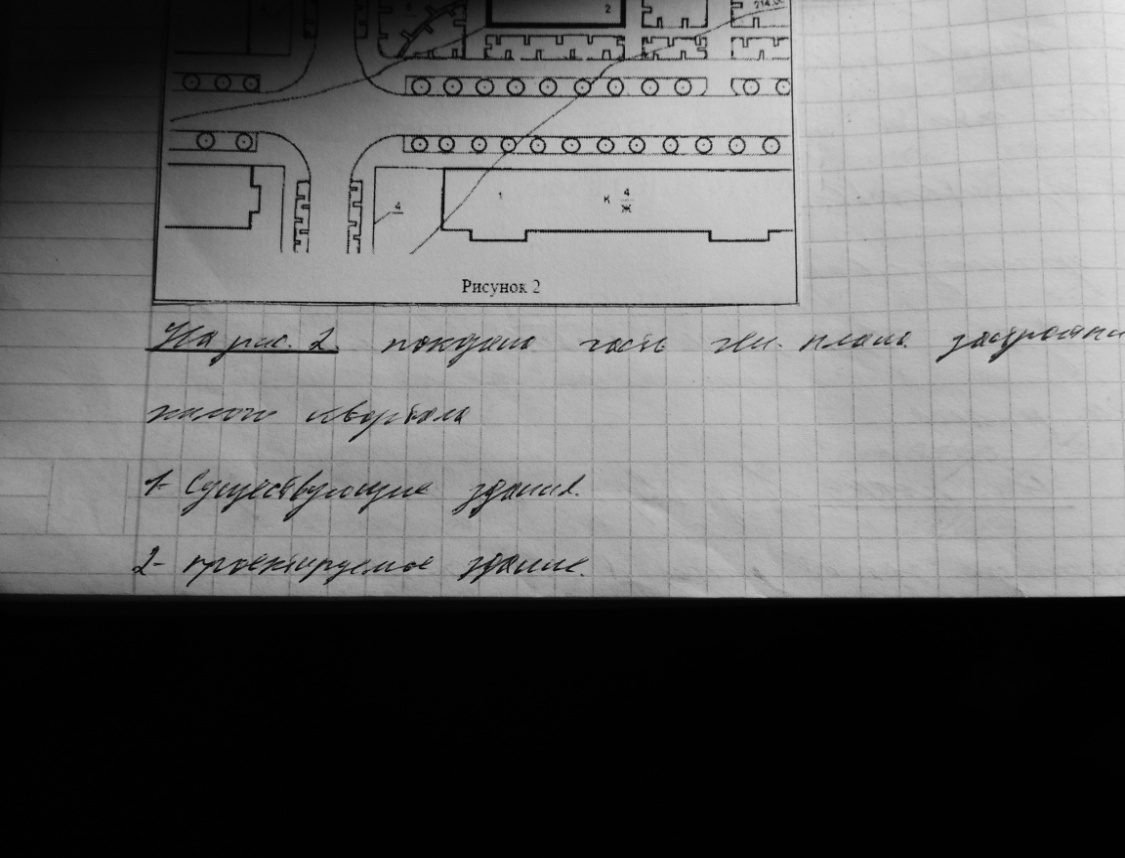

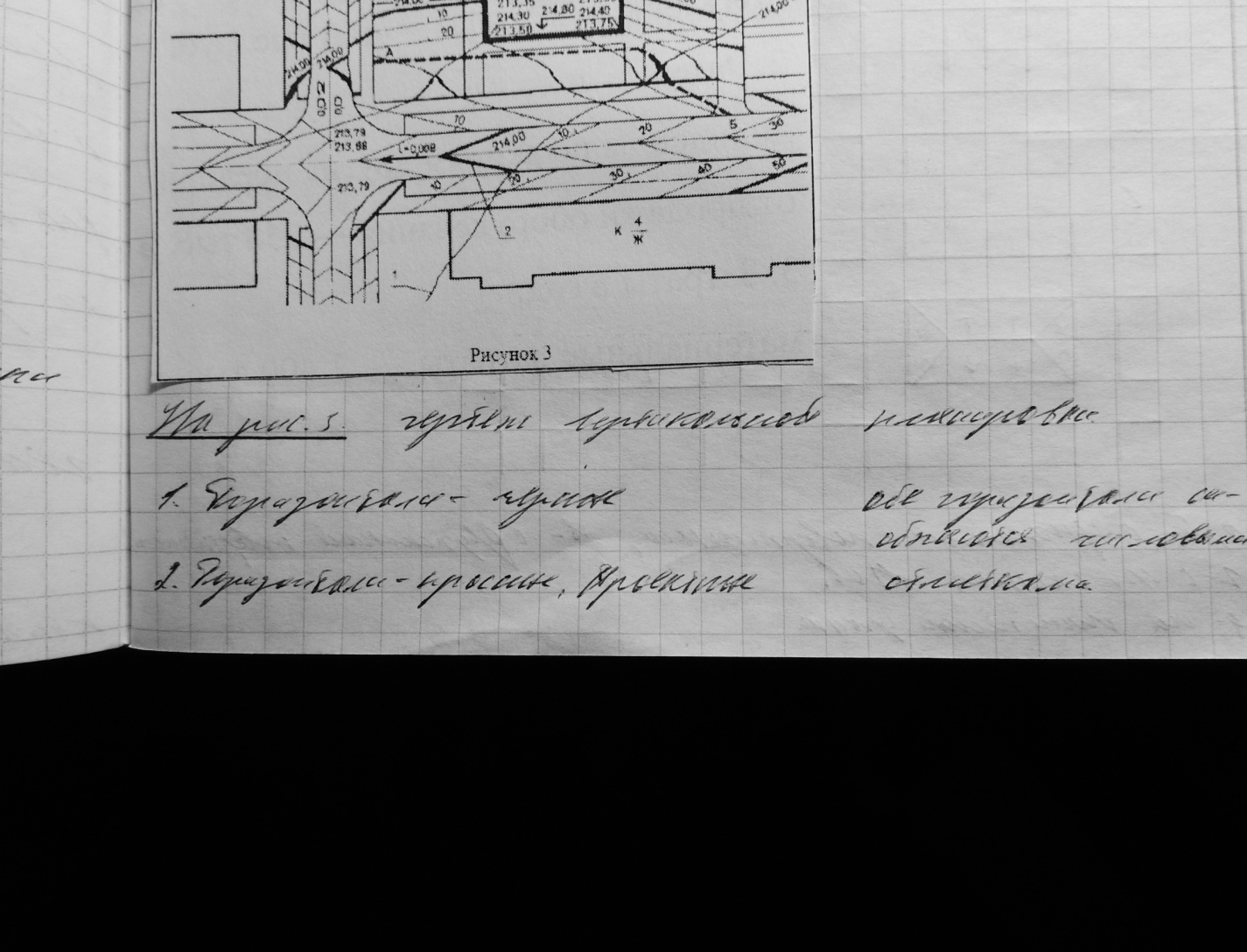

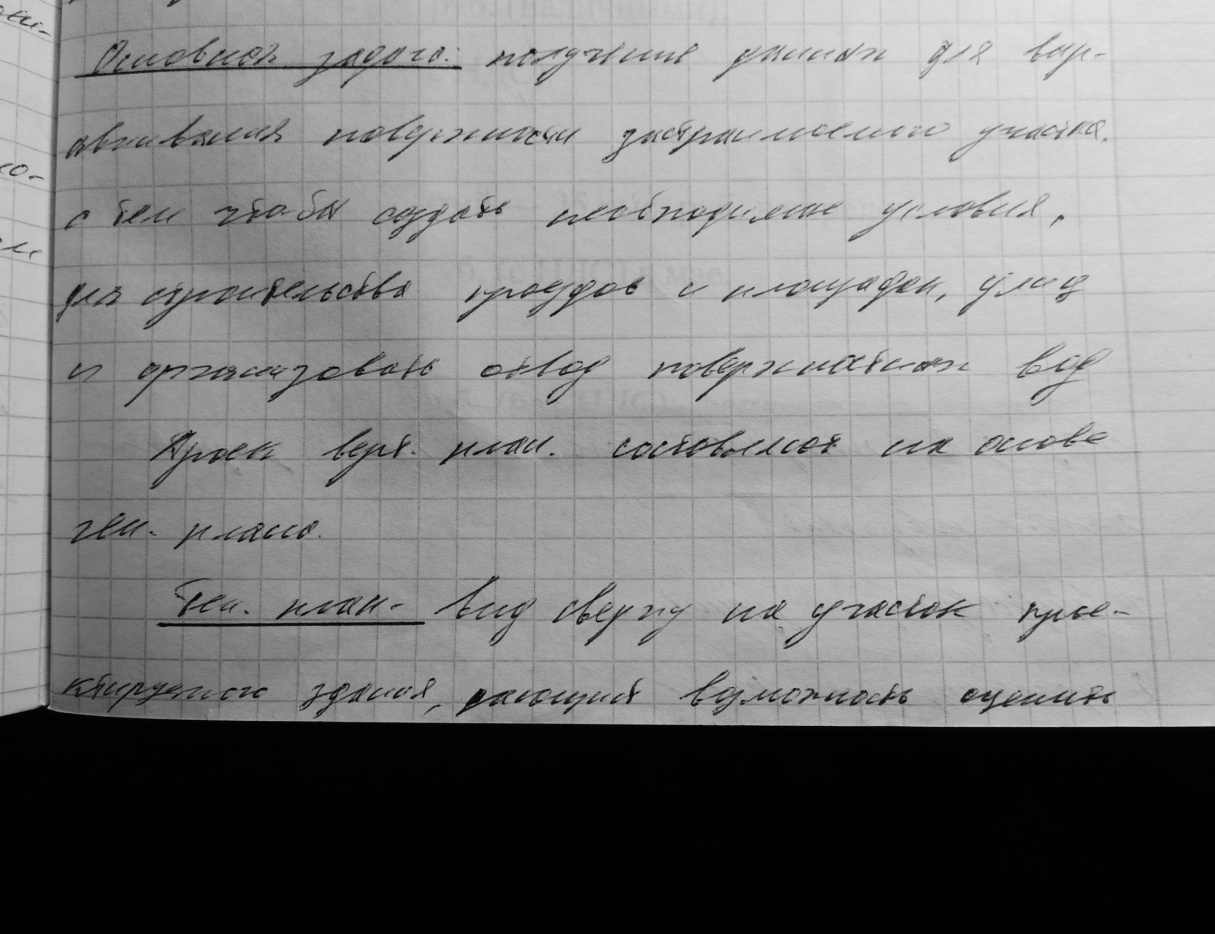

Вертикальная планировка территорий

Водоснабжение зданий

Классификация систем водоснабжения

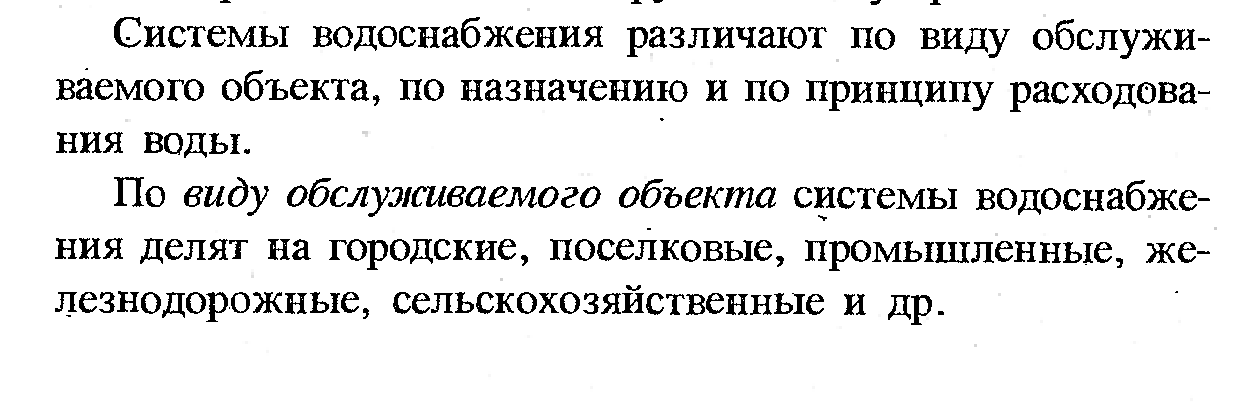

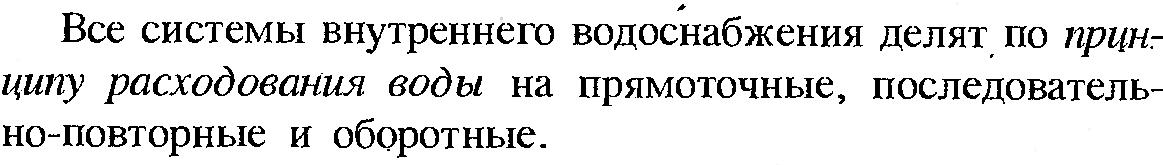

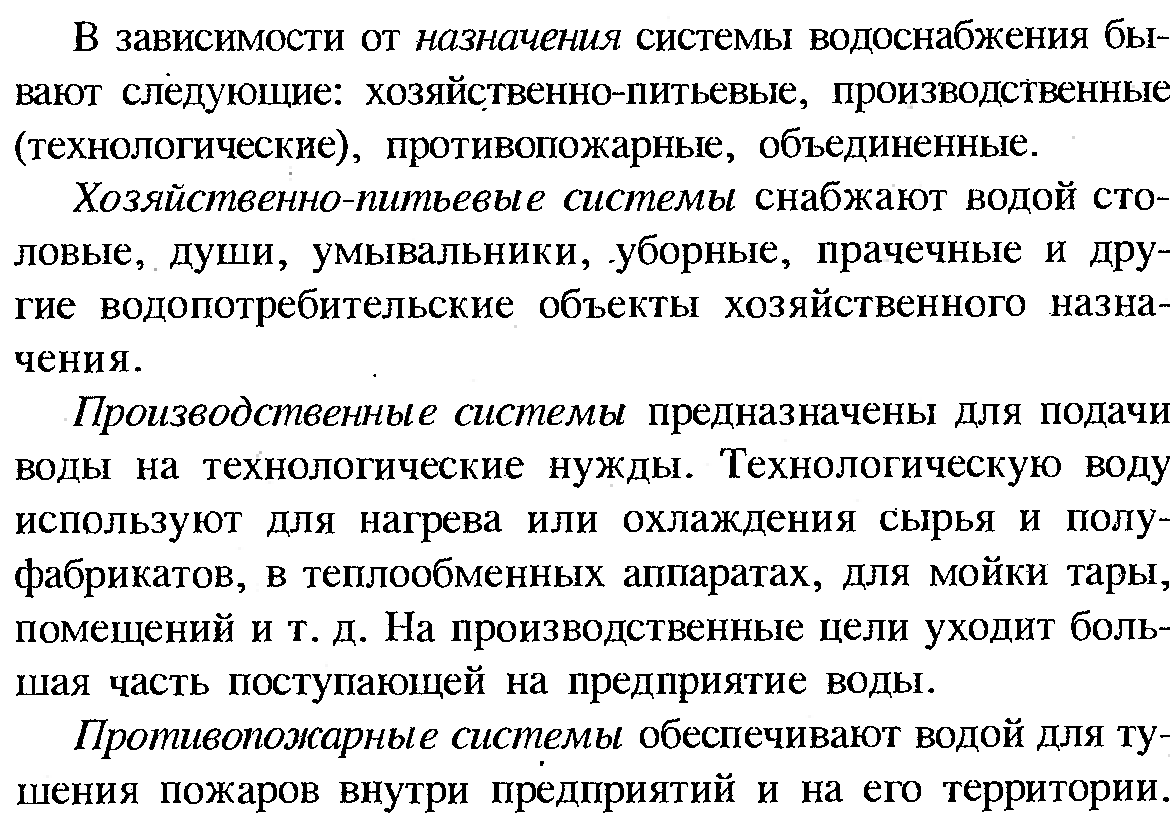

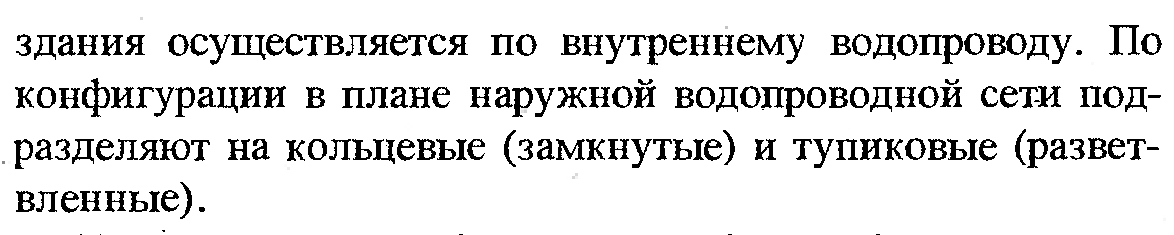

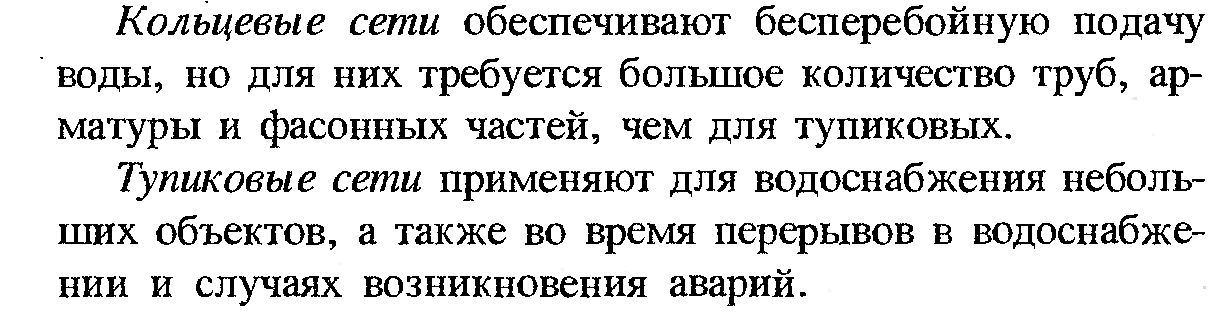

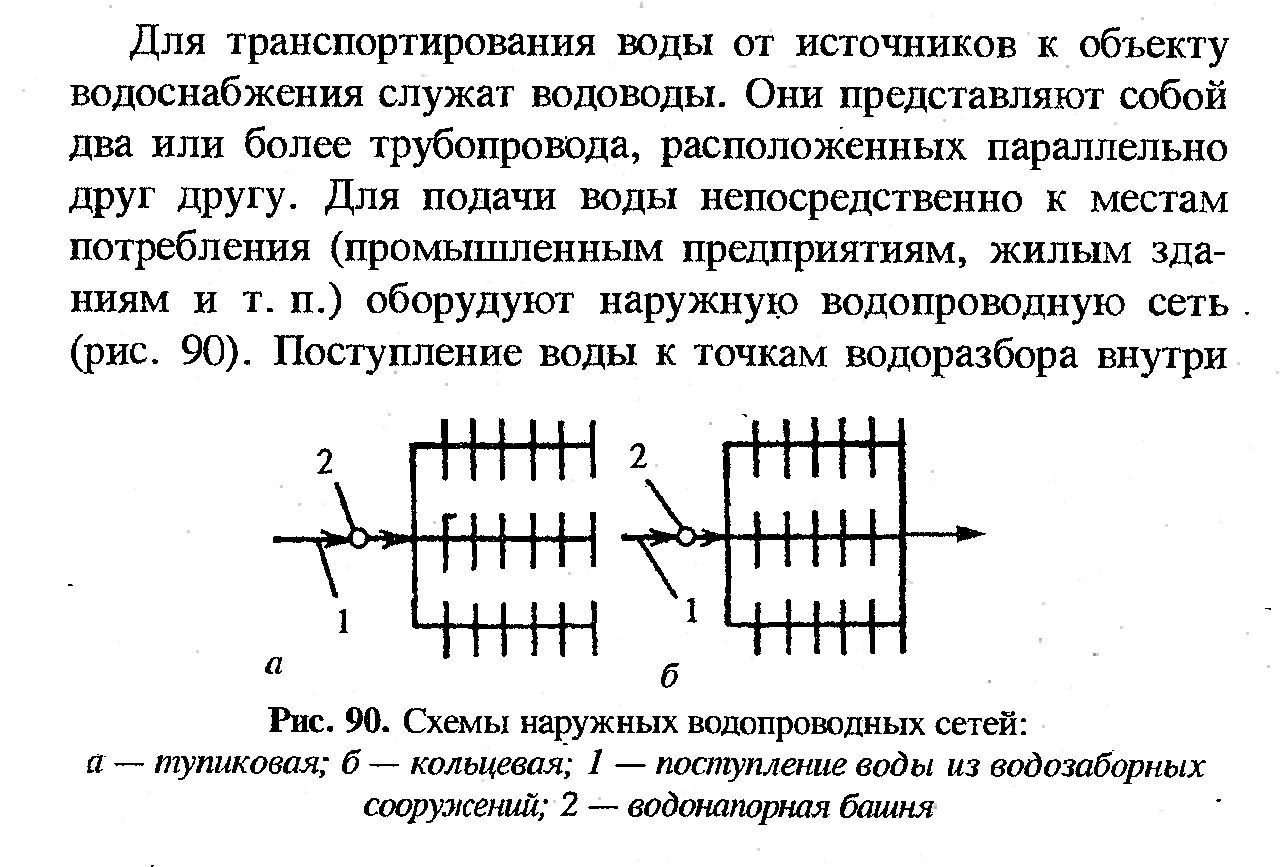

Схемы и устройство водопроводных сетей

Трубопроводы

Название материала	диаметр	недостатки
1.Чугунные трубы	Мин. 65 мм	Требуется сравнительно большой расход металла
2.стальные	До 1400 мм	Высокая сибистоимость
3.асбестоцементные	До 500 мм	Малая сопротивляемость ударам и динамическим нагрузкам
4.пластмассовые	До 300 мм	Большой коэффициент линейного расширения
5.Ж.Б. трубы	500-1600 мм	Соединение сваркой не допускается
6.полиэтиленовые	-	-
7.стальные оцинкованные	-	Соединение сваркой не допускается т.к. выгорает цинк и начинается корозия
8.чёрные стальные трубы	-	-

Арматура

Арматура является составной частью водопроводной сети

По назначения подразделяют:

1.запорно-регулируемая (задвижки,вентили)

2.водо-разборную (краны, пожарные гидранты)

3.предохранительныя (предохранительные клапаны)

Задвижки – регулируют распределение расхода воды в сети, а также отключают участки в сети.

Вентиль – основной деталью является клапан. Изготавливают из стали, бронзы, чугуна. Предназначены для частичного или полного открывания и закрывания прохода для воды

Кран. Бывает водоразборные и проходные. Водоразборные краны всегда вентильного типа. Проходные пробкового типа

Пожарные гидранты – предназначены для забора воды из сети для пожаратушения. Устанавливают в водопроводных колодцах на пожарных подставках. Расстояние между подарными гидрантами в населённых пунктах не более 100 м.

Редукционные клапаны – понижения давления на отдельных участкаъ сети.

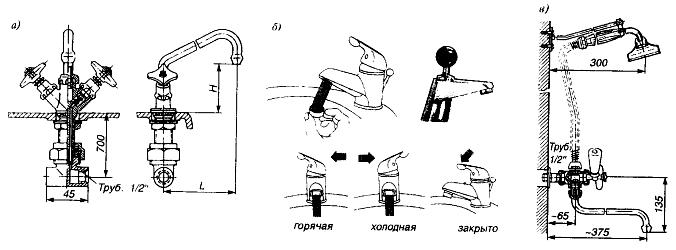

Основные виды водоразборной арматуры

Смесители:

а	-	С верхней смесительной камерой и с центральной установкой на умывальнике (елочка)
б	-	Однорукояточный смеситель
в	-	Общий для ванн и умывальника с душевой сеткой на гибком шланге

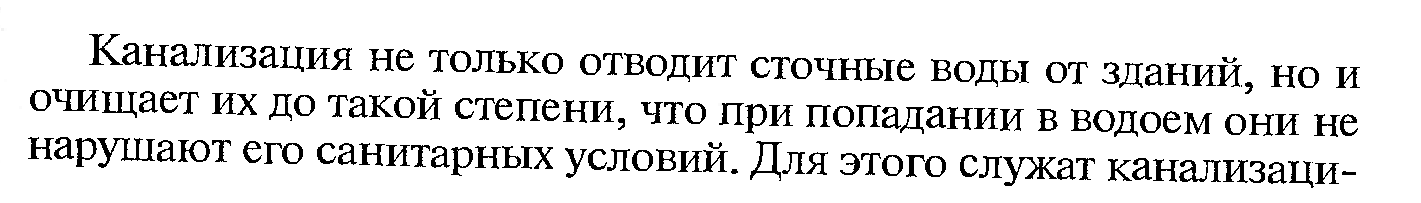

Канализация поселений

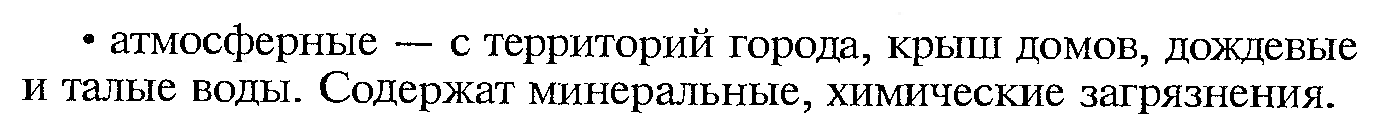

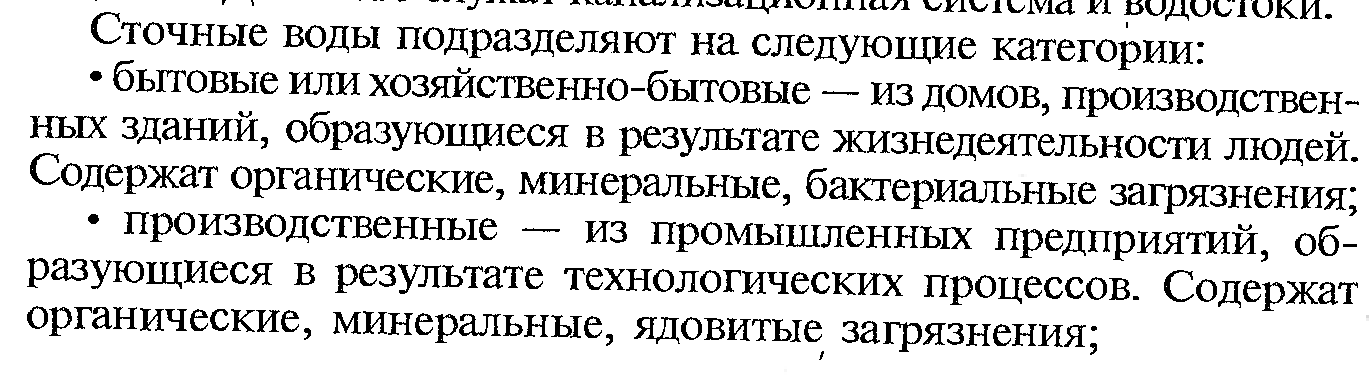

Классификация сточных вод

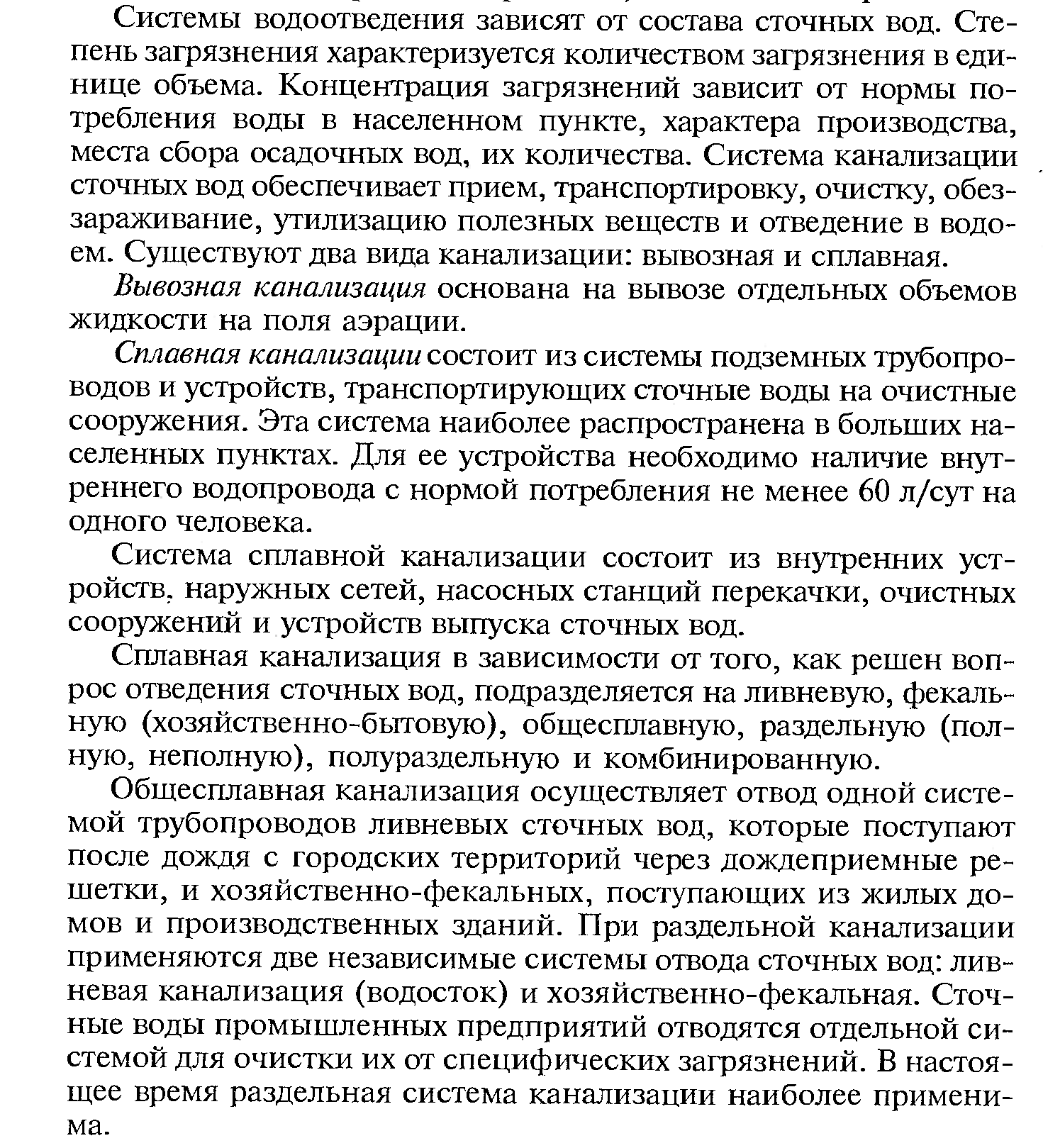

Системы канализации

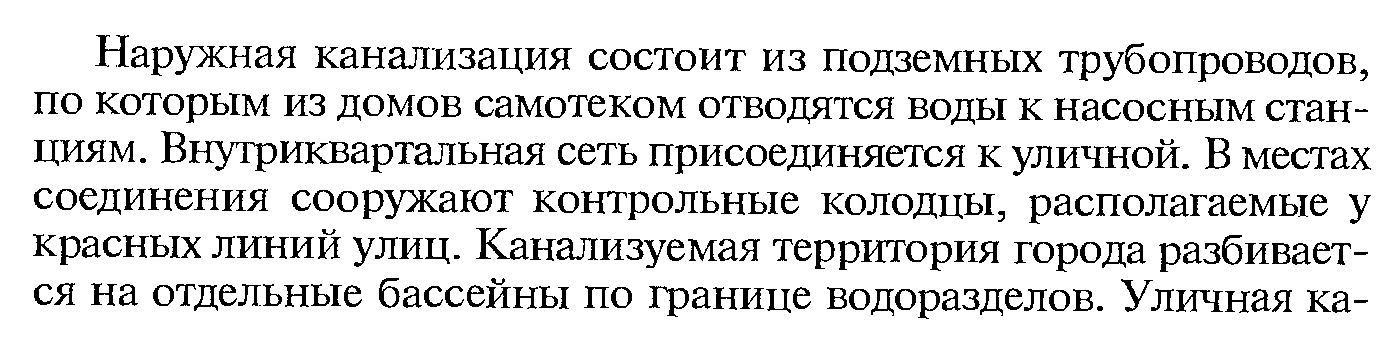

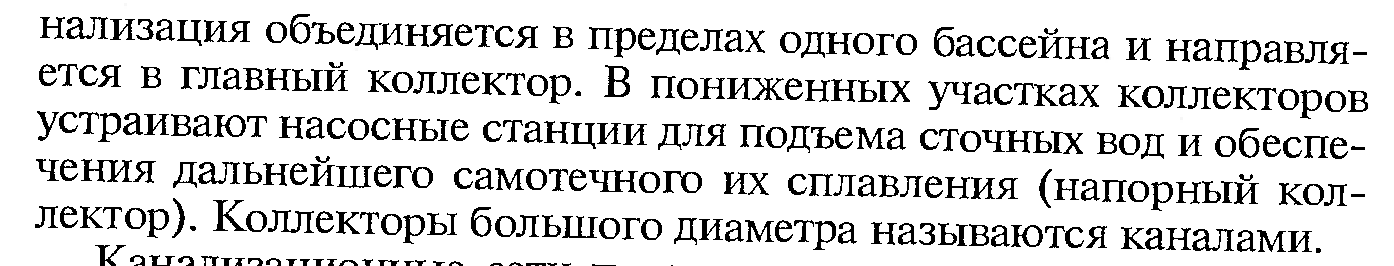

Устройство и оборудование наружной канализационной сети

Очистка сточных вод

Принципы проектирования водоотводящей сети

Формулы гидравлического расчета самотечных трубопроводов

Расчет самотечных трубопроводов заключается в определении

его диаметра, уклона, наполнения и скорости. Исходным данным

для расчета обычно является расход.

Расчетные формулы, лежащие в основе гидравлического расчета,

выведены для установившегося и равномерного движения воды:

1. Формула постоянства расхода:

Q = ω∙v,

где ω - площадь живого сечения,

v – средняя скорость по сечению.

2. Формула Шези:

где C – коэффициент Шези,

R – гидравлический радиус,

i – гидравлический уклон.

2. Формула Дарси:

где λ - коэффициент сопротивления трению по длине.

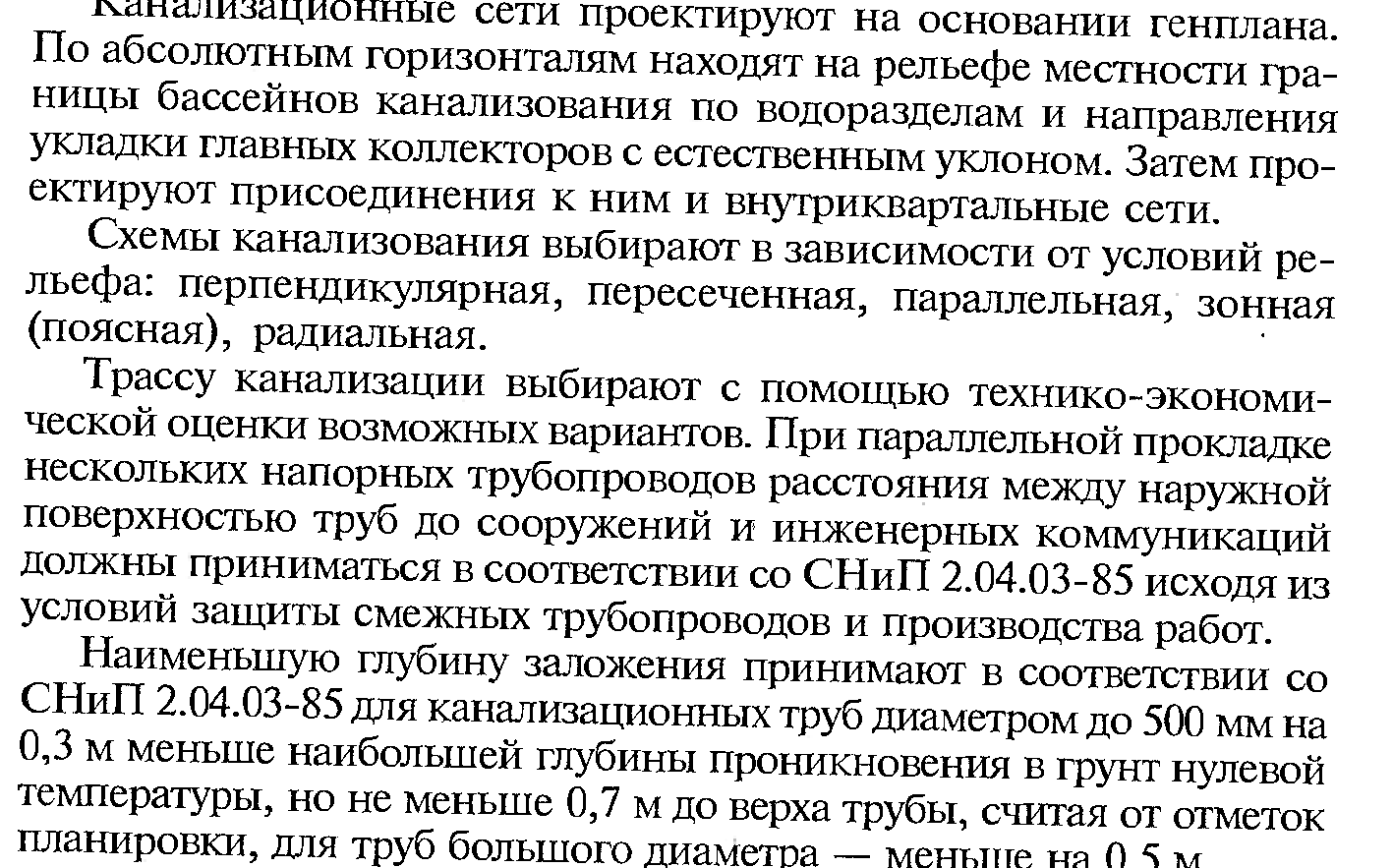

Схемы наружных водоотводящих сетей???

Трассировка водоотводящих сетей ???

Размещение водоотводящих сетей на плане и в поперечном профиле улиц???

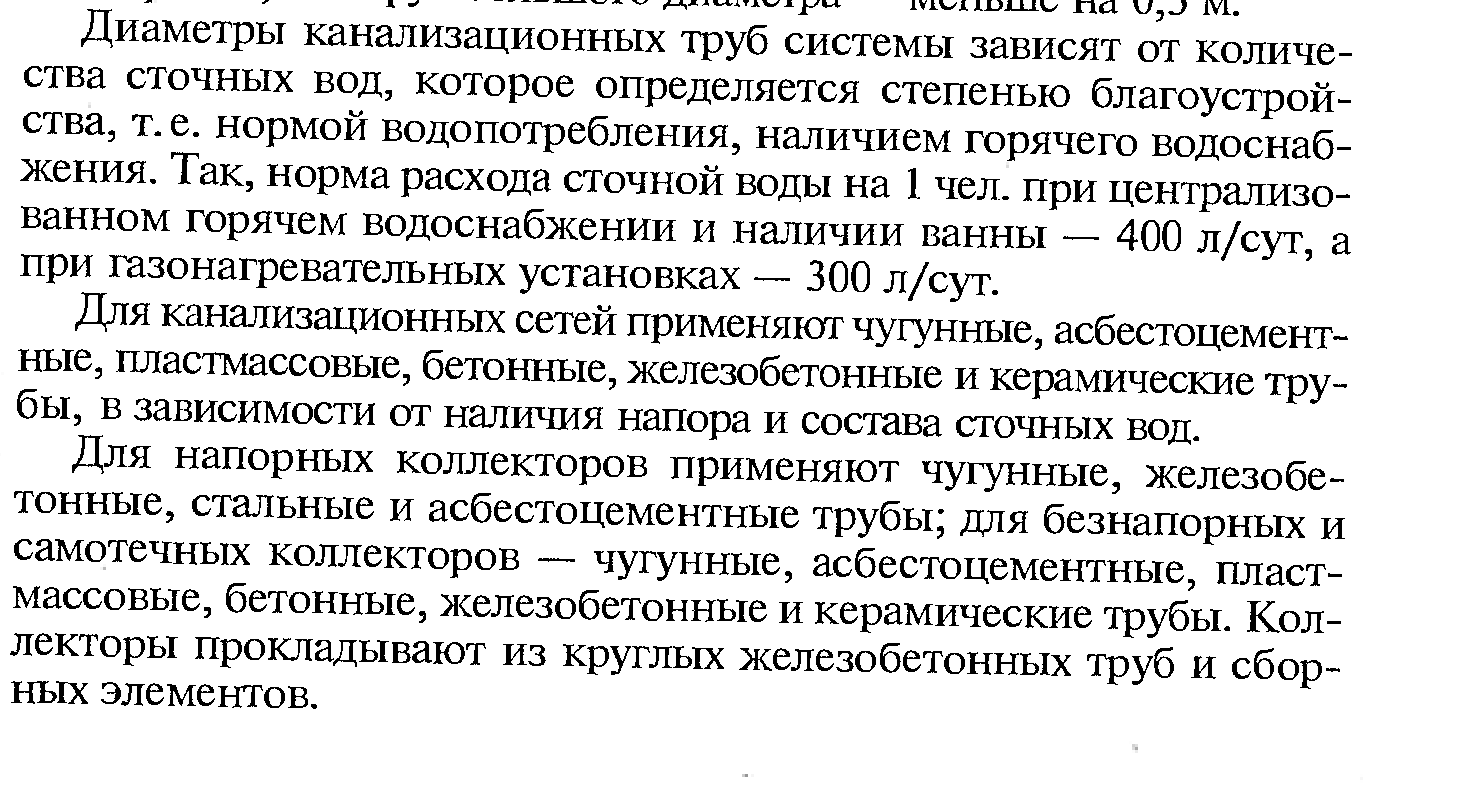

Трубы и колодцы???

Внутренняя канализация зданий

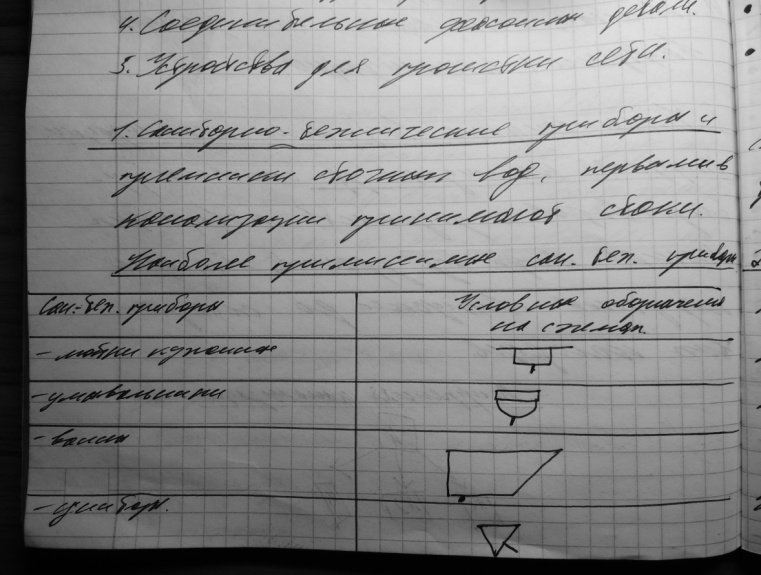

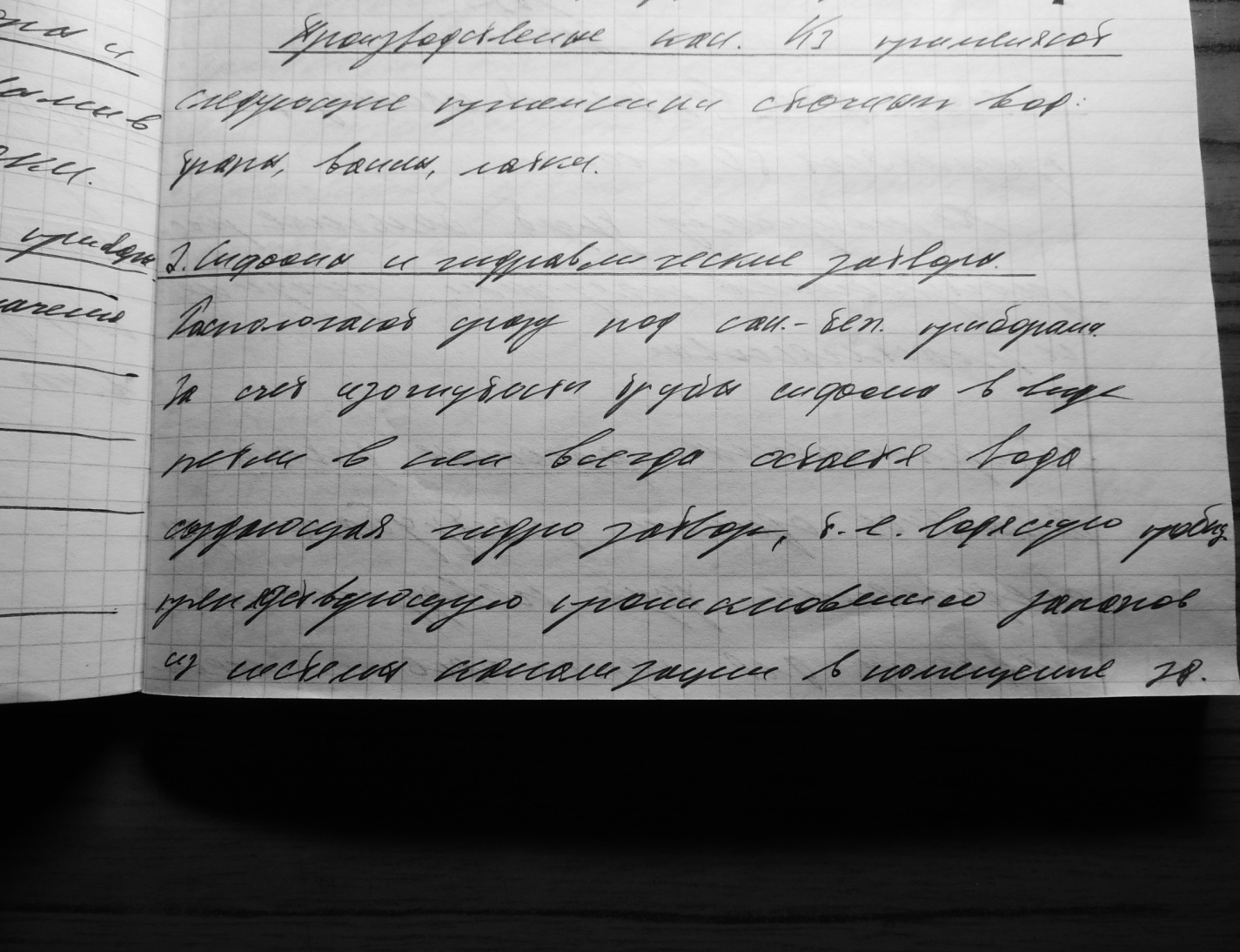

Классификация внутренней канализации

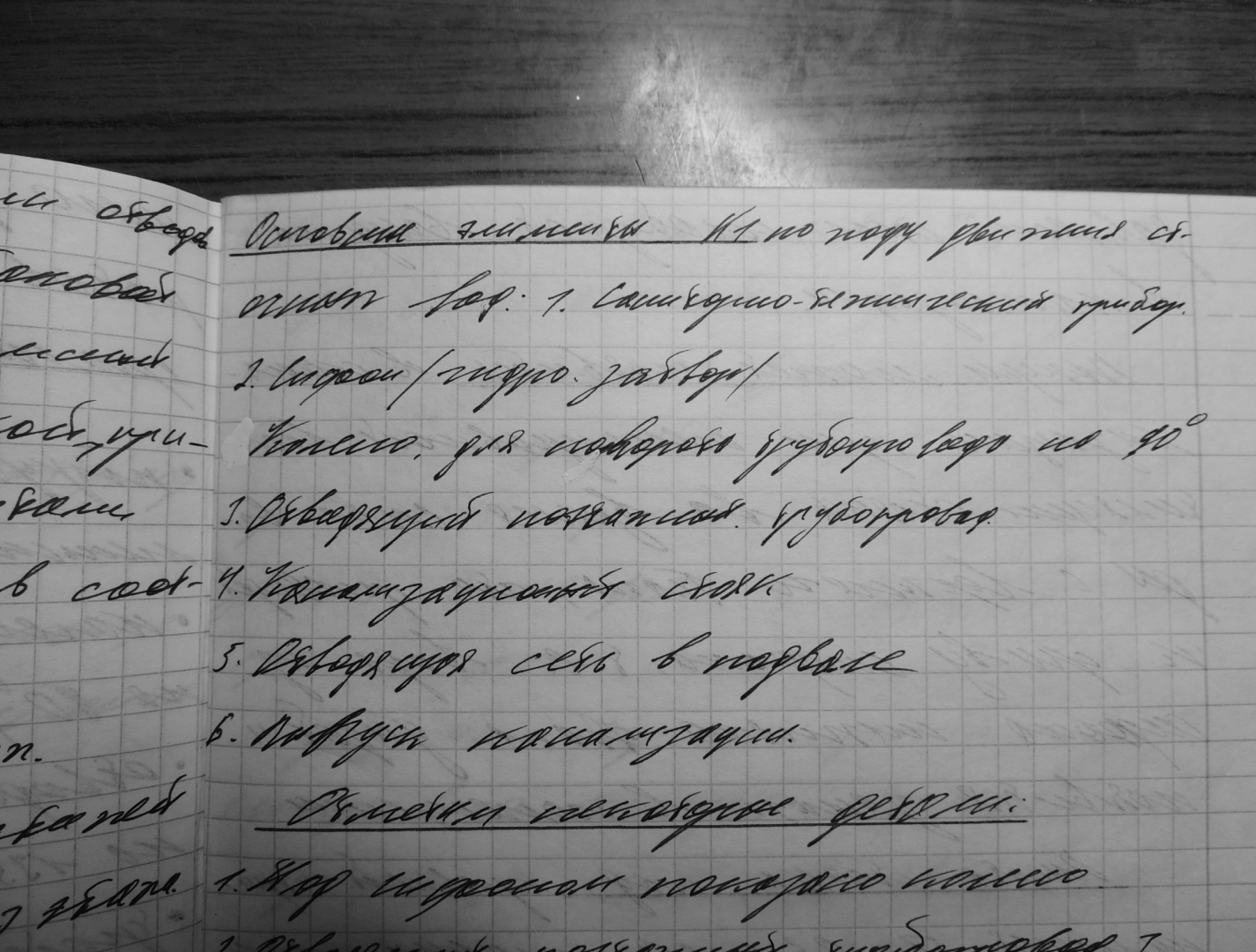

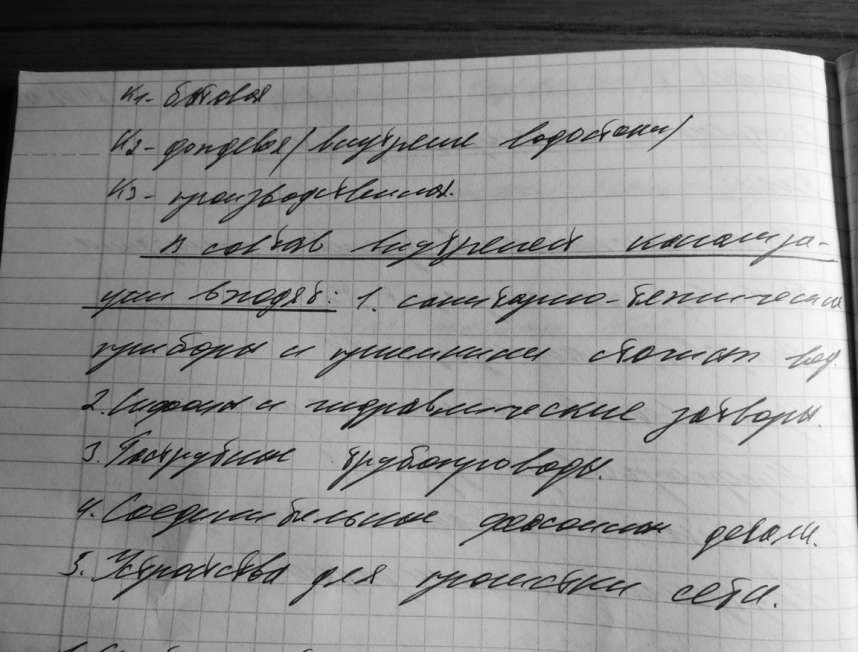

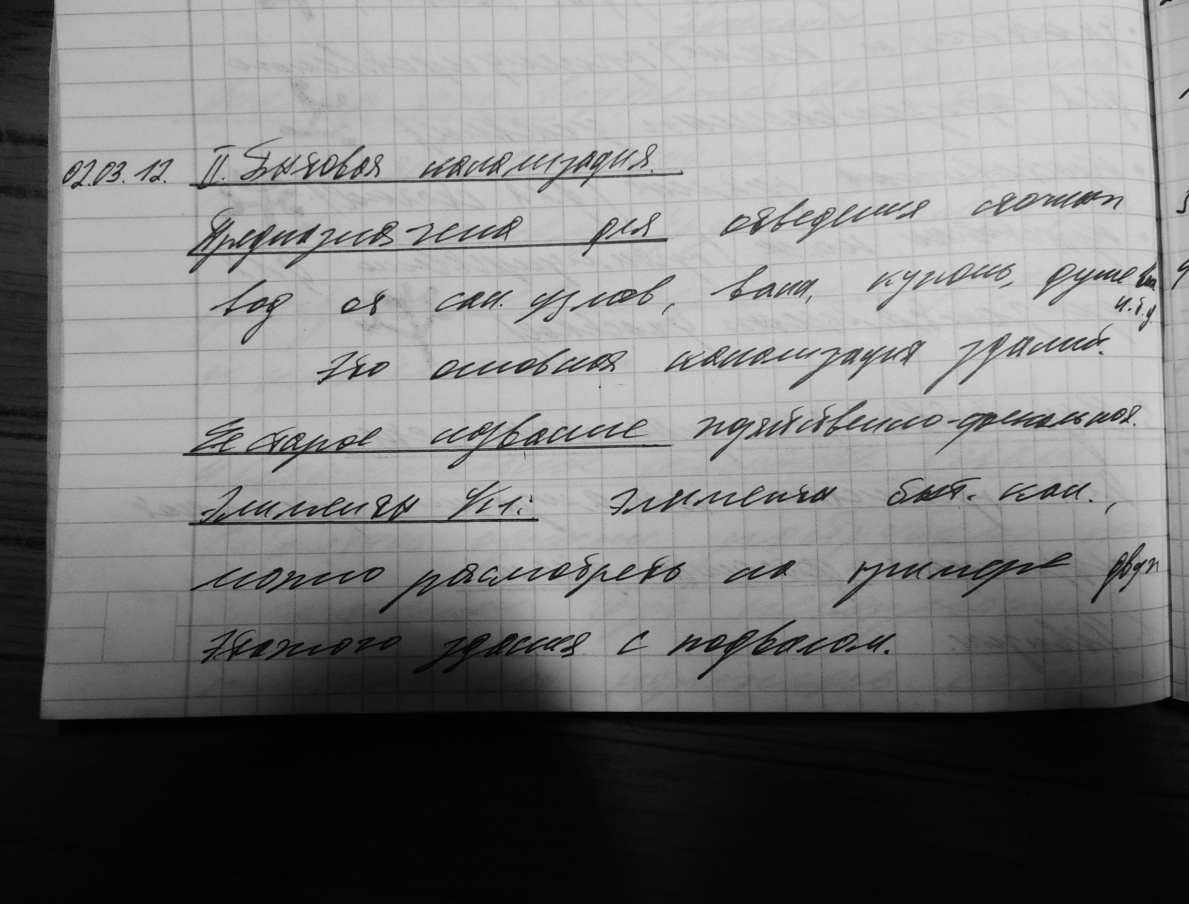

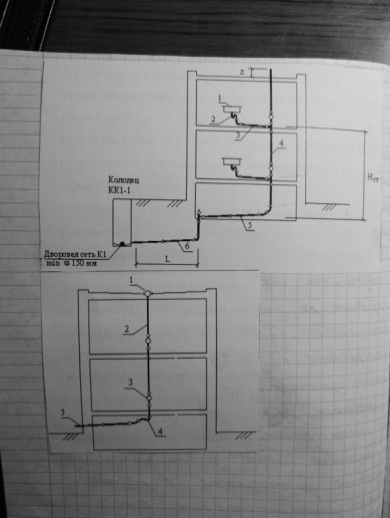

Бытовая канализация К1

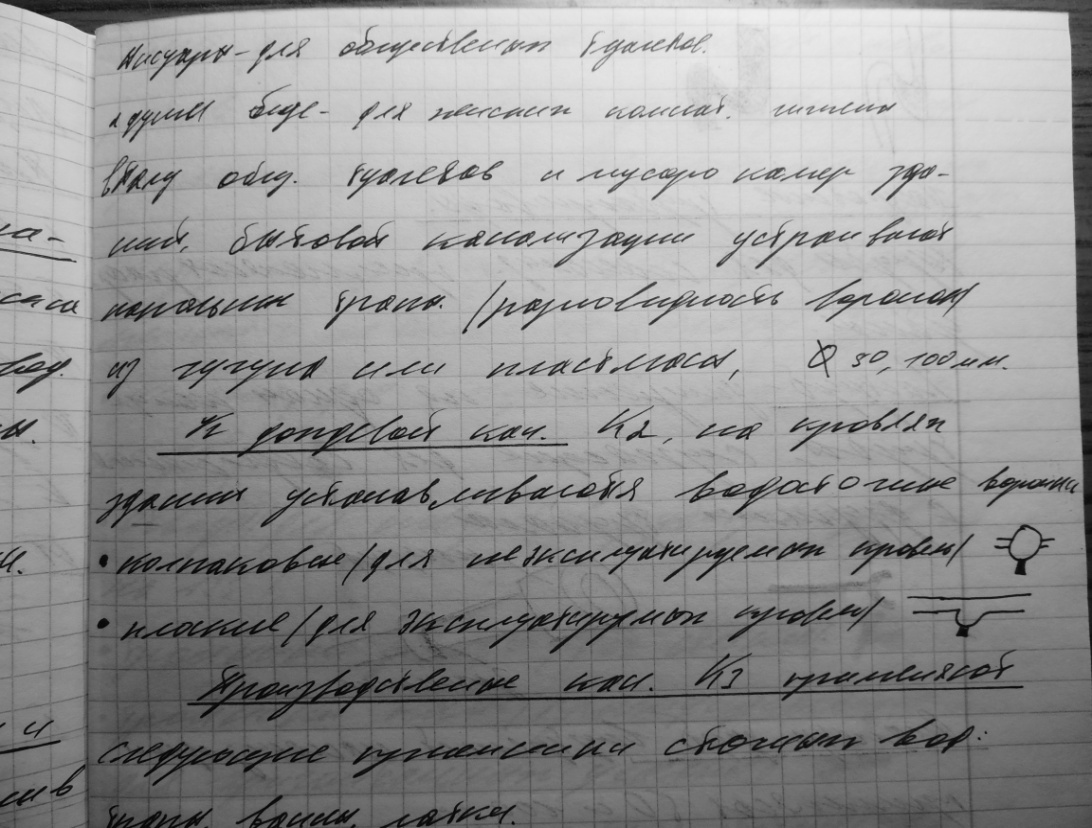

Дождевая канализация К2

Производственная канализация К3

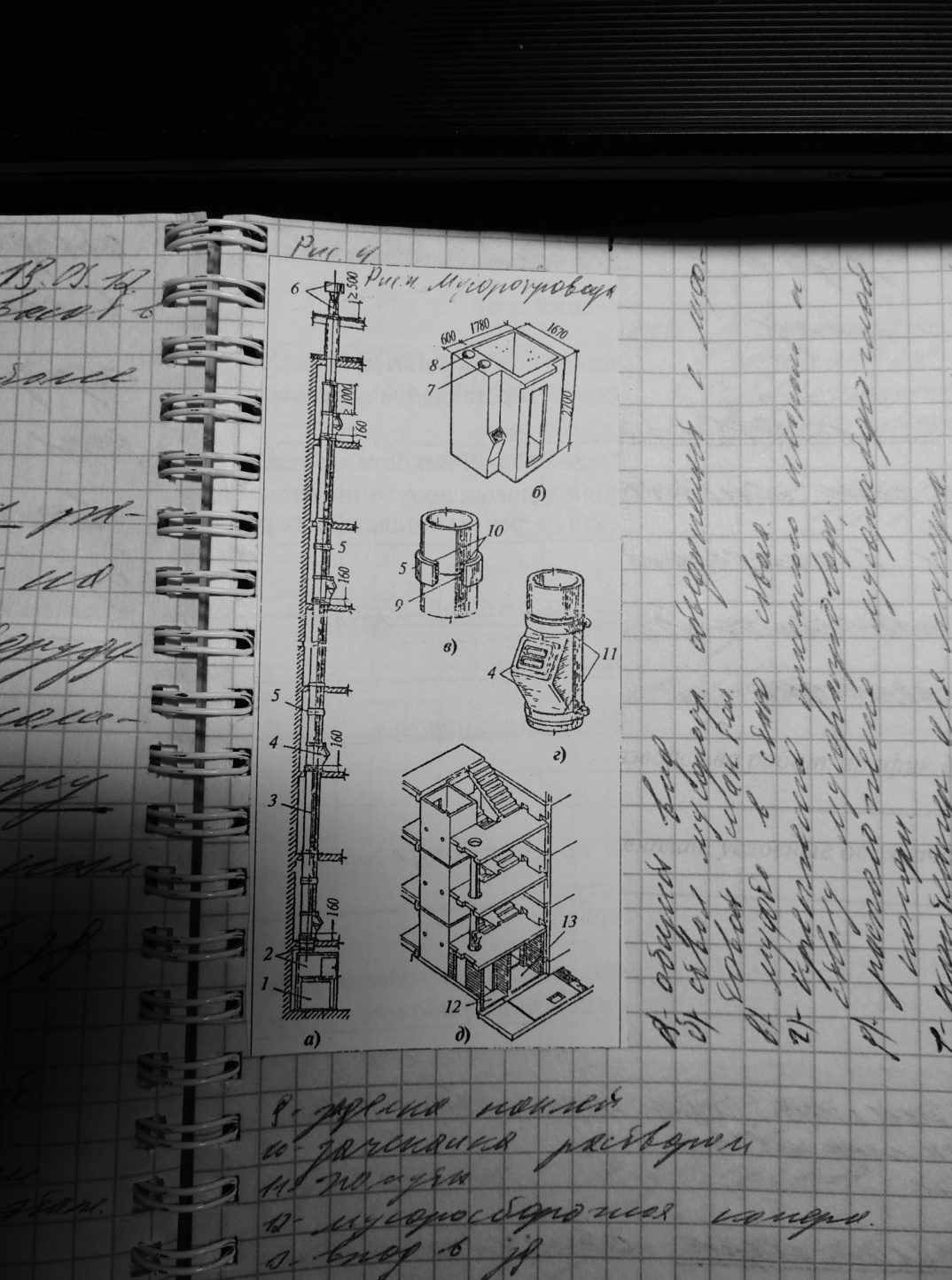

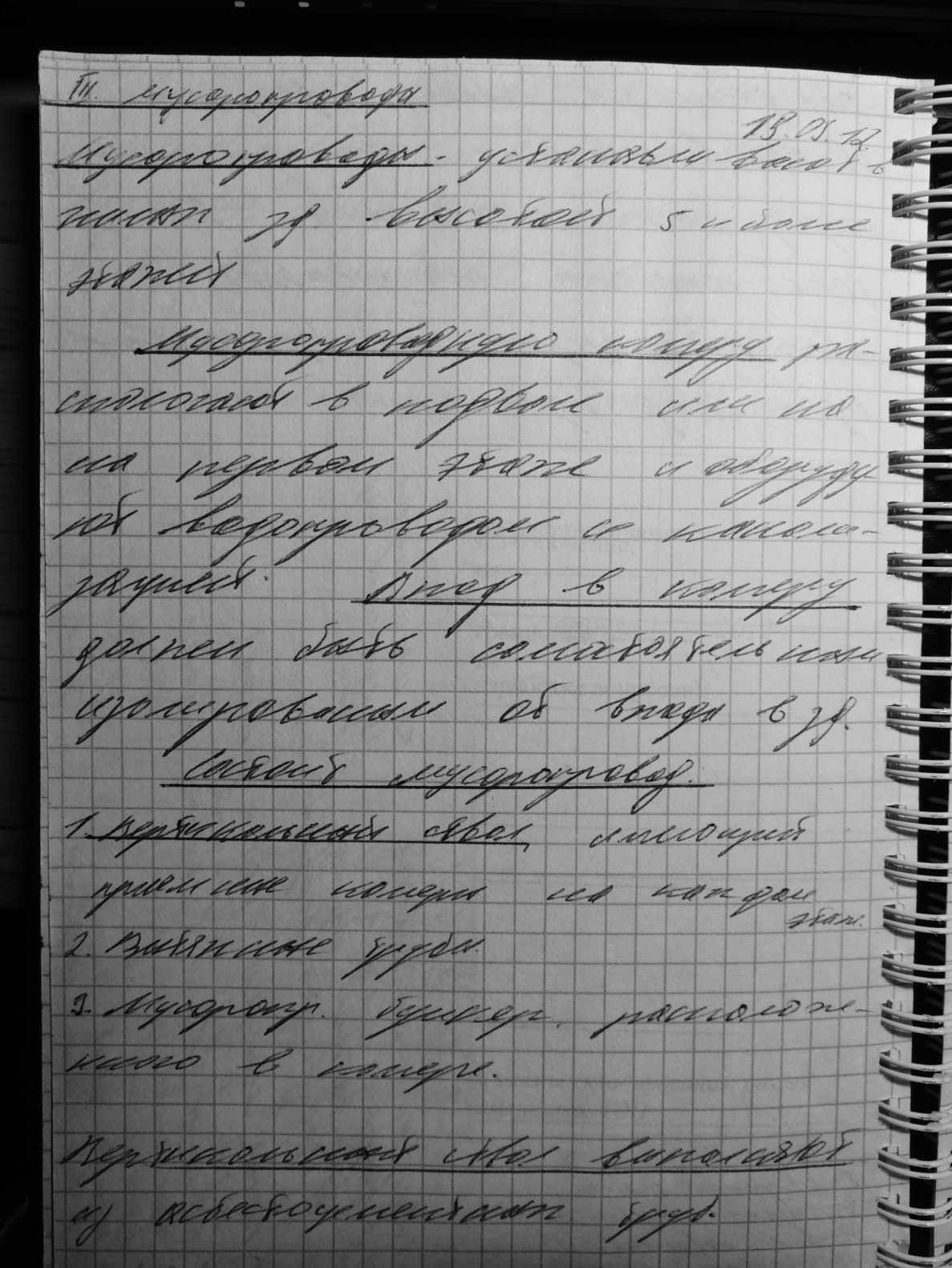

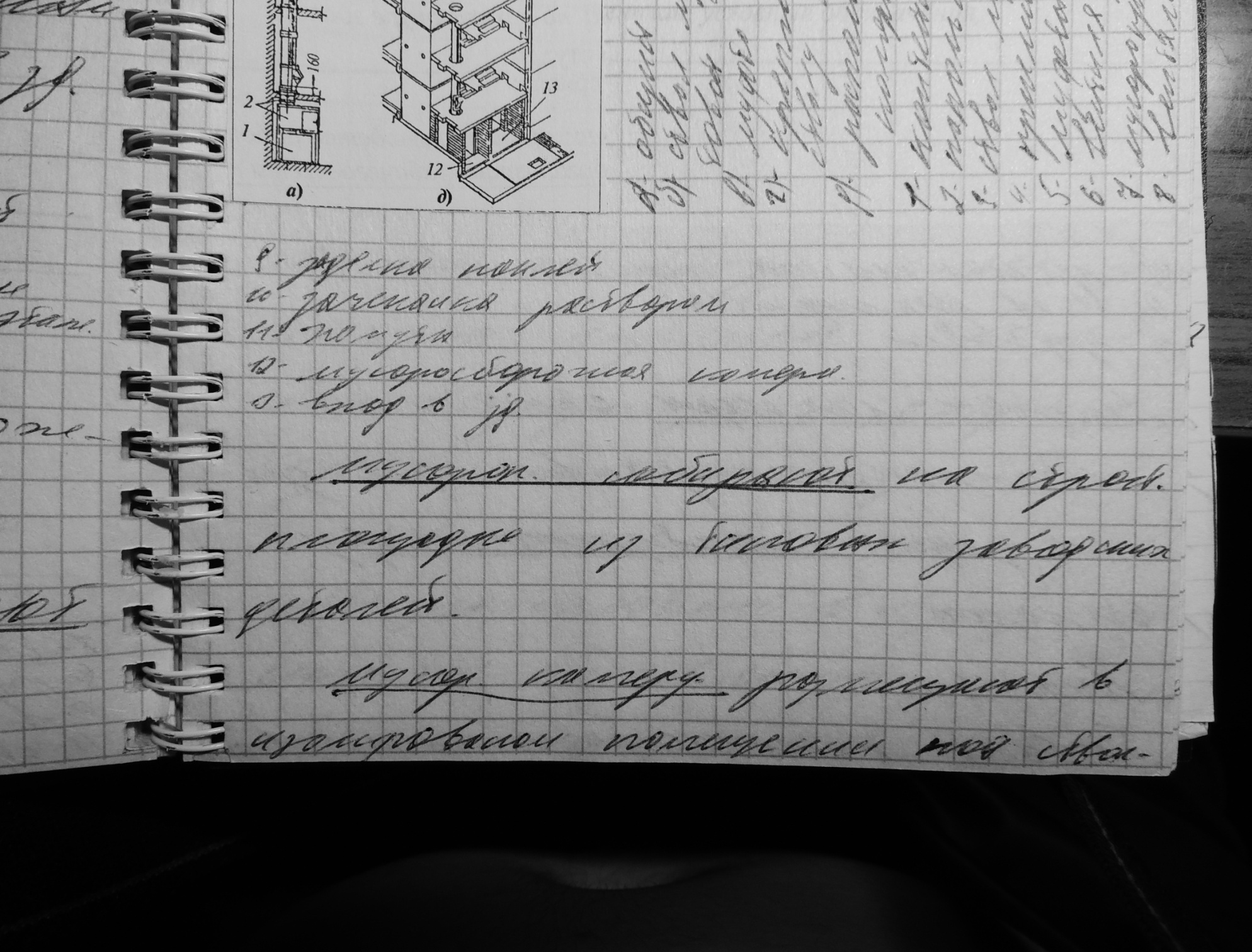

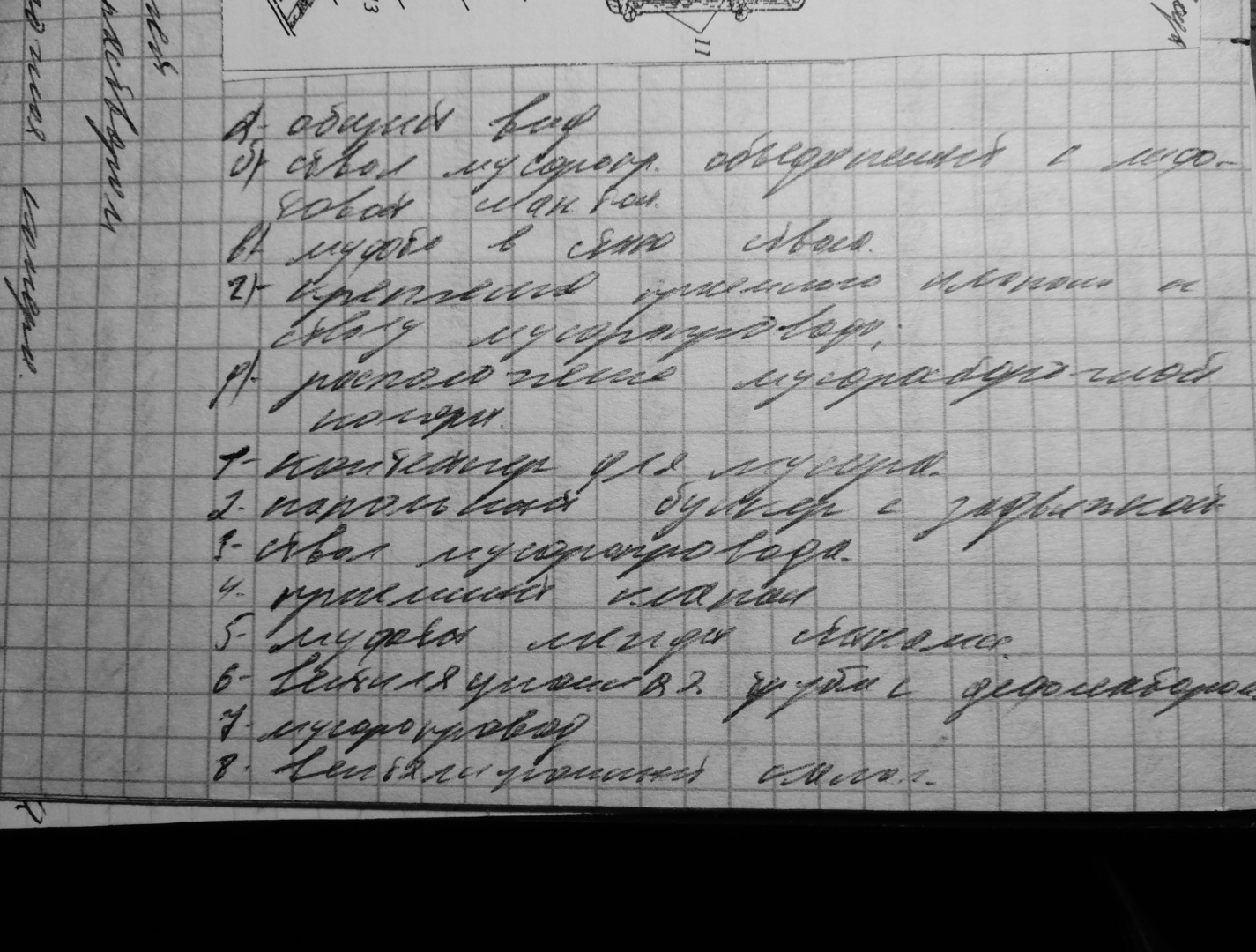

Мусоропроводы зданий

Монтаж, испытание и эксплуатация внутренней канализации???

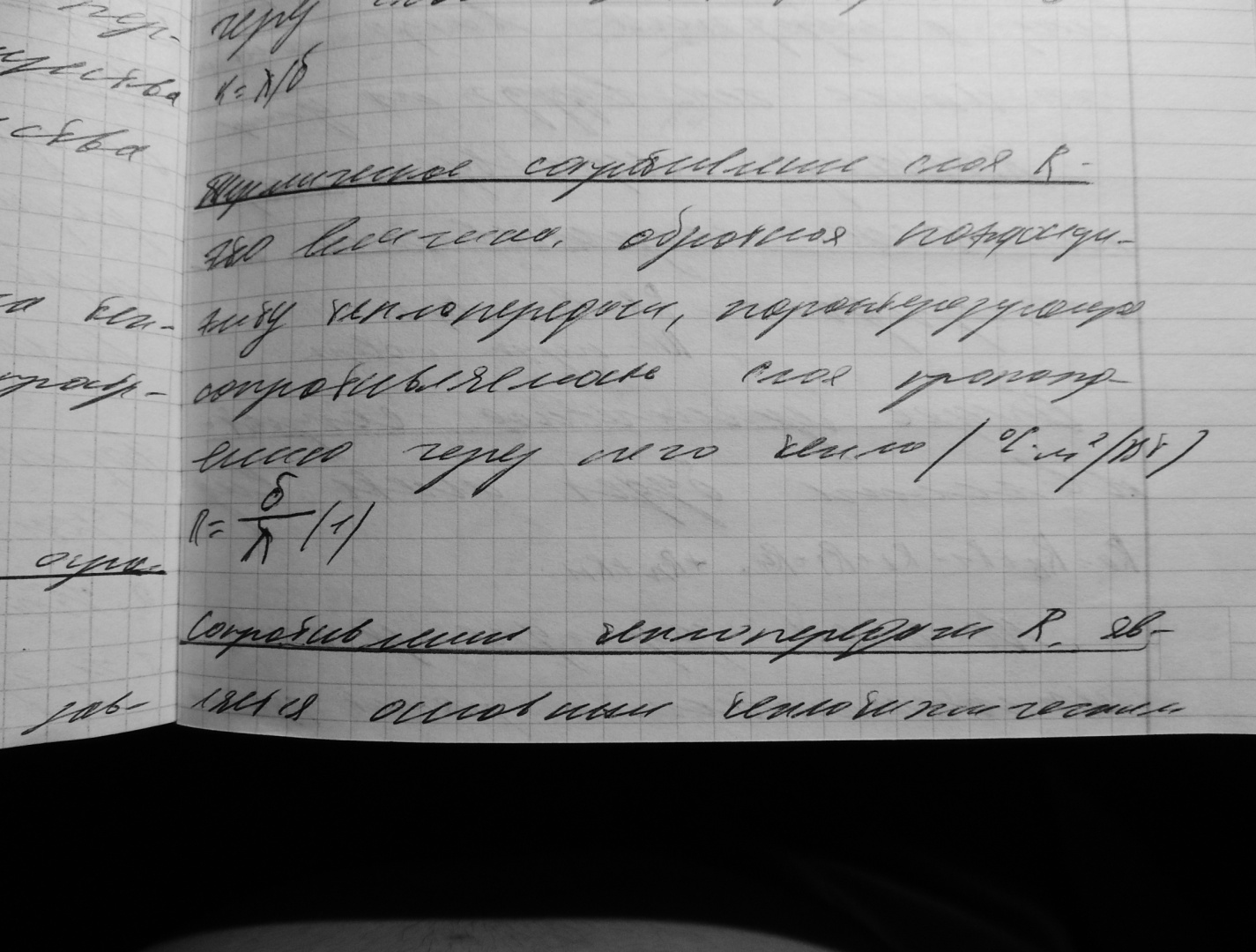

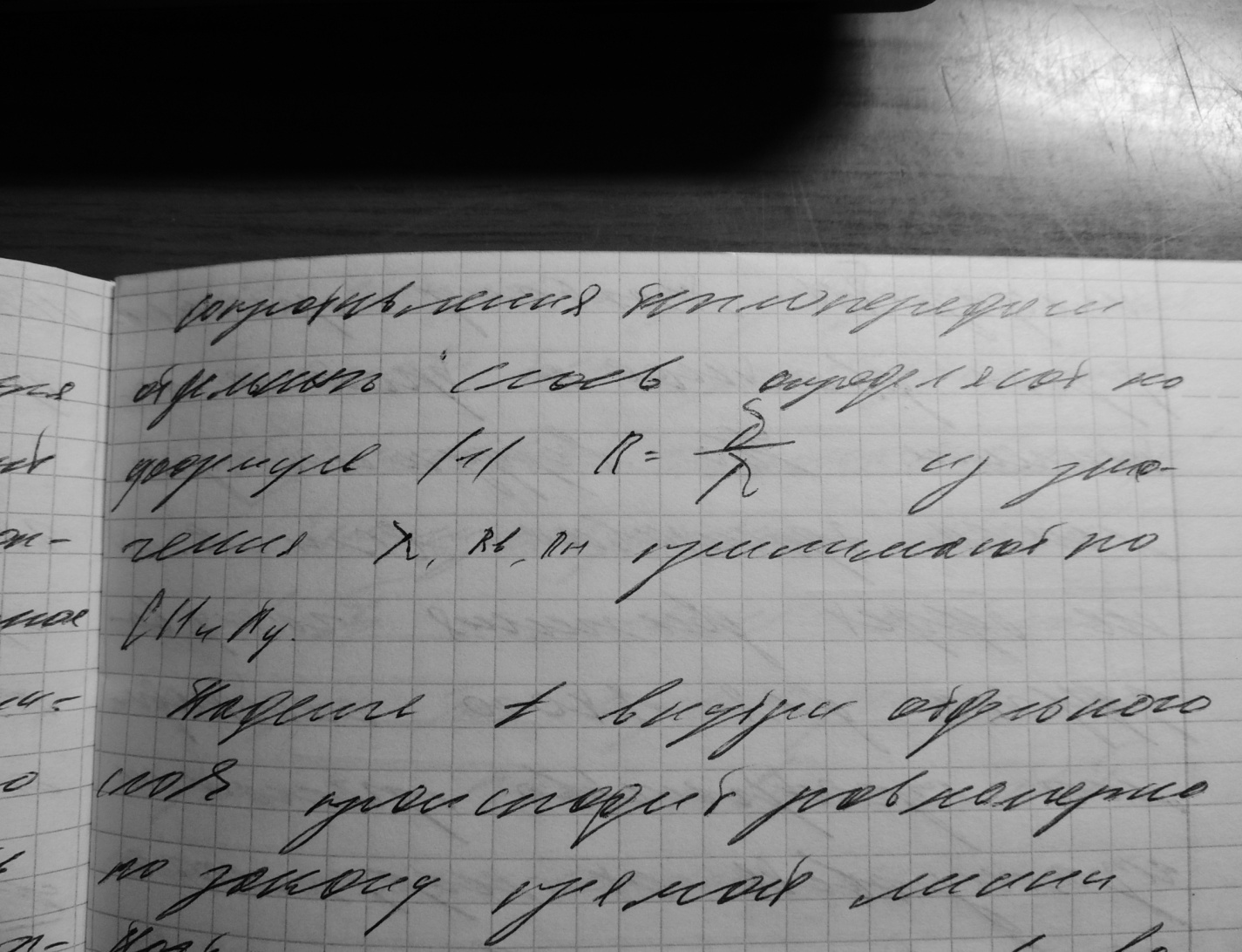

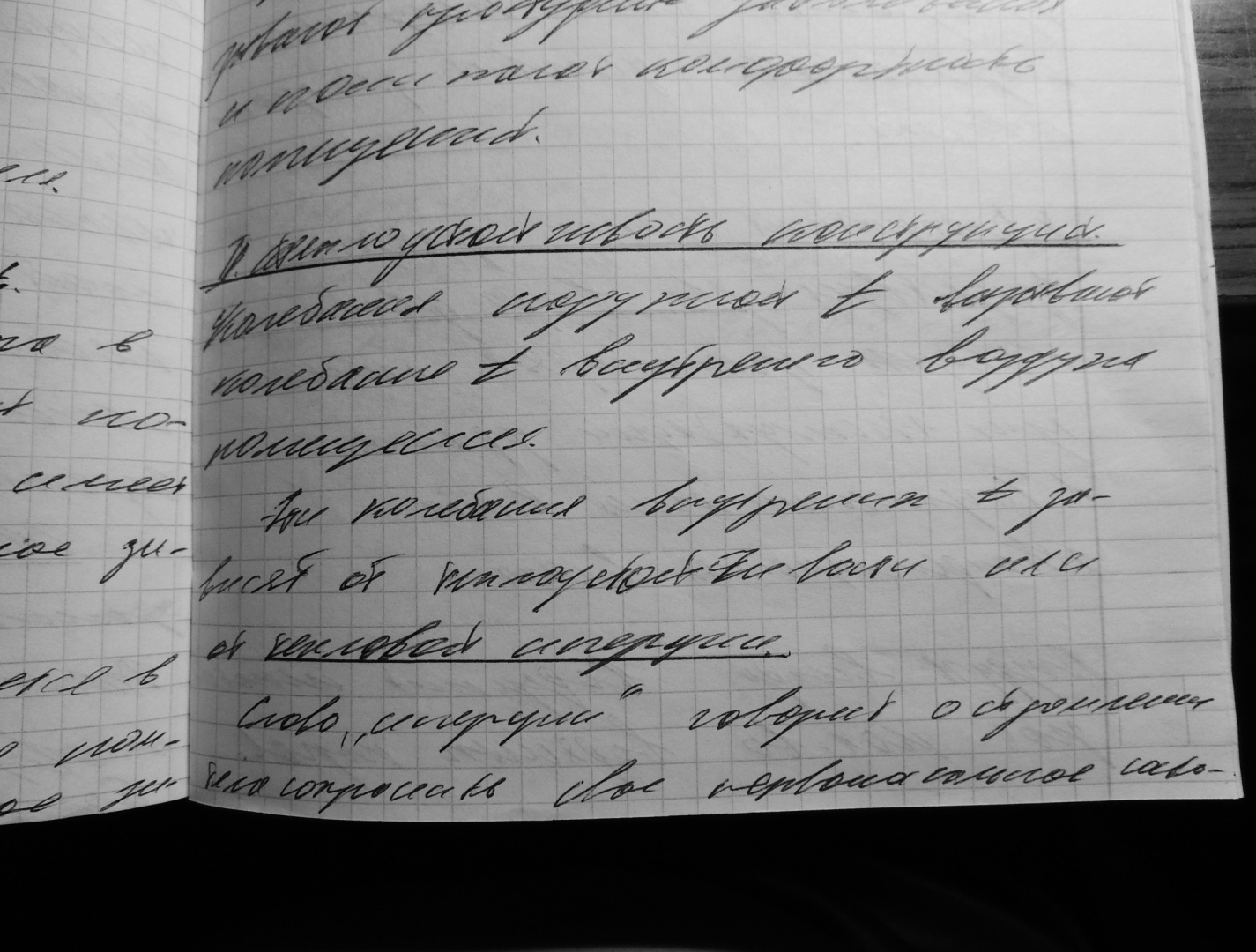

Основы строительной теплотехники

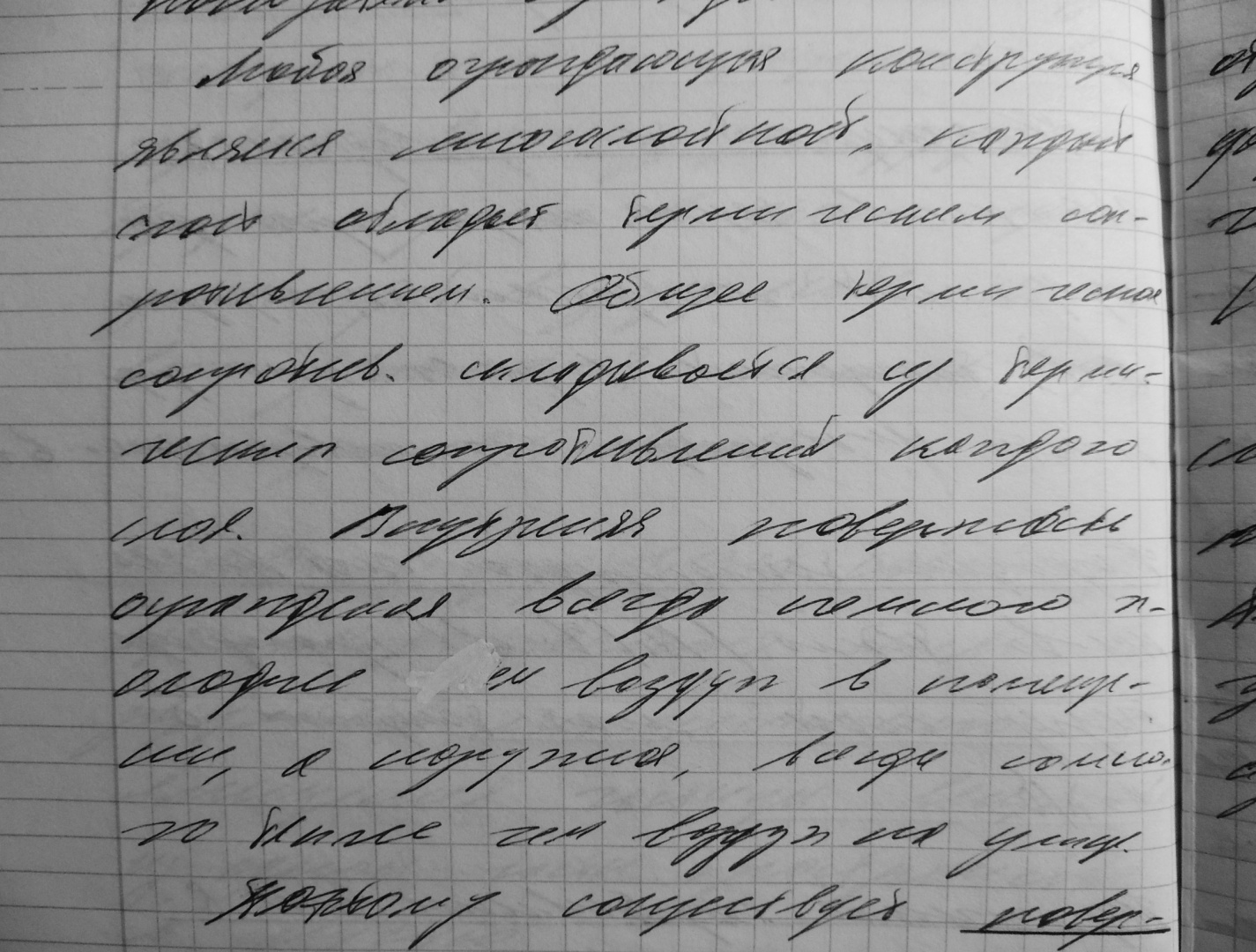

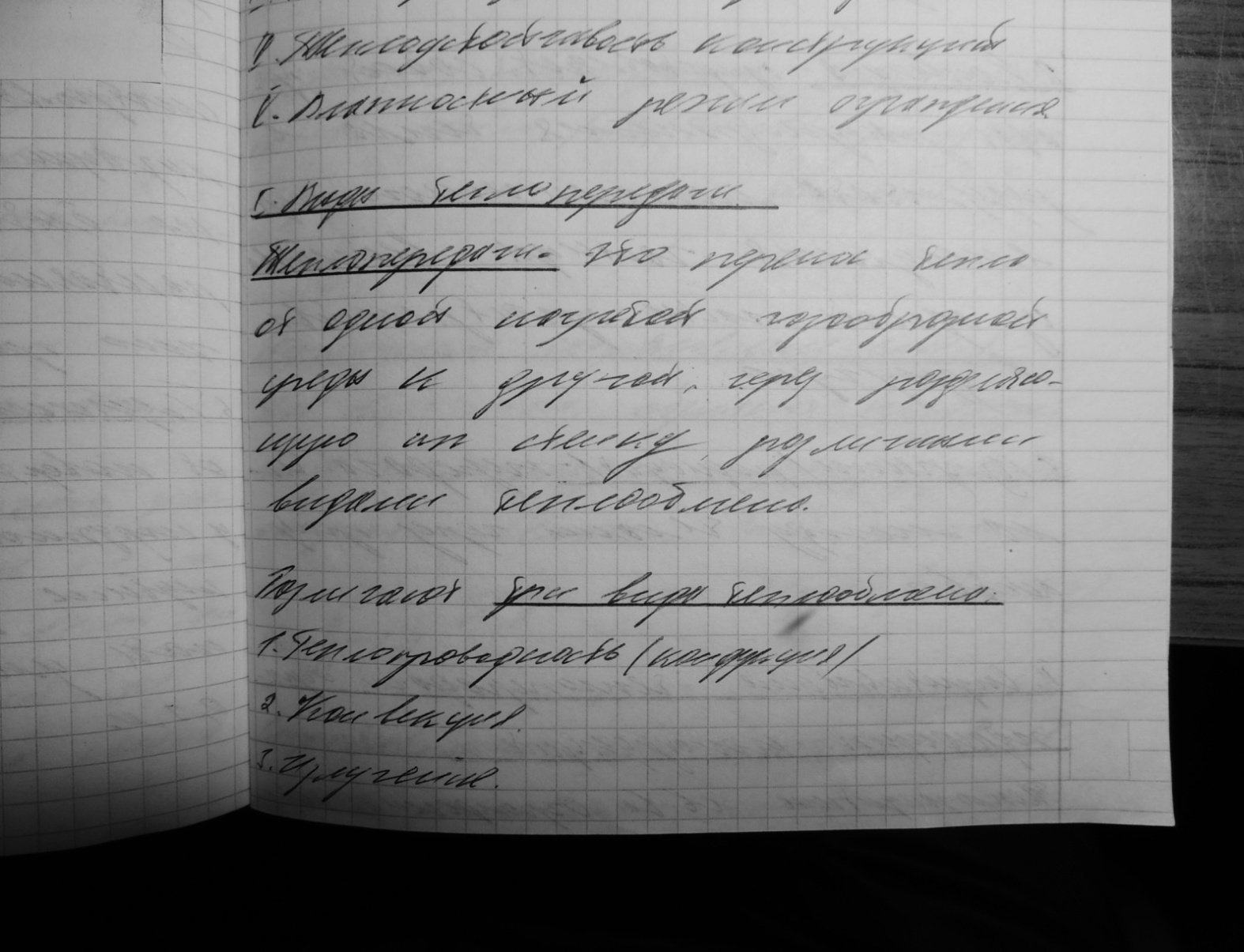

Виды теплопередачи

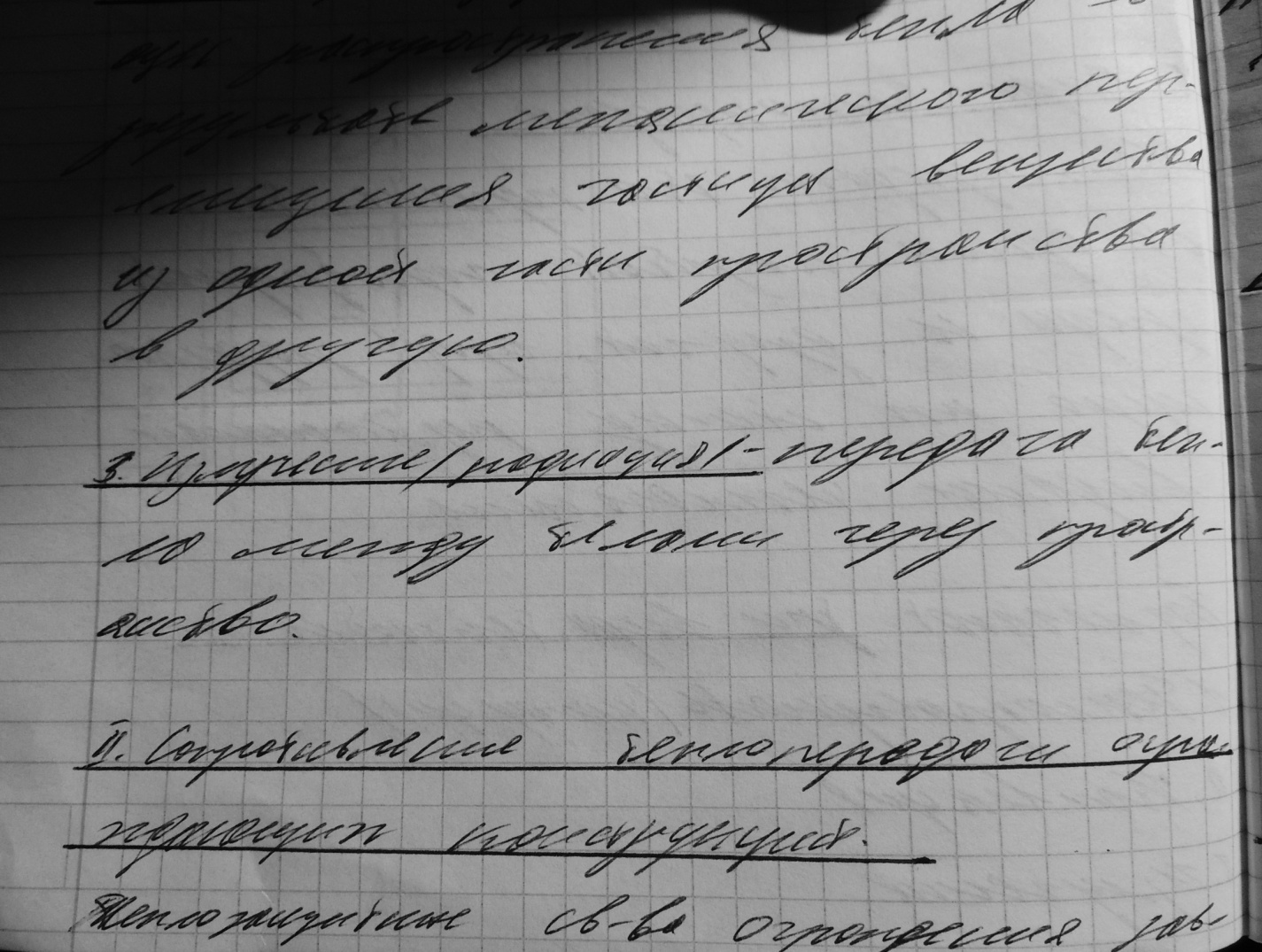

Различают три вида теплообмена:

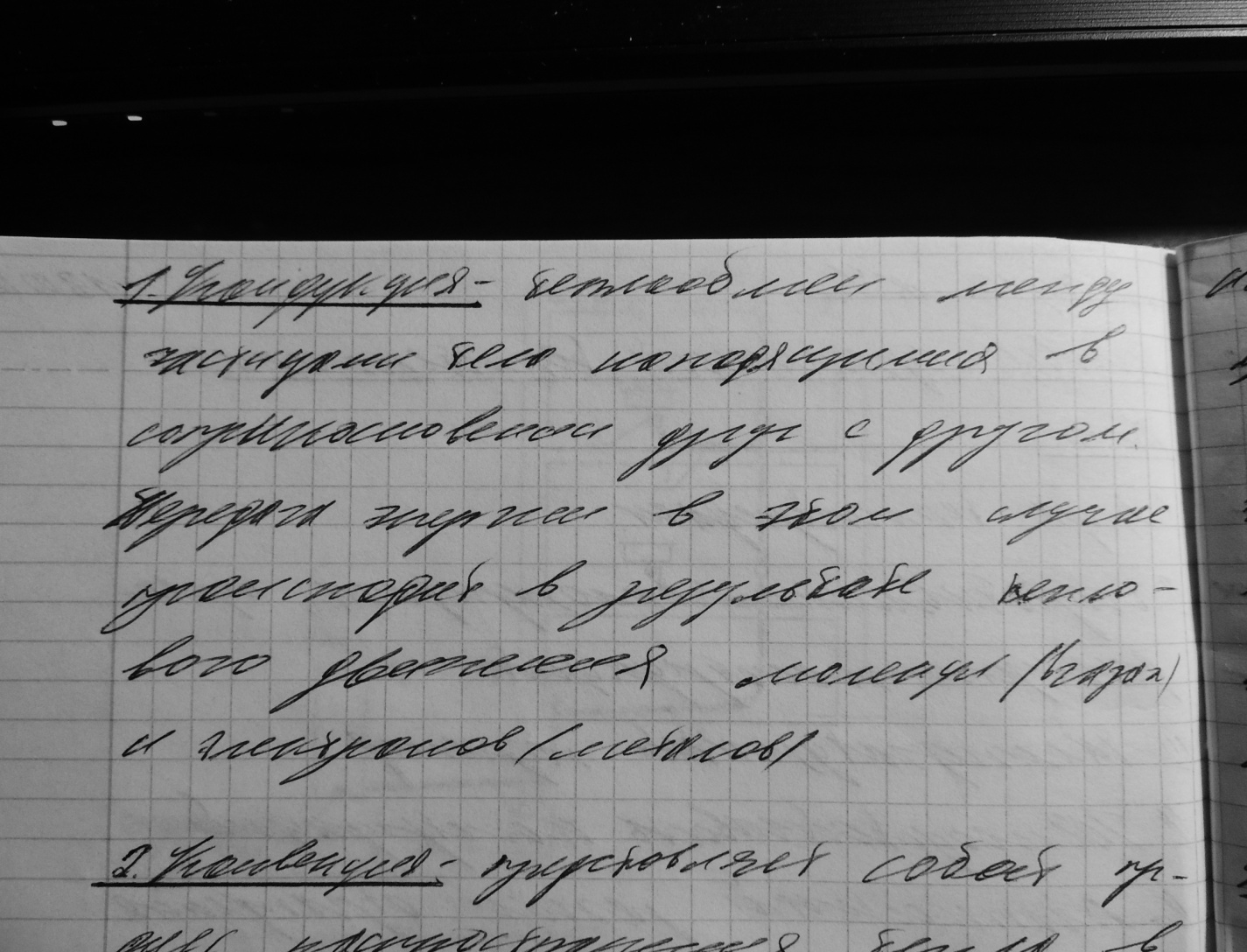

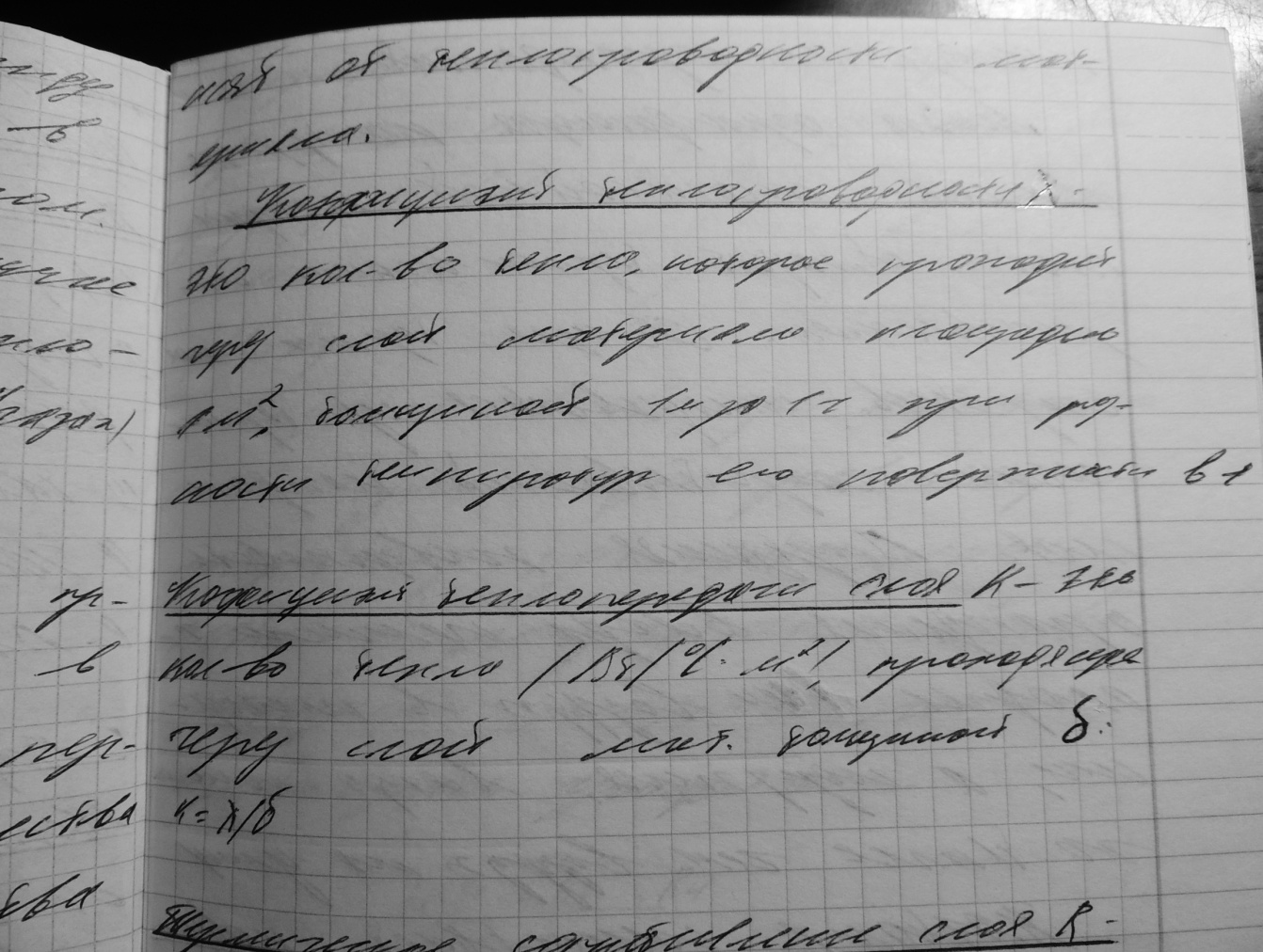

1теплопроводность (кондукция)

2.конвекция

3.излучение

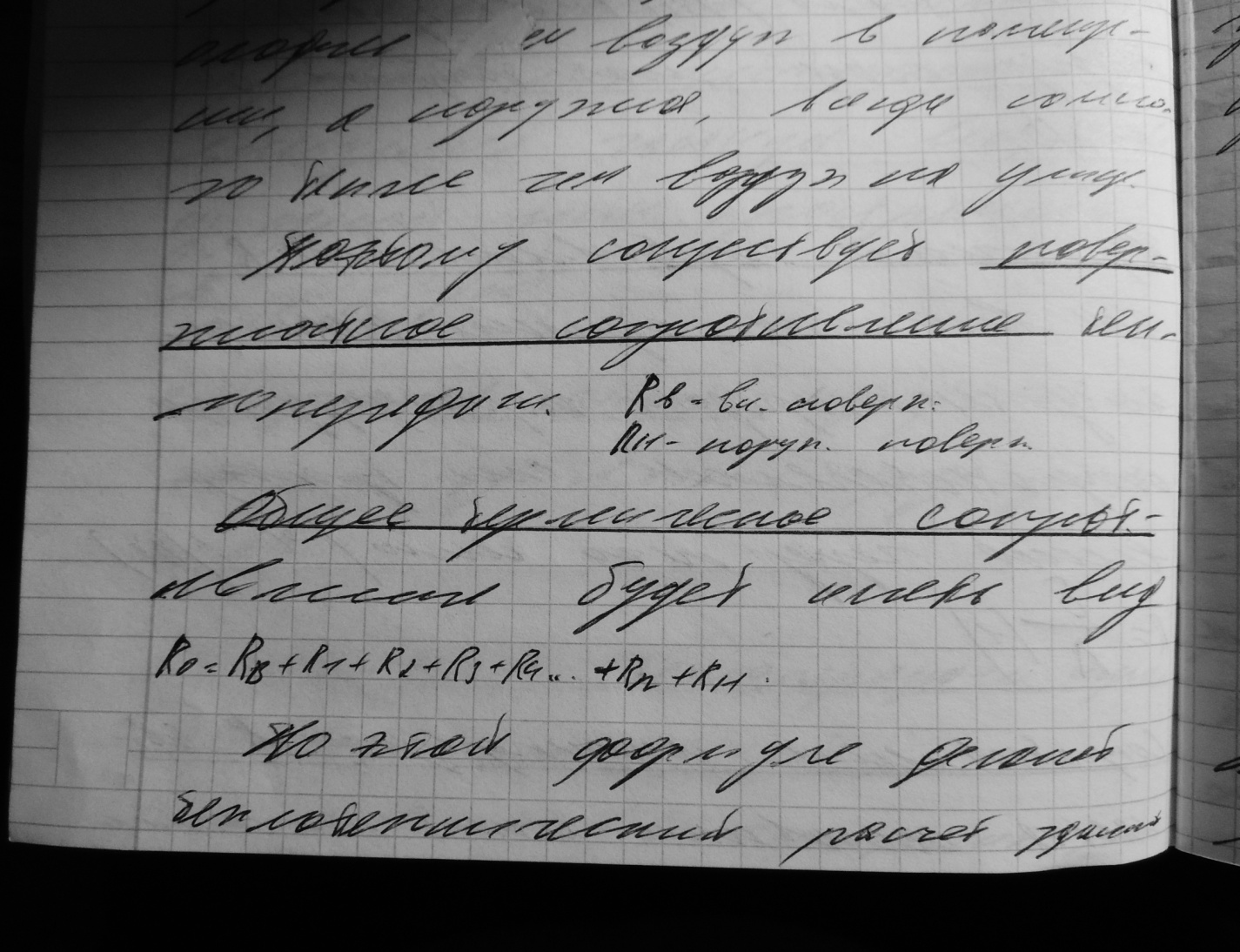

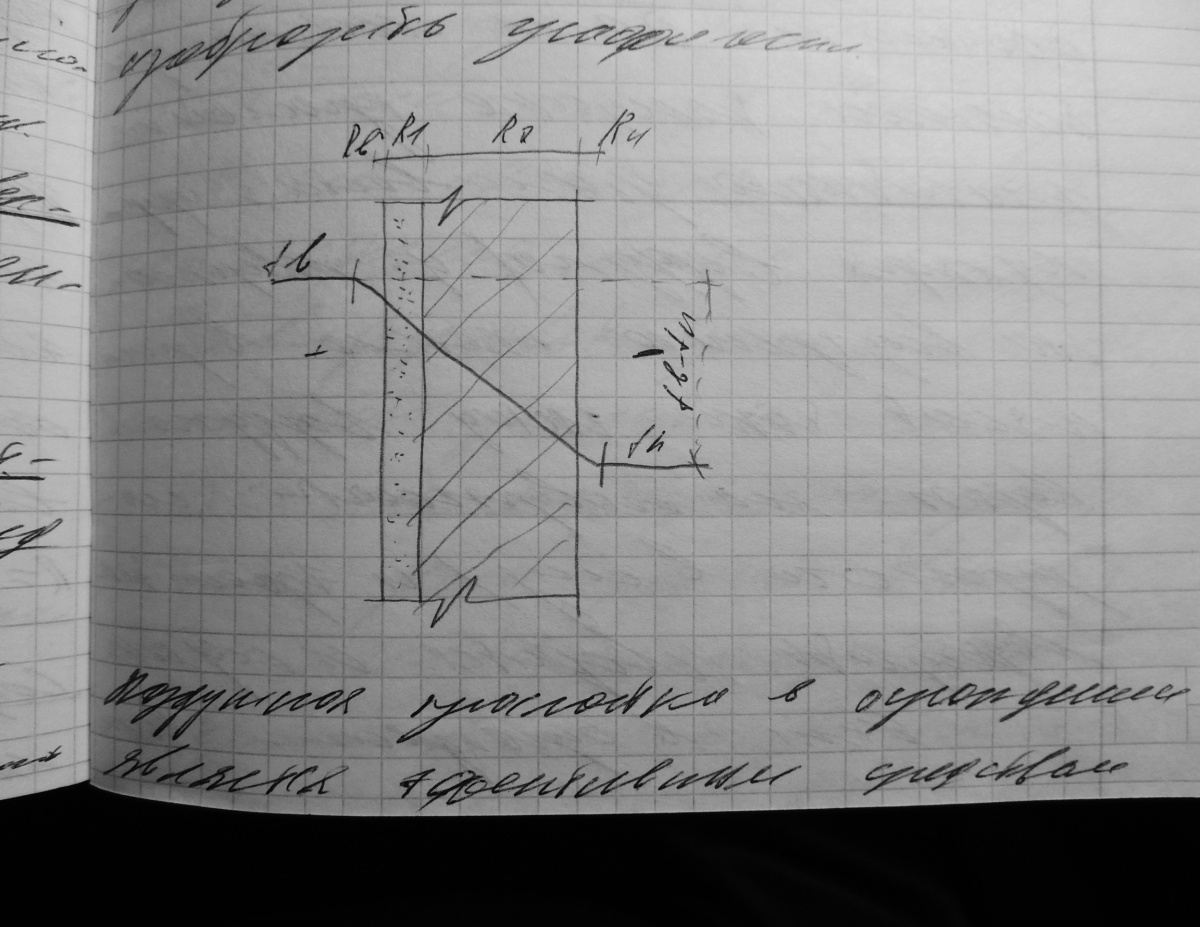

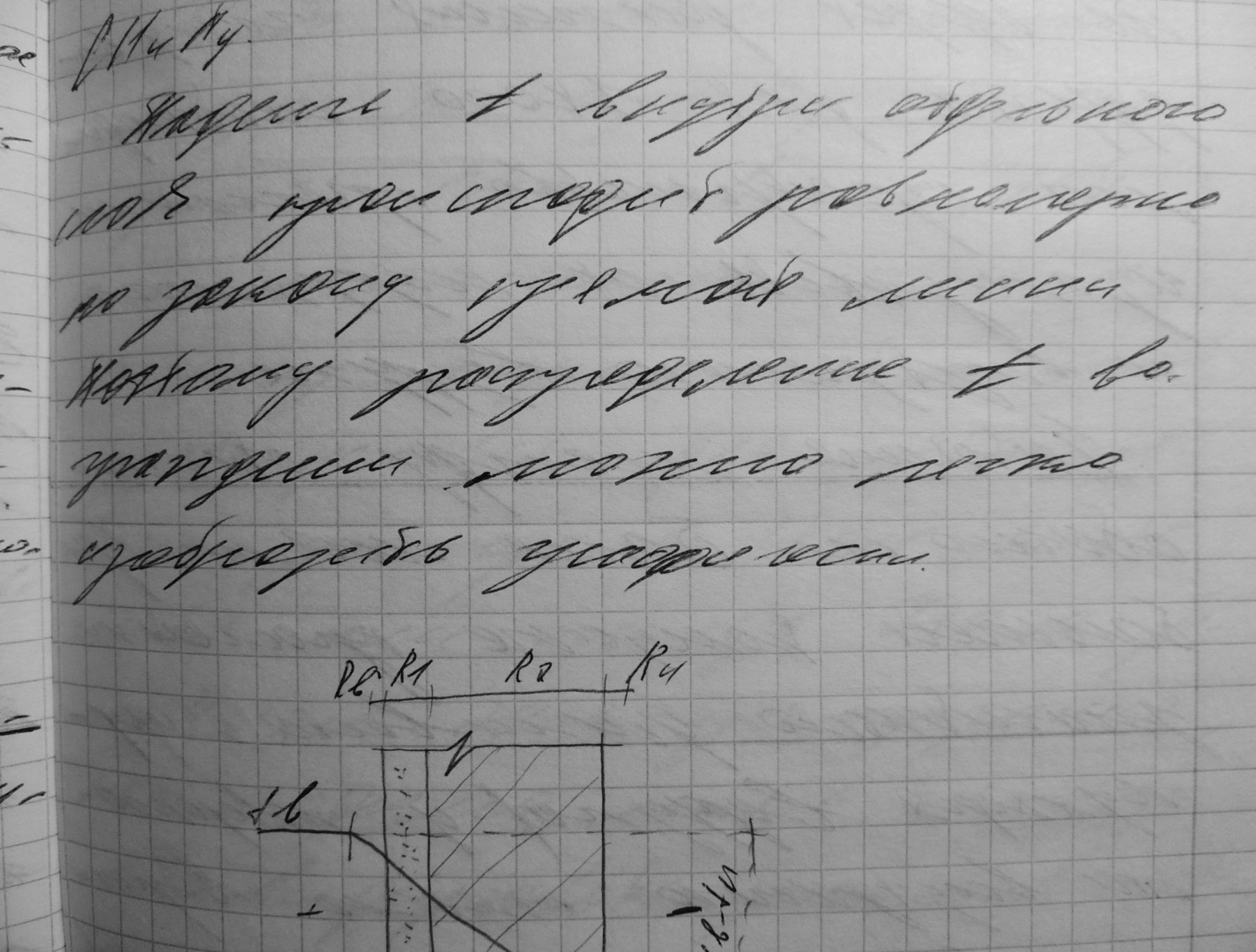

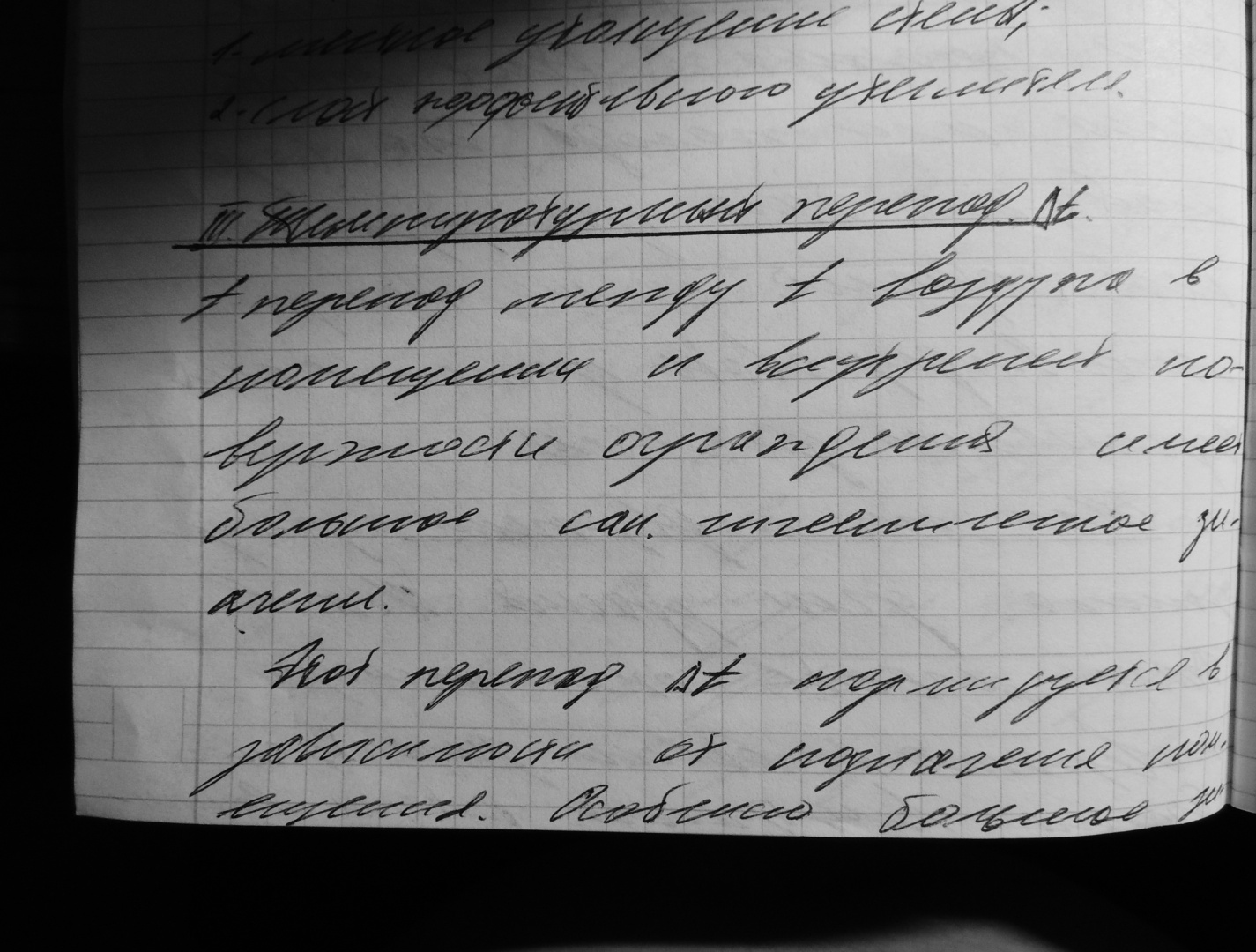

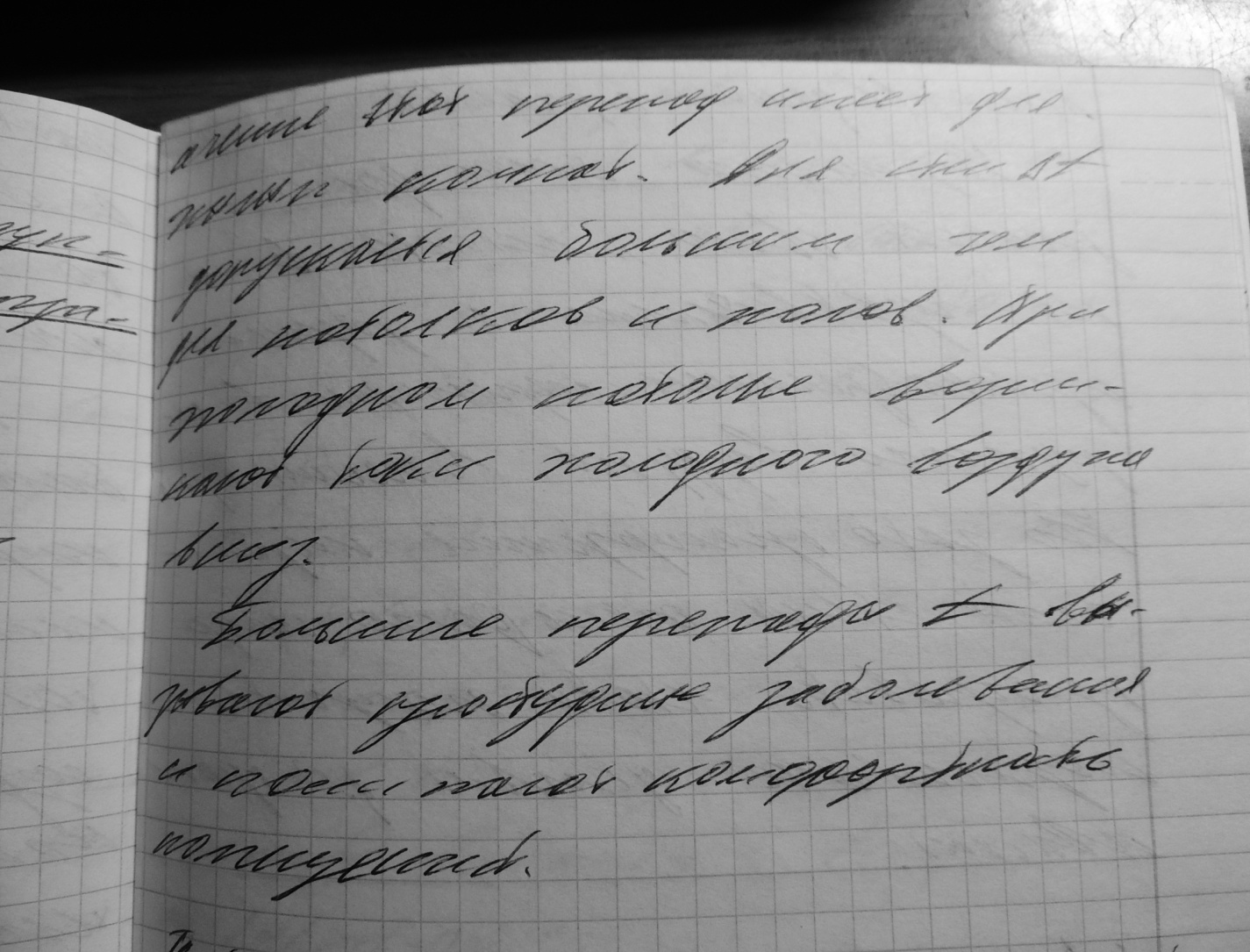

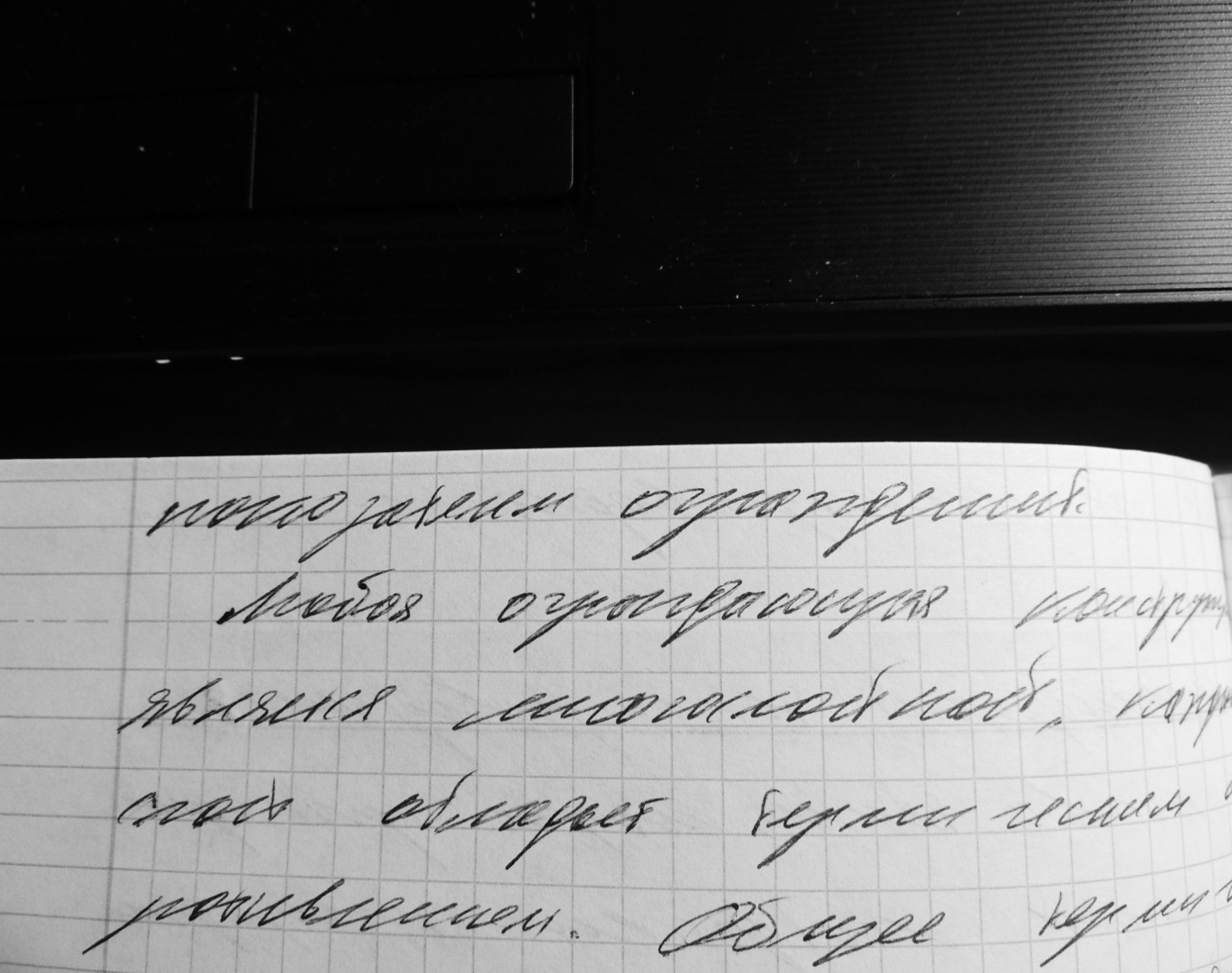

Температурный перепад

Теплоустойчивость конструкций

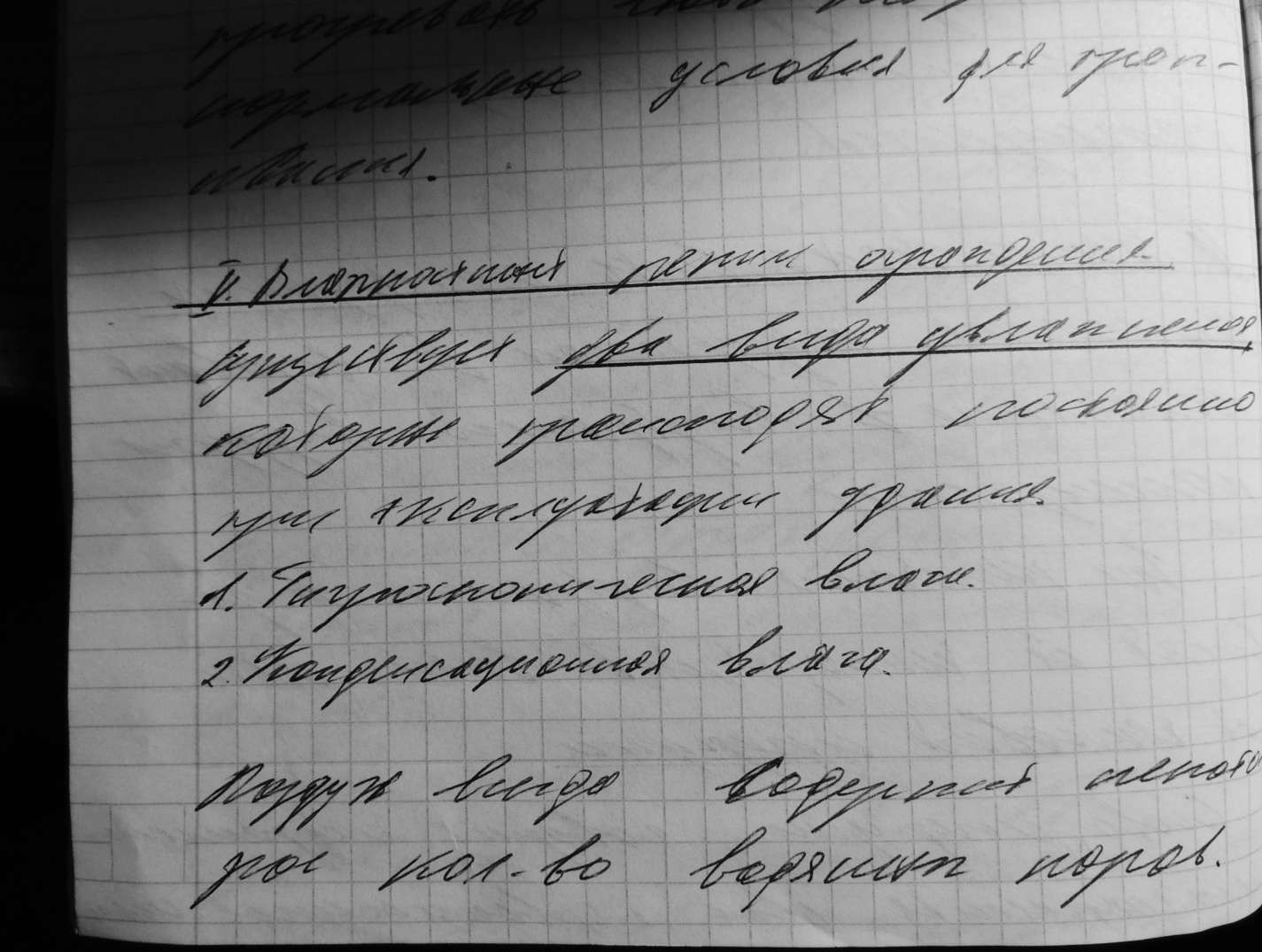

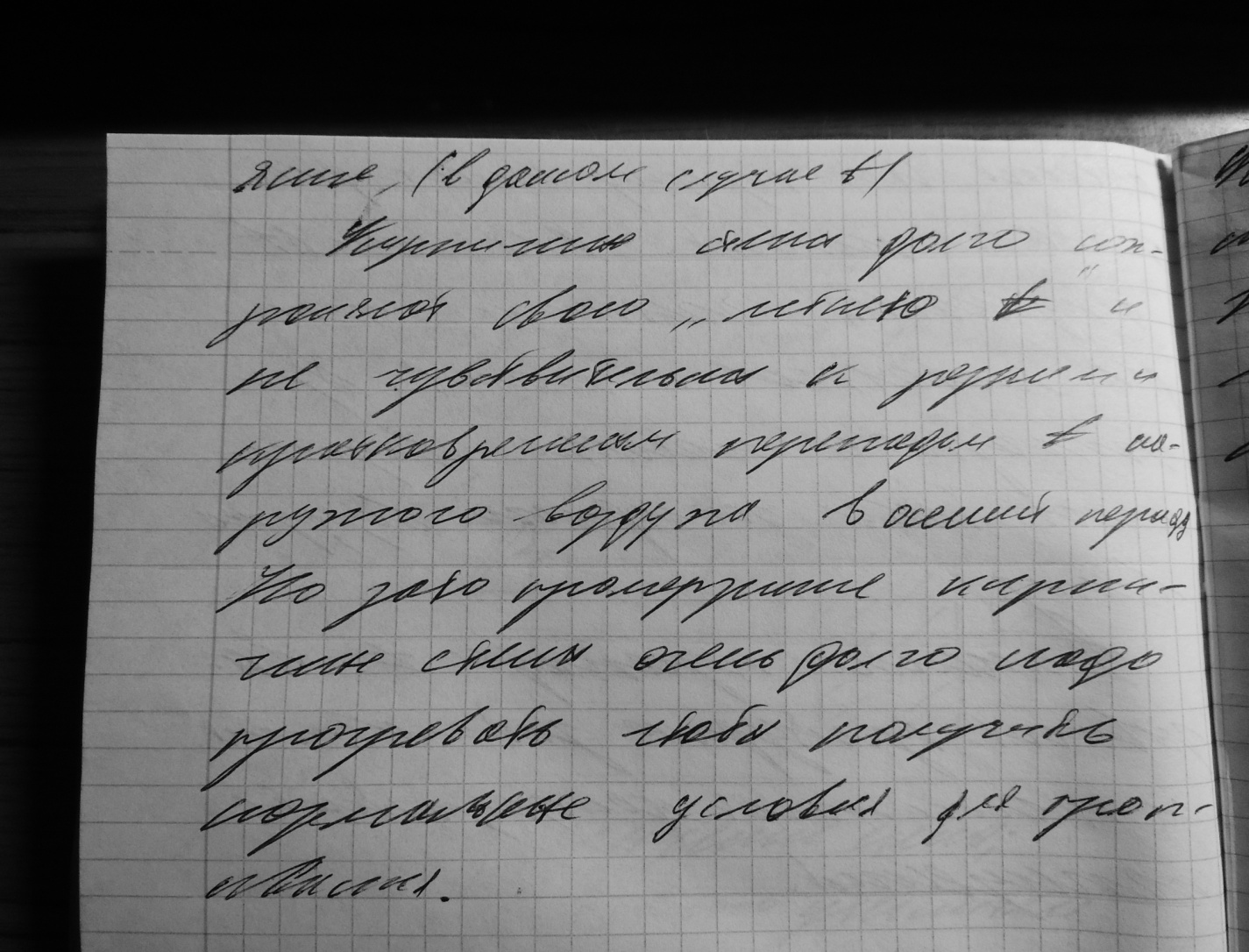

Влажностный режим ограждения

Теплоснабжение поселений

1. Теплоносители:

1Вода обладает большой теплоемкостью с = 4,19 кДж, теплопроводностью, позволяет создавать эффективные теплообменные аппараты.

Плотность воды меняется в зависимости от температуры, поэтому устанавливают специальные расширительные баки. Присутствие растворимых солей приводит к зарастанию сечения трубопровода.

Необходимо учитывать, что при температуре 0^оС вода замерзает и увеличивается в объеме, при температуре 100^оС и давления 0,1 МПа закипает, при повышения давления повышается температура кипения.

1. Водяной пар. Различают насыщенный пар (влажный), перегретый (сухой). В системах обычно используют насыщенный пар, так как он при охлаждении, конденсируясь, отдает скрытую теплоту парообразования, значительно превосходящую теплоту перегрева пара. Эффективность передачи теплоты от пара к стенке в процессе конденсации очень высока, что позволяет делать паровые теплообменники компактными.

В отличие от воды плотность пара сильно зависит от давления, с увеличением давления плотность пара увеличивается. При одинаковом давление и температуре плотность водяного пара меньше, чем плотность воды и воздуха. Стоимость водяного пара выше, чем воды, так как требует дополнительное оборудование, меры по сохранению и возврату конденсата.

2. Воздух имеет низкую массовую теплоёмкость

С_р =1,0кДж/кг·К, т.е. требуется большое его количество. Теплопроводность низка, плотность невелика и зависит от температуры. Стоимость мала, лишь по устранению пыли.

3. Дымовые газы - близки к воздуху. Теплоотдача выше. В связи с содержанием вредных веществ долговечность оборудования резко сокращается. При охлаждении газа может возникнуть конденсат, зимой приводит к отсырению конструкций.

4. Антифризы – 50-60% водный раствор технического этиленгликоля (2-хатомный спирт). Ядовиты, коррозионны, не замерзают (до -40^оС). Плотность меньше воды, при нагревание увеличивают объём.

2. Централизованное теплоснабжение

Система теплоснабжения состоит из 3 основных элементов: источников теплоты, трубопроводов транспорта теплоносителя и потребителей тепла.

По характеру тепловых нагрузок различают сезонные и постоянные потребители.

К сезонным относят системы отопления, вентиляции, кондиционирования, тепловые нагрузки которых изменяются в соответствие с температурой наружного воздуха.

К постоянным относятся производственные, системы горячего водоснабжения.

Для выбора мощности тепла необходимы сведения о тепловых нагрузках потребителей.

Нагрузки производственных предприятий принимаются по соответственным нормам расхода теплоты на единицу продукции.

Отопительные системы различают:

- по источнику приготовления тепла: централизованные, когда обслуживают нескольких потребителей и децентрализованные, когда источник вблизи потребителя и один.

Централизованный источник это ТЭЦ, вырабатывающая электрическую и тепловую энергию; котельные

-по роду теплоносителя: паровые, водяные, воздушные

3. Тепловые сети

Классифицируются:

1) по числу труб:

• однотрубные системы, где вода после отопления должна быть использована полностью в горячем водоснабжении. Применяются редко ввиду трудности выполнения этого условия;

• трехтрубные, где две трубы используются для подачи теплоносителя с разными параметрами (для отопления: 90-95^оС и горячей воды), а возврат по общей трубе;

• четырехтрубные, где одна пара для ГВС, другая для отопления;

• двухтрубная - подающая общая для ГВС и отопления и общая обратка, а в паровых сетях - паропровод и конденсатопровод.

2) по способу обеспечения ГВС различают сети:

• закрытые, где для ГВС используется водопроводная вода, подогретая в подогревателях и полностью возвращаемая к теплоисточнику;

• открытые, где вода для ГВС берется из теплосети и убыль восполняется централизованной подпиткой у теплоисточника

3) по ориентации на местности различают магистральные распределительные сети:

• кольцевые, где участки к отдельным потребителям соединяются перемычками и при повреждение отдельных участков возможна подача теплоносителя окружными путями.

• радиальные, где повреждения на сети вызывают прекращение подачи теплоносителя на всем вышележащем участке.

4) по способу прокладки:

• надземный, более дешевый, используется вне мест заселения, где допустимо по архитектурным соображениям;

• подземный, прокладываемый под землей. Различают канальный и бесканальный.

Канальная прокладка представляет собой укладку труб в специальные ж/бетонные каналы, защищающие трубы от механических повреждений, воды и т.д. Различают каналы проходные, полупроходные, непроходные. Проходные используются при наличие не менее пяти труб большого диаметра, при прокладки в местах, не допускающих вскрытия каналов (под ж/д путями, автотрассами и.т.д.). Полупроходные допускают проход человек Са в согнутом положение, используют в стесненных условиях. Чаще используются непроходные. В одном канале прокладываются трубопроводы различного назначения.

Бесканальная прокладка снижает стоимость сетей и в последнее время используется чаще. В этом случае трубопроводы идут с тепло и гидроизоляцией, после монтажа изолируют соединения.

Минимальное расстояние до перекрытий каналов или до верха оболочки труб 0,7 м.
