Р ис. 5. Термоэлектрический пиранометр Янишевского.

1 — винты для установки уровня, 2 — уровень,

3 — винт, 4 — термоэлектрическая батарея,

5 — стеклянный колпак, 6 — трубка для установки теневого экрана.

Термоэлектический альбедометр — служит для измерения радиации, отраженной от земной поверхности, и для определения альбедо. Прибор состоит из головки пиранометра и специальной рукояти, позволяющей придать головке пиранометра два положения: приемником вверх и приемником вниз (рис.6). При положение приемной поверхности прибора вверх измеряется суммарная радиация, а при положение вниз — радиация отраженная от земной поверхности. Зная эти величины, по формуле (4) можно определить альбедо.

а) б)

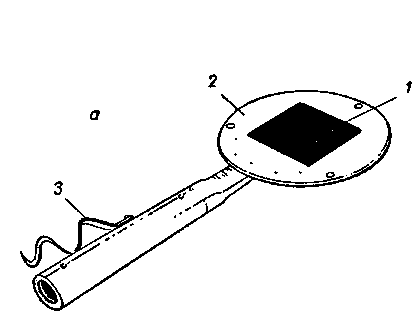

Рис. 6. Альбедометр походный.

а) положение приемной частью вверх, б) положение приемной частью вниз

1- головка пиранометра, 2 — рукоять,

3 — провода для подключения к гальванометру

Термоэлектрический балансомер — служит для определения радиационного баланса земной поверхности, в нем одна зачерненная приемная пластина направлена вверх, а другая вниз (рис.7) В дневной время на верхнюю пластину поступает суммарная радиация Q и излучение атмосферы Е_а, а на нижнюю пластину — отраженная радиация R и излучение земной поверхности Е_з. По разнице нагревания пластинок можно определить радиационный баланс земной поверхности. Ночью, когда Q и R равны нулю, наблюдается только эффективное излучение.

Рис.7. Термоэлектрический балансомер

1 — приемные пластины, 2 — корпус, 3 — провода от термобатарей.

Гелиограф — служит для непрерывной записи продолжительности солнечного сияния. Основной частью гелиографа является стеклянный шар, в фокусе которого установлена дугообразная пластина, имеющая три паза для закладывания специальных лент (верхний паз — для зимы, средний — для осени и весны, и нижний — для лета). Гелиограф устанавливают на открытой площадке, доступной солнечным лучам в течение всего дня, на высоте 2 м или на крыше здания метеостанции. Солнечные лучи пройдя сквозь стеклянный шар, фокусируются и оставляют прожег на ленте. По длине прожега на ленте определяют продолжительность солнечного сияния.

Р ис. 8. Гелиограф
