1) Системы многоканальной передачи по линиям связи
На линиях связи организуются аналоговые и цифровые системы передачи информации (АСП и ЦСП). Аналоговые системы передачи основаны на частотном разделении сигналов, С помощью электрических фильтров весь передаваемый спектр делится на частотные полосы. В качестве базового принят телефонный канал шириной 4 кГц—канал ТЧ. Чем шире полоса частот, которую можно передавать по ЛС, тем больше можно получить каналов и дешевле их стоимость.
Цифровые системы передачи основаны на временном разделении каналов. Здесь передача по линии сигналов различных сообщений осуществляется поочередно, т. е. со сдвигом во времени. В этом случае по линии распространяются импульсы определенной последовательности и длительности, образующие цифровые сигналы. Для этого все виды информации (телефонная, радиовещание, телевидение и др.) предварительно кодируют. В современных цифровых системах связи наибольшее распространение получила импульсно-кодовая модуляция (ИКМ) с импульсами микросекундной и наноcекундной длительности.
Достоинством цифровых систем передачи являются: - большая дальность связи; - облегченные требования к защищенности цепей; - возможность создания единой интегральной системы связи; - простота технологии производства аппаратуры ЦСП; - возможность непосредственного ввода и скоростной обработки импульсной информации с помощью ЭВМ; - автоматизация передачи данных.
Недостатком является расширение полосы частот до 64 кГц на телефонный канал (при частотной системе 4 кГц).
Наибольшее применение получили аналоговые системы передачи по коаксиальным кабелям типов К-1920 и К-3600, К-5400. По малогабаритным коаксиальным кабелям широко используется система К-300. Основной системой передачи по междугородным симметричным кабелям является система К-60. Применяется также система К-1020. На кабельных линиях зоновой (внутриобластной) связи применяются системы на 60 каналов по симметричным кабелям и 120—420 каналов по однокоаксиальному кабелю. Сельская связь базируется на использовании облегченных пластмассовых кабелей и систем передачи на 6 и 12 каналов.

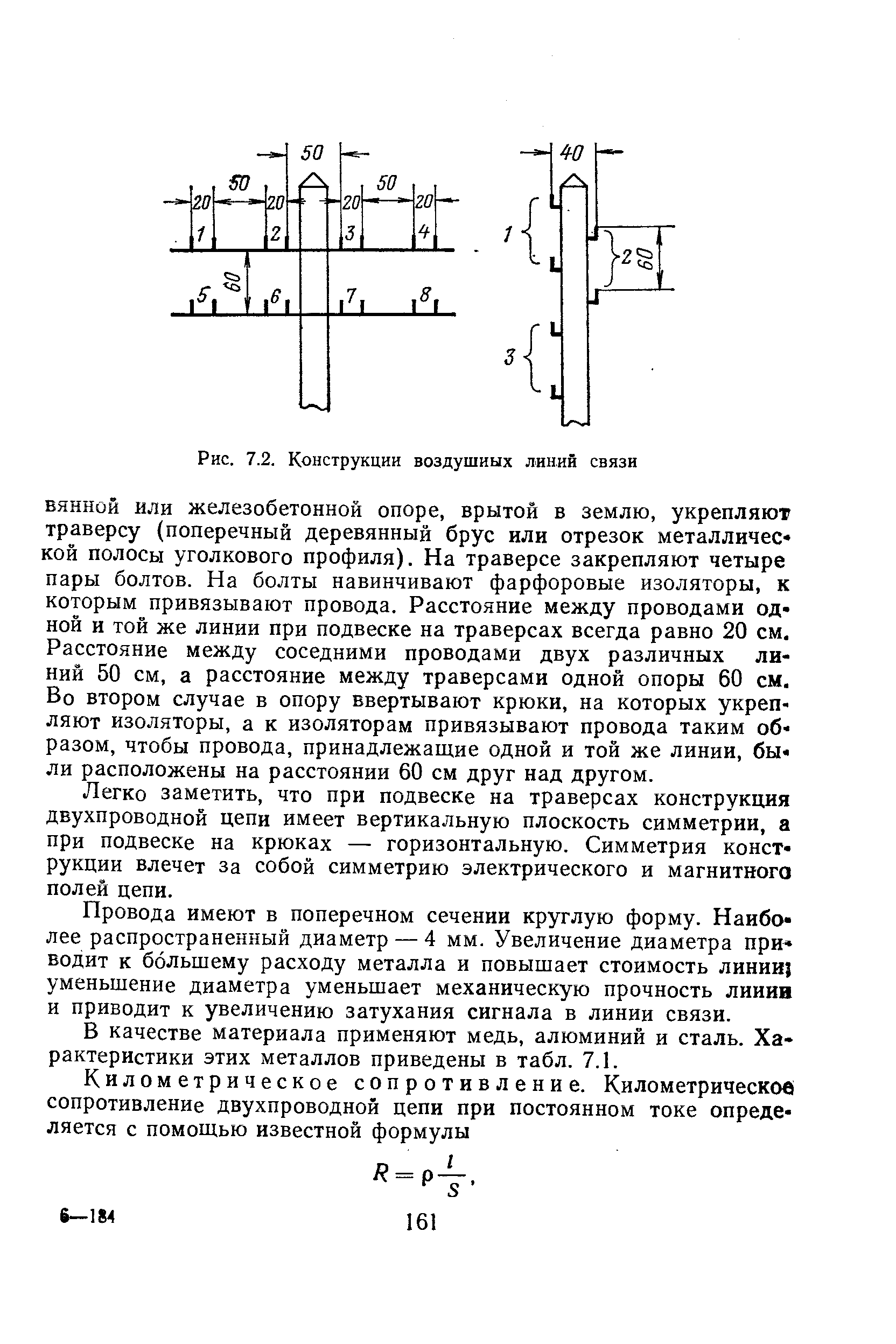

3) Опоры воздушных столбовых линий:
а) промежуточные, устанавливаемые на прямолинейных участках линии;
б) угловые, устанавливаемые в местах изменения направления линии;
в) переходные, устанавливаемые в местах перехода линий связи через железные, автомобильные дороги, водные и другие преграды;
г) контрольные, устанавливаемые в местах, где провода линии подвергаются контрольным электроизмерениям и испытаниям;
д) оконечные (вводные) и кабельные, устанавливаемые в пунктах ввода проводов в предприятия связи или здания другого назначения или при переходе с воздушной линии на кабельную.
8.3.2 По материалу изготовления опоры подразделяются на деревянные, железобетонные и деревянные в железобетонных приставках.
8.3.3 Деревянные опоры должны изготавливаться из хвойных пород деревьев: сосны, лиственницы, кедра и ели.
8.3.4 Деревянные опоры, приставки и траверсы должны быть пропитаны антисептиком.
8.3.5 В целях экономии древесины и увеличения срока эксплуатации ВЛС необходимо осуществлять изготовление и применение железобетонных опор и приставок.
8.3.6 Железобетонные опоры для воздушных линий связи различаются по форме поперечного сечения, прочности на изгиб и длине.Они изготавливаются длиной 6,5; 7,5 и 8,5 м. В зависимости от типов линий, числа подвешиваемых проводов, габарита линии и длины пролета железобетонные опоры рассчитаны на изгибающие моменты в плоскости, перпендикулярной оси линии связи: 1,75; 2,75; 4,4и6,8т-м.
8.3.7 Рекомендуется применять железобетонные опоры типа ПО (прямоугольная, облегченная с ненапряженной арматурой) или ГЮН (с предварительно напряженной стержневой арматурой) (рисунок 8.1).
Могут также применяться железобетонные опоры центрифугированные круглые.
Данные этих опор приведены в таблице 8.2.
8.3.8 Для удлинения опор и с целью экономии древесины следует применять железобетонные приставки прямоугольного типа ПР с ненапряженной стержневой арматурой (рисунок 8.2) и трапецеидального типа ПТ с предварительно напряженной стержневой арматурой.
Рисунок Опоры типа ПО и ПОН
Таблица 8 - Типы опор и их характеристики
Типы опор |
Расчетный изгибающий момент, тм. |
Размеры поперечного сечения |
Масса опоры, кг, при L м |
||
АхВ,см |
6,5 |
7,5 |
8,5 |
||
ПО-1,75 и ПОН-1,75 |
1,75 |
24 х 14 |
314 |
390 |
- |
ПО-2,75 и ПОН-2,75 |
2,75 |
24 х 14 |
410 |
455 |
- |
ПО-4,4 и ПОН-4,4 |
4,4 |
30 х 18 |
- |
725 |
810 |
ПО-6,8 и ПОН-6,8 |
6,8 |
30 х 18 |
- |
- |
810 |
а)
прямоугольного типа ПР; б) трапецеидального
типа ПТ
Рисунок - Приставки железобетонные
Справочные данные о железобетонных приставках приведены в таблице 8.3.
Таблица 8.3 - Справочные данные железобетонных приставок
Тип |
Расчетный изгибающий момент двойных железобетонных приставок с вкладышем, т.м |
Размеры поперечного сечения, мм, а -для ПР, a x b x h - для ПТ |
Масса, кг |
|
|
перпендикулярно коси направления линии |
вдоль оси направления линии |
|
|
1 |
2 |
3 |
4 |
5 |
ПР-0,6-2,8 ПР-0,6-3,0 ПР-0,8-3,0 ПР-0,8-3,2 ПР-1,2-3,0 ПР-1,2-3,2 ПР-2,0-3,2 |
1,75 1,75 2,75 2,75 4,40 4,40 6.80 |
1,0(0,5) 1.0(0,5) 1,14(0.57) 1,14(0,57) 1,22(0,61) 1,22(0,61) 2,0(1,0) |
170• 170• 170• 170• 200• 200• 200• |
169 179 179 190 209 224 224 |
ПР-2,0-3.5 ПТ-0,6-3,0 ПТ-0,8-3,25 ПТ-1,2-3,25 ПТ-1,7-3,25 ПТ-2,2-3,25 ПТ-2,2-4,25 |
6,80 1.90 2.72 4,40 6,10 8,80 8.80 |
2,0(1,0) 1,0(0,5) 1,3(0,65) 1,9(0,95) 2,4(1.20) 2,8(1,40) 2,8(1,40) |
200• 100x140x170•• 100x140x170•• 100x180x220•• 100x180x220•• 100x180x220•• 100x180x220•• |
245 152 165 250 250 250 325 |
• Для ПР •• Для ПТ ПР - приставка прямоугольная; ПТ - приставка трапецеидальная; первое число в обозначении типа приставки означает величину нормируемого расчетного изгибающего момента в направлении, перпендикулярном к оси линии связи в тоннометрах на уровне заделки приставки в грунт, а второе -длину приставки в метрах. В скобках указаны величины изгибающего момента в направлении вдоль оси линии. |
