12.2. Погрешности, вызываемые неточностью оборудования
Неточности во взаимном расположении узлов станка (непараллельность, неперпендикулярность, биение) переносятся в ходе операции на обрабатываемую поверхность. Так, на токарном станке неперпендикулярность направляющих суппорта к оси вращения шпинделя приводит к появлению неплоскостности (конусности) номинально плоской поверхности торца к оси заготовки. Смещение заднего центра относительно оси переднего в горизонтальной плоскости – к появлению конуса вместо цилиндра, а то же смещение в вертикальной плоскости – к образованию гиперболоида вместо цилиндра.
На вертикально-фрезерном станке при обработке плоскости неперпендикулярность оси шпинделя с фрезой к направлению продольной подачи стола возникает вогнутость – погрешность формы, а при наличии неперпендикулярности стола станка к оси шпинделя образуется непараллельность обработанной поверхности с базовой плоскостью.
Существенное влияние на точность зубчатых поверхностей и резьб по шагам и профилю оказывают погрешности в кинематических цепях станков. Например, на резьботокарном станке при нарезании червячной модульной резьбы невозможно при настройке цепи подач резца точно воспроизвести число π (шаг резьбы tp=mπ), что делает погрешность шага tp неизбежной.
На станках с ЧПУ, хотя они и отличаются особо высокой точностью, все же имеют место ошибки программы, положения инструментов, исполнения программы системами станка, погрешности позиционирования.
12.3. Погрешности, возникающие в связи с износом инструмента

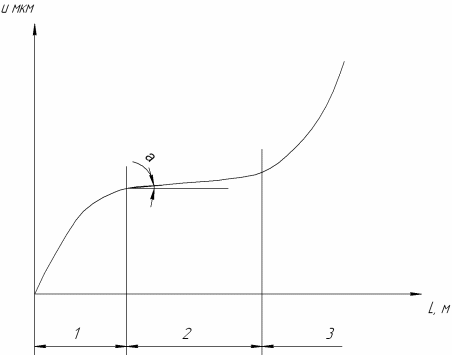

В процессе резания всегда происходит износ режущего инструмента, что и отражается на погрешности ωм.о. Причина износа – трение режущей кромки резца об обрабатываемую поверхность, нагрев и вибрации, возможные при резании. Из теории резания известно, что износ имеет зависимость, показанную на рисунке 15, где участок 1 называют начальным износом, участок 2 – нормальным, а участок 3 – катастрофическим износом, здесь инструмент требует замены. В зависимости от пары материал заготовки и материал резца соотношения длин указанных участков различны.
С точки зрения точности обработки имеет значение износ по нормали к обрабатываемой поверхности. Этот износ называют размерным - Ир. Этот износ и представлен на графике рисунке 24.
И
з
графика видно, что участок нормального
износа много больше начального (в
действительности – на 3…4 порядка,
составляя десятки тысяч м),
и зависимость
Ир=f(L)- линейная. Поэтому интенсивность износа характеризуют величиной удельного или относительного износа
Ио=1000Ир/L, мкм/км,
где L – путь резания, км.
Рис. 24
Путь резания L для расчета Ио в случае токарной обработки партии заготовок на настроенном станке определяется так:
,
м,
где
Д – диаметр обрабатываемой поверхности, мм;
l - длина заготовки, мм;
п– количество заготовок в партии;
S – подача, мм/об.
Величина Ио – есть функция материалов заготовки и резца, скорости резания: при точении легированной стали твердосплавным резцом (Vрез=140 м/мин) – в среднем составляет 6 мкм/км, а при обработке алюминиевого сплава (Vрез=1000м/мин) Ио=0,0005 мкм/км.
Ясно, что при точении износ Ир влияет на точность обработки удвоенной величиной: ωф=2Ир. При точении длинномерных цилиндров ωф проявится в виде конуса: на валах Днач.>Дкон., а на отверстиях – наоборот. При обработке партии заготовок – валов диаметры первых деталей будут больше, чем последних (для отверстий – наоборот).
Износ Ир растет с ростом подачи, но при этом сокращается и путь резания, компенсируя первый фактор. Износ резца увеличивается и в условиях вибрации, поэтому в более жесткой ТС он меньше.
