3.3 Вычерчивание разреза здания

Разрезы применяют для изображения внутренних элементов здания, вза­имного расположения отдельных конструкций и т.п.

Применяют разрезы конструктивные, когда показывают все конструк­тивные элементы здания и архитектурные, которые служат для определения композиционных сторон интерьера. На таком разрезе показывается высота по­мещений, оконных, дверных проемов, цоколя, и других архитектурных элемен­тов. Как уже указывалось, в данной работе необходимо вычертить архитектур­ный разрез.

Вычерчивание разреза производится на основании выполненного плана и до того, как на плане будет построена лестничная клетка. Лестничная клетка вычерчивается одновременно и на плане и на разрезе:

На разрезе следует показать линией видимого контура все то, что непо­средственно лежит в секущей плоскости. Все, что расположено за секущей плоскостью, изображают тонкой линией. Секущую плоскость следует прово­дить таким образом, чтобы показать основные конструкции и детали, связан­ные с возведением здания: оконные и дверные проемы, лестничные клетки (желательно по одному из маршей), балконы, лифтовые шахты и т.д.

Вычерчивание разреза начинают с проведения прямой горизонтальной линии, которую принимают за уровень пола первого этажа (т.е. за отметку ±0,000). Для построения различных элементов разреза используют размеры, имеющиеся на плане, например, размеры между осями наружных и внутренних капиталь­ных стен или колонн, которые откладываются на линии уровня по­ла. Через отмеченные точки проводятся вертикальные линии, на соответст­вующих расстояниях от которых проводятся линии осей стен. По обе или по одну сторону от осевых линий на соответствующих расстояниях проводятся линии капитальных стен и колонн. Далее изображаются контуры перегородок, попадающих в сечение, линии пола и потолка и других этажей, уровень плани­ровки грунта, низа чердачного перекрытия, контур кровли, карниза, цоколя и т.д. Затем в наружных и внутренних стенах и перегородках намечают оконные и дверные проемы, не попадающие в секущую плоскость.

В таблице 3.3 представлены условные графические обозначения некоторых конструктивных элементов зданий.

Таблица 3.3 - Условные графические обозначения конструктивных элементов зданий (выдержки из ГОСТ 21.501-93)

№ п.п	Обозначения		Наименование
	В плане	В разрезе
1			Проем в стене или перегородке, недоходящий до пола
2			Проем в стене или перегородке, доходящий до пола
3			Проем оконный без четвертей
4			Проем оконный с четвертями( в жилых, детских, учебных и т.п. зданиях
5			Дверь однопольная правая (а) и левая (б) в проеме без четвертей
6			Дверь двупольная в проеме без четвертей.
7			Дверь однопольная правая (а) и левая (б) в проеме с четвертями
8			Дверь двупольная в проеме с четвертями.

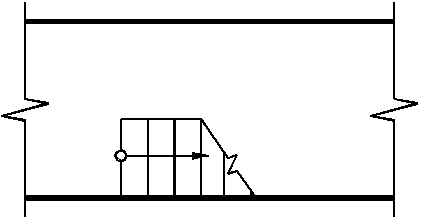

9			Лестница, нижний марш

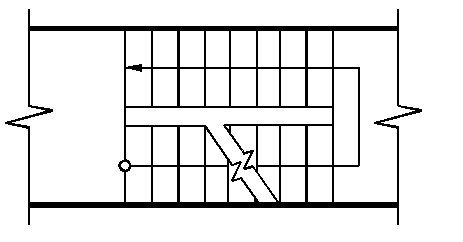

10			Лестница, промежуточный марш
11			Лестница, верхний марш

Для обозначения вертикальных отметок элементов применяется знак, ко­торый представляет собой стрелку в виде прямого угла (рисунок 3.2), опираю­щийся своей вершиной на выносную линию..

Рисунок 3.2 Выполнение знака отметок уровней

Вертикальный отрезок и горизон­тальную полку выполняют тонкими линиями. Вертикальные отметки указыва­ют в метрах и сантиметрах. Они выражают превышение горизонтальных эле­ментов от отметки уровня чистого пола первого этажа

Стены, попавшие в секущую плоскость, в плане и в разрезе штриховкой, не покрывают. Толщина стен изображается в соответствующем масштабе.

Междуэтажное перекрытие показывают двумя линиями: линией пола второго этажа и линией потолка первого этажа; чердачное перекрытие - линией потолка последнего этажа.

На разрезе наносят все размеры и отметки, необходимые для определе­ния расположения отдельных элементов как внутри, так и снаружи здания:

• размеры, определяющие высоту этажа, толщину перекрытия, расстоя­ние от пола до низа проема, от верха проема до потолка, отметки до низа кар­низа снаружи здания и т.д.;

• отметку чистого пола, поверхности грунта, низа и верха проемов, уро­вень площадок, наружных лестниц, балконов, верха карниза, высоту конька крыши и т.д.

Расположение выносок, размерных линий и отметок за габаритами разре­за рекомендуется следующее: у наружного контура разреза располагаются вы­носки, затем наносится размерная линия, а за размерной линией ставится от­метка (рисунок 3.3)
