Кутові ящикові з’єднання
З’єднання |
Позначення |
Ескіз |

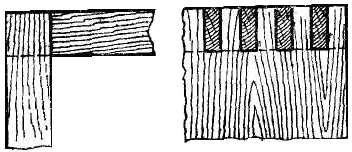

Кутове ящикове на шип прямий відкритий |
КЯ-1 |
|
Кутове ящикове на шип «ластівчин хвіст» відкритий |
КЯ-2 |
|

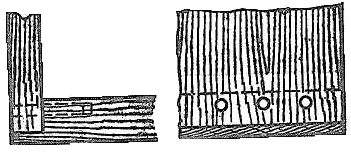

Кутове ящикове на шип круглий вставний відкритий |
КЯ-3 |
|
Ящикові кутові з'єднання на шип прямий відкритий і на шип "ластівчин хвіст" відкритий мають високу міцність. Товщина прямих шипів 6-16 мм із градацією 2 мм. Товщина шипів "ластівчин хвіст" у широкій частині шипа – 0,85 товщини бруска, кут нахилу шипа 10°. Шипи повинні розташовуватися від кромки бруска на відстані не менш 0,75 його товщини.
Ящикові з'єднання на шип круглий вставний відкритий мають невелику-площу склеювання, тому такі з'єднання варто застосовувати в тих випадках, коли основні навантаження на нагеля працюють не на розтяг, а на зріз.
Вибір виду з’єднання під час виготовлення виробів
Плануючи роботу над виробами, в яких усі з'єднання роблять вручну з використанням свердлильного верстата або дриля, треба вибрати з багатьох варіантів з'єднань оптимальний. Для цього потрібно поставити перед собою кілька запитань і знайти відповіді на них. Необхідно, щоб з'єднання мало достатню міцність і було простим у виконанні. Крім того, слід враховувати наявність необхідного інструменту, прагнути до економного витрачання матеріалів, а також до того, щоб наступне доведення виробів можна було проводити без додаткової обробки.
Міцність. Для кожного виробу треба підбирати такий вид з'єднання, який відповідає призначенню речі, тобто враховувати, як експлуатуватиметься виріб. Наприклад, під час виготовлення віконної рами, яку встановлюють на завісах, міцність з'єднання підвищується і завдяки збільшенню кількості шипів, і в результаті застосування з'єднання «ластівчин хвіст» (а не прямих шипів). Але що зробити простіше і швидше без погіршення якості конструкції?
Простота виконання. Говорячи про простоту виконання виробу, слід пам'ятати про його призначення, про те, що він повинен бути досить міцним. Треба вибирати такі з'єднання, на виконання яких затрачається мало часу і кількість операцій зменшується. Наприклад, скринька, з'єднана на круглих вставних шипах, буде мати певну міцність, а затрати часу на її виготовлення невеликі порівняно з виготовленням скриньки на плоских шипах.
Наявність необхідного інструменту. Плануючи роботу, слід враховувати, який інструмент є в майстерні. Наприклад, під час розмічання гнізд і вушок треба знати ширину наявних стамесок та доліт.
Економне витрачання матеріалу. При кожному виді з'єднання витрачається матеріал: вирізаються шипи і вушка, зменшуються розміри заготовки, частина деревини іде у відходи. Плануючи роботу, треба думати про те, щоб відходи були найменші. Економно застосовувати вставні шипи – плоскі та круглі, коли кромки з'єднують на гладку фугу і круглий шип.
Можливість наступного доведення без додаткової обробки. При використанні для з’єднань ненаскрізних шипових елементів кромки деталей не будуть мати торцеві елементи шипа, що спростить підготовку поверхні до опорядження.
