МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Государственное образовательное учреждение высшего
профессионального образования
КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ ЭНЕРГЕТИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра ЭПП
Расчетная работа
по дисциплине:
«Электрические и электронные аппараты с системах электроснабжения»
Вариант №0
Выполнил: Набиуллин А.Х.
Группа: ЭП-3-08
Преподаватель: Хатанова И.А.
Казань 2011
Задача 2.1
Выбор автоматического выключателя
Вариант – 0

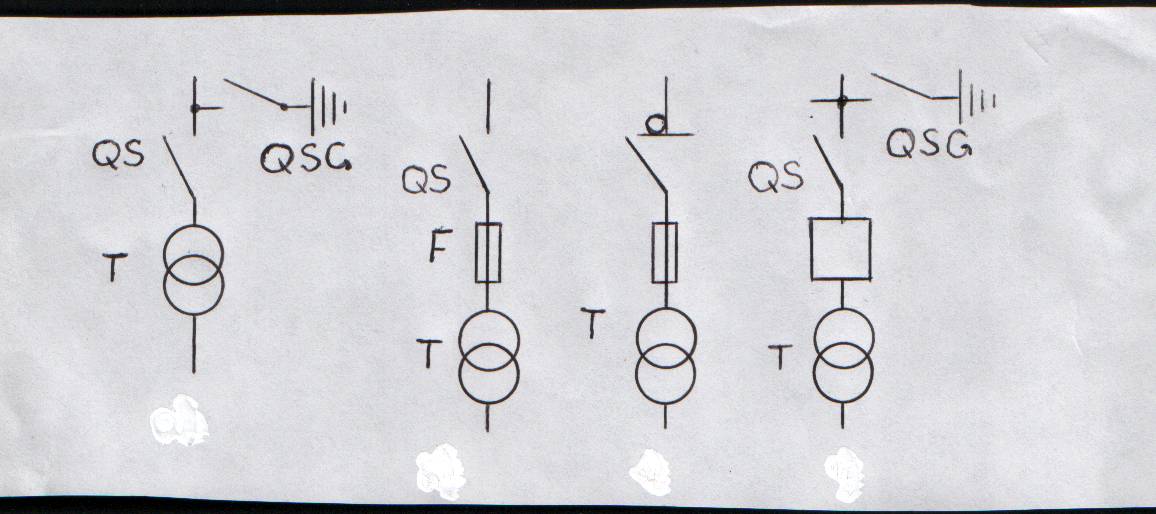

Рис. 4. Схема питания трансформатора
от магистральной линии
Требуется выбрать автомат для установки на стороне низкого напряжения трансформатора в сети с номинальными параметрами:
Параметры |
Значения параметров |
Условия выбора |
Тип Аппарата |
|
сети |
аппарата |
|||
Номинальные - напряжение UН, В; - ток I Н, А. Отключающая способность - ток отключения I ОТКЛ, кА |
380
15
0,263 |
380
25
1,5
|
|
Автоматический выключатель АЕ 2030 [1] |
Автоматические выключатели
Модульные автоматические выключатели
Серия АЕ 2030
рассчитана на номинальные токи 0,6...25А
АЕ 2030 выключатели автоматические
ТУ 16-522.148-80
ПроизводительОАО "Дагэлектроавтомат"
Назначение
1.Автоматические выключатели АЕ 2030 предназначены для проведения электрического тока в нормальном режиме и отключения тока при перегрузках, коротких замыканиях, а также для нечастых (до 30 в час) оперативных включений и отключений электрических цепей.
2. Автоматические выключатели серии АЕ 2030 рассчитаны для эксплуатации в сетях переменного тока напряжением до 660 V, частотой 50 Hz,
Выбор предохранителя
Параметры |
Значения параметров |
Условия выбора |
Тип Аппарата |
|
сети |
аппарата |
|||
Номинальные - напряжение UН, В; - ток I Н, А. Отключающая способность - ток отключения I ОТКЛ, кА |
380
15
0,263 |
380
20
10 |
|
Предохранитель НПН2-60-У3-20 [4] |
Предохранители плавкие НПН2-60
Плавкая вставка предохранителя НПН2-60
Предохранители плавкие НПН2-60 предназначены для защиты электрооборудования промышленных установок и электрических сетей трехфазного переменного тока номинальным напряжением до 380 В частотой 50 (60) Гц при перегрузках и коротких замыканиях.
Предохранители допускают работу в трехфазных сетях переменного тока с напряжением до 500 В частотой 50 (60) Гц в цепях постоянного тока напряжением до 220 В.
Структура условного обозначения НПН2-60-[*][*]:
НПН2-60 - условное обозначение предохранителя;
[*][*] - климатическое исполнение и категория размещения по ГОСТ 1515 0 –69 (У3, Т3, УХЛ4).
Предохранитель состоит из плавкой вставки и контактов основания с комплектом крепежных деталей.
Плавкий элемент предохранителя помещен в стеклянный корпус, заполненный кварцевым песком.
При недопустимой перегрузке или коротком замыкании плавкий элемент расплавляется и размыкает электрическую цепь. Возникающая при этом электрическая дуга гаснет в наполнителе.
Установка и извлечение плавких вставок при замене их и осмотре производятся с помощью специальных диэлектрических клещей, при отсутствии напряжения в цепи предохранителя. Предохранители допускают присоединение к ним алюминиевых и медных проводников сечением от 0,75 до 25 мм 2.
Основные технические данные
Номинальный ток предохранителя, А 63
Номинальный ток плавкой вставки, А 6,3; 10; 16; 20;
25; 31,5; 40; 63
Предельная отключающая способность
на переменном токе при U н o м =380 В, кА 10
Срок службы предохранителя, 8 лет
Масса, кг, не более 0,165
