5. Расчет теплопотерь здания
Потери теплоты через ограждающие конструкции находим по формуле:
,
(5.1)
где k – коэффициент теплопередачи ограждающей конструкции, Вт/(м2К);
tв – расчетная температура внутреннего воздуха.
При выборе tв следует учитывать распределение температуры воздуха по высоте:
-
для стен высотой более 4м до покрытия:
- для покрытия tв= tух.
Температура воздуха, удаляемого из помещения:
tух= tр.з+∆t·(H-hр.з.),
где ∆t - температурный градиент, учитывающий повышение температуры воздуха
по высоте помещения на каждый метр выше рабочей зоны ∆t =0,5°С/м ;
Н- высота цеха, м;
tух= 17+0,5(6-2)=19 оС
Температура внутреннего воздуха:
оС
Расчет теплопотерь сводим в таблицу:
таблица 3
Теплопотери при работе дежурного отопления определяются по формуле:
(5.2)
Вт
6. Расчет теплопоступлений
6.1. Теплопоступления от людей
Зависят от выделяемой людьми энергии при работе и температуры окружающего воздуха в помещении.
Теплопоступления от людей определяем по формуле:
,
(6.1)
где n – количество людей;
qя – тепловыделения одним взрослым человеком (мужчиной) Вт,
принимается в зависимости от температуры внутреннего воздуха и
категории работ по табл. 2.3 [5];
kл – коэффициент (kл=1 – для мужчин, kл=0,85 – для женщин, kл=0,75 – для
детей).
Расчет теплопоступления от людей
таблица 3
6.2. Тепловыделения от искусственного освещения
Если суммарная мощность источников освещения неизвестна, то тепловыделения от источников искусственного освещения определяем по формуле:
,
(6.2)
где Е – нормируемая освещенность помещения, Лк (табл. В.1) [5];
qосв – удельные тепловыделения от ламп, Вт/(м2Лк) (табл. 2.6) [4];
F – площадь пола помещения, м2;
ηосв – доля теплоты, поступающей в помещение (для ламп пустановленных на
некотором расстоянии от потолка ηосв = 1, для встроенных в подвесной потолок
ηосв = 0,4).
Нормируемая освещенность для деревообрабатывающего участка Е = 200 Лк, qосв = 0,074 Вт/(м2Лк), F = 87,1 м2, ηосв = 1
Т.о.:
Вт
6.3. Теплопоступления через заполнение световых проемов
Теплопоступления через заполнение световых проемов складываются из теплопоступлений за счет солнечной радиации и за счет теплопередачи:
(6.3)
Теплопоступления за счет солнечной радиации для вертикального заполнения световых проемов:
,
(6.4)
где F║ - площадь световых проемов;
q║p – теплопоступления за счет солнечной радиации через 1 м2 вертикального
заполнения световых проемов.
,
(6.5)
где
,
– количество теплоты прямой и рассеянной
солнечной радиации, Вт/м2,
поступающей в помещение в расчетный час через одинарное вертикальное
остекление световых проемов, принимаются в зависимости от географической
широты и ориентации световых проемов по табл. 2.7 [4] (за расчетный
принимается час, для которого значения , являются максимальными);
Котн – коэффициент относительного проникания солнечной радиации через
заполнение светового проема, отличающееся от обычного одинарного остекления
табл. 2.8 [4];
τ2 – коэффициент, учитывающий затенение светового проема переплетами
табл. 2.9 [4];
Кинс – коэффициент инсоляции;
Кобл – коэффициент облучения.
Коэффициент инсоляции для вертикального светового проема:
,
(6.6)
где Lг , Lв – размеры вертикального и горизонтального выступающих элементов
затенения (откосов);
Н, В – высота и ширина светового проема;
a, с – соответственно расстояния от горизонтального и вертикального элементов
затенения до откоса светового проема;
Ac – азимут солнца, принимаемый в зависимости от географической широты по
табл. 2.10 [4];
Ac.о – солнечный азимут остекления по табл. 2.11 [4];
β – угол между вертикальной площадью остекления и проекцией солнечного луча
на вертикальную плоскость, перпендикулярную рассматриваемой плоскости
остекления.
Угол β находится по формуле:
(6.7)
Коэффициент облучения:
,
(6.8)

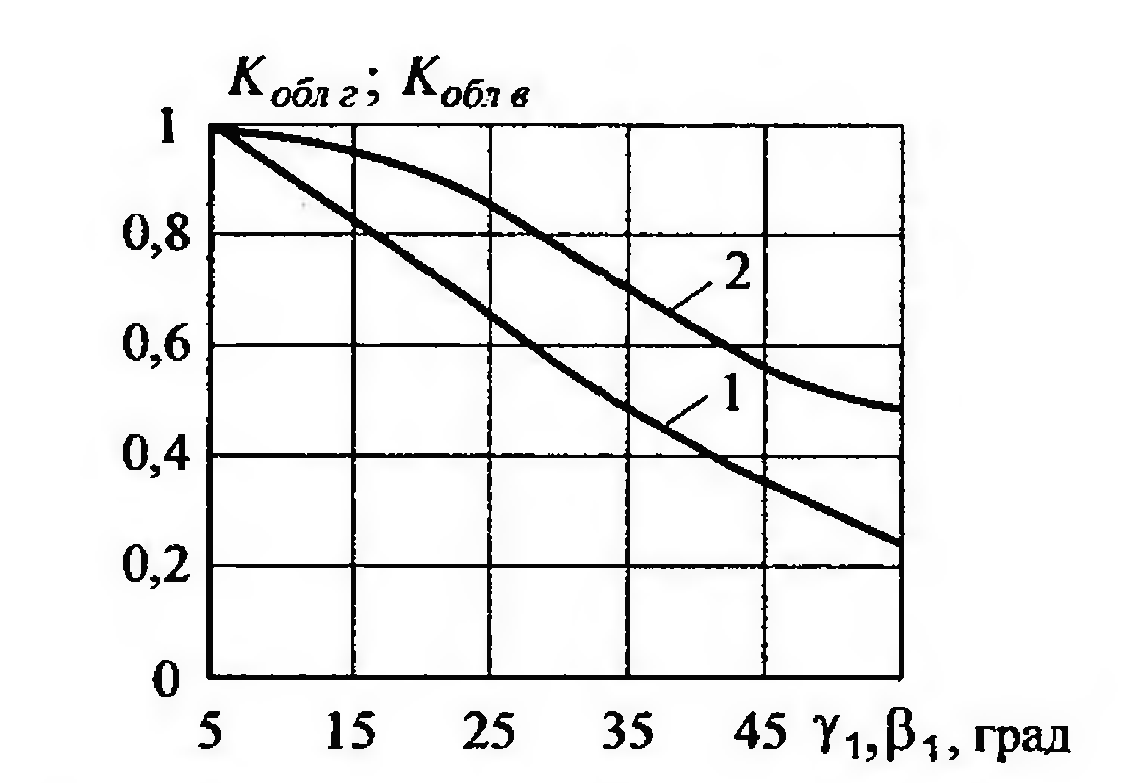

где Kобл г, Kобл в – соответственно коэффициенты облучения для горизонтальной и
вертикальной солнцезащитной конструкции, принимаемые в зависимости от
углов β1 и γ1 по рис. 1:
рис. 1
Угол γ1:
,
(6.9)
Угол β1:
.
(6.10)
Т.к. в заданном помещении окна расположены с нескольких сторон, то находим расчетный час суток, когда суммарные теплопоступления максимальны, и для этого часа проведем расчеты по вышеприведенным формулам для окон каждой ориентации, а затем найдем общие теплопоступления через все окна.
При расчетах необходимо учитывать, что часть теплоты, поступающей в помещение через заполнения световых проемов, аккумулируется ограждающими конструкциями. Расчетные теплопоступления определяются:
,
(6.11)
где an – показатель поглощения теплового потока солнечной радиации внутренними
ограждениями. Определяется в соответствии с методикой изложенной в [6].
Величина теплопоступлений через заполнения световых проемов за счет теплопередачи невелика, поэтому ею пренебрежем при выполнении данного проекта.
Определим количество теплоты, поступающей в помещение, через заполнения световых проемов (тройное остекление в деревянных переплетах) размерами Н = 3 м, В = 3 м, общей площадью 45 м2, ориентированных на север, размерами Н = 3 м, В = 3 м, общей площадью 27 м2, ориентированных на запад и размерами Н = 3 м, В = 3 м, общей площадью 27 м2, ориентированных на восток. Расчетная географическая широта г. Барановичи 54˚ с.ш. (табл. Е.1 [1]). Солнцезащитных устройств на ограждающих конструкциях нет (а = 0, с = 0).
Определим величины входящие в расчетные формулы:
таблица4
Ориентация Величина |
Запад (расчетный час 16-17) |
Север (расчетный час 16-17) |
Восток (расчетный час 16-17) |
1 |
2 |
3 |
4 |
, Вт/м2 |
545 |
- |
- |
, Вт/м2 |
129 |
71 |
53 |
Котн |
0,83 |
0,83 |
0,83 |
τ2 |
- |
- |
- |
h, ˚ |
30 |
30 |
30 |
Ac , ˚ |
85 |
85 |
85 |
Ac.о , ˚ |
5 |
95 |
- |
β, ˚ |
60 |
-9 |
- |
Кинс |
0,96 |
2,24 |
- |
γ1, ˚ |
3,24 |
3,24 |
|
β1, ˚ |
3,24 |
3,24 |
|
Кобл г |
1 |
1 |
|
Кобл в |
1 |
1 |
|
Кобл |
1 |
1 |
|
(для
западной ориентации окон)
(для
северной ориентации окон)
(для
западной ориентации окон)
(для
северной ориентации окон)
для западной ориентации окон:
для северной ориентации окон:
Таким образом теплопоступления за счет солнечной радиации через 1 м2 вертикального заполнения световых проемов:
,
(для
западной ориентации окон)
,
(для
северной ориентации окон)
Теперь найдем теплопоступления от солнечной радиации через заполнения световых проемов как сумму теплопоступлений через западные и северные окна:
Вт
Теперь учтем аккумуляцию части теплоты солнечной радиации внутренними ограждениями и найдем окончательные теплопоступления через заполнения световых проемов по формуле 6.11.
где
,
,
- площади отдельных внутренних ограждений
(стен, пола и
потолка соответственно), м2;
,
,
,
,
– коэффициенты, учитывающие аккумуляцию
теплоты
соответственно внутренними стенами, потолком и полом, м2.
Вт
