Содержание.

1. Архитектурно-планировочное решение.

2. Конструктивное решение здания:

2.1.Фундамент.

2.2.Стены.

2.3.Окна.

2.4.Перекрытия.

2.5.Перемычки.

2.6.Двери.

2.7.Покрытие.

3. Сбор аналогов.

4. Рецензия преподавателя.

Утверждаю

Алексеева Т.Н.

Задание на проектирование жилого дома усадебного типа.

Разработчик студент гр.304А Галкин А.В.

Место строительства город Томск

Демографический состав мать 35лет, отец 33года,

семьи сын 13лет

Тип жилого дома коттедж

Этажность 2 этажа

Состав основных кухня, столовая, 3 спальни,

помещений комната сына, тренажерный зал,

кабинет.

Состав дополнительных постирочная, гардеробная,

помещений кладовая, гараж, санузлы.

Инженерное централизованный источник

обеспечение

Особые условия

объемно-пространственные терраса

1. Архитектурно-планировочное решение.

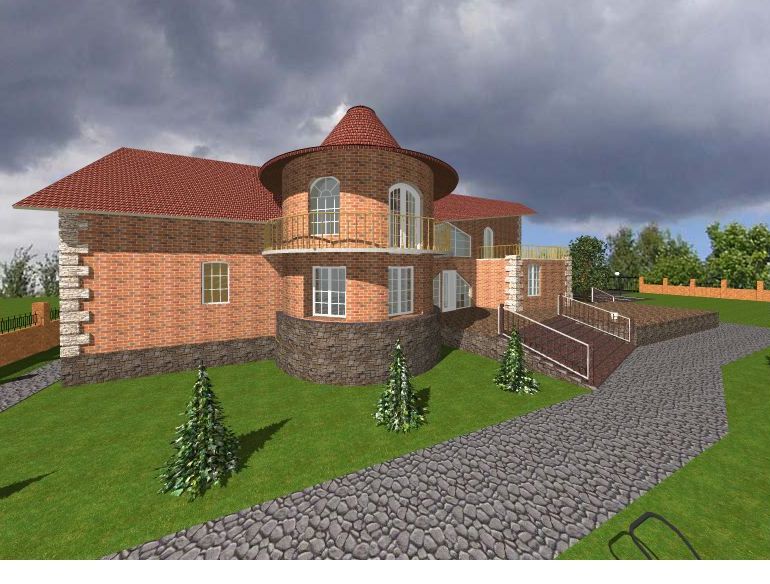

Проект «Жилой дом усадебного типа» разработан для семьи из трех человек – отец, мать и сын (13лет). Площадь дома с земельным участком равна 560м², где площадь дома занимает 188,6м². Проектируемое мною здание имеет сложную экзотико-классическую форму. Дом расположен в двух уровнях, высота этажа 3м. Высота всего дома равна 7,6м. Дом построен из мелкоштучных элементов – силикатного кирпича, отделан облицовочным кирпичом. Дом также имеет облицовку из декоративного природного камня (цоколь, терраса). Кровля выполнена из метало-черепицы. Крыша из таких материалов долговечна и эстетична. Возможность придавать различный рельеф.

Дом состоит из двух уровней. Первый этаж отведен в основном под общие комнаты: кухню – холл-гостиную, столовую, террасу, которая предназначена для отдыха в летнее время. Гараж на две машины. Также на первом этаже имеется гостевая спальня с выходом на лоджии.

На втором этаже располагается зона дневного пребывания, а также зона ночного пребывания, там есть: спальня родителей, комната сына, кабинет, тренажерный зал, а также большой холл с выходом на балкон. Спальня родителей имеет вход в гардеробную и в ванную. Также предусмотрены санузлы на первом и на втором этажах. На втором этаже комнаты оштукатурены и окраска в комнатах клеевая.

По конструктивному типу здание относится к бескаркасному с поперечными, продольными и скругленными несущими стенами.

2. Конструктивное решение здания.

2.1. Фундамент.

Для своего проекта я выбрал свайный фундамент сечением 400*400, т.к. эти фундаменты применяют для зданий, возводимых на достаточно прочных грунтах, использование свай позволяет получить более экономичное решение.

По способу передачи нагрузки - висячие сваи, по способу погружения в грунт – забивные, по материалу изготовления – железобетонные.

2.2. Стены.

Стены являются важнейшими конструктивными элементами зданий, которые служат не только вертикальными ограждающими конструкциями, но и несущими элементами, на которые опираются перекрытия и покрытия. В мною запроектированном доме толщина наружной привязки – 440мм, внутренней 200мм.; внутренние несущие стены имеют толщину 380 мм., привязки по190 мм.;

Толщина перегородки 120 мм. Стены должны удовлетворять следующим требованиям: быть прочными и устойчивыми; обладать долговечностью; соответствовать степени огнестойкости здания; быть экономичными и др…

По конструкции и способу возведения из мелкоштучных элементов – силикатного кирпича. Стандартный кирпич имеет размеры 120*65*250 мм. Боковую поверхность кирпича, имеющую размеры 65*120 называют тычком кирпича. Поверхность кирпича, имеющую размеры 250*120мм, называют ложком. Кладка стен – многорядная, выполненная с перевязкой швов. Для того, что бы можно было оштукатурить стены, то кладку ведут “впустошовку”, оставляя лицевые швы незаполненными на глубину 10мм для обеспечения хорошей связи штукатурного слоя со стеной:
