Глава 13
Герметизация изделий электроники и контроль герметичности
13.1. Герметизация корпусов сваркой
Герметизация - одна из завершающих операций технологического процесса производства изделий интегральной электроники, так как обеспечивает их долголетнюю работу при механических и климатических воздействиях. Кроме того, она является завершающей операцией сборки полупроводниковых приборов, от качества которой зависит процент выхода годных изделий.
Постоянное стремление к повышению компактности, миниатюризации и быстродействию электронных систем вызывает увеличение плотности рассеиваемой мощности, что усложняет теплоотвод от активных компонентов и предъявляет дополнительные требования к конструкции корпусов и способам их герметизации. Герметизация и конструктивное исполнение корпусов являются не менее сложной проблемой, чем создание работающего кристалла.
Под герметизацией прибора понимают комплекс мер по обеспечению работоспособности изделий при их изготовлении, хранении и последующей длительной эксплуатации. Для этой цели могут быть использованы широкая номенклатура материалов и различные способы герметизации, реализованы разные конструктивные решения. При этом все герметизируемые изделия можно разделить на две группы:
полые конструкции, в которых рабочая поверхность изделия не контактирует непосредственно с герметизирующим материалом;
конструкции без внутренних газовых полостей, в которых герметизирующий материал контактирует с рабочей поверхностью изделия (монолитные конструкции).
К первой группе относят металлостеклянные, металлокера-мические, пластмассовые и другие корпуса, ко второй - бескорпусные изделия и монолитные пластмассовые корпуса.
Особенностями герметизации в полых корпусах с воздушной или другой газовой средой являются отсутствие воздействия на герметизируемые изделия механических напряжений, возможность расположения внутри корпусов геттеров для регулирования состава газовой среды и влажности, а также возможность заполнения при необходимости внутреннего объема инертным газом.
Однако герметизация изделий в полых корпусах не всегда обеспечивает требуемую механическую прочность элементов конструкции изделия. В таких случаях изделия предварительно покрывают эластичным материалом для механического крепления и электрической изоляции проводников друг от друга и от металлической крышки корпуса.
Следует учитывать также возможность влияния на работоспособность изделий летучих веществ, попадающих во внутренний объем герметичного корпуса на стадии изготовления или эксплуатации изделий. В результате в таких корпусах эксплуатационная надежность изделий может резко снижаться. Поэтому материалы, используемые для изготовления полых корпусов, должны обладать высокой нагревостойкостью, а технология сборки должна гарантировать от попадания внутрь корпусов летучих веществ при герметизации (сваркой или пайкой).
Наиболее надежны корпуса и покрытия на основе неорганических материалов; очень распространена герметизация изделий, помещенных в металлостеклянные или металлокерамичес-кие корпуса. Такие корпуса могут иметь самую различную форму и любое число выводов в зависимости от типа герметизируемого изделия.
Хотя герметизация в полые корпуса является технически оправданной, использование их усложняет сборку изделий, затрудняя ее механизацию и автоматизацию. Объем и масса корпусов часто в десятки, а иногда в сотни раз превышают объем и массу герметизируемых изделий, что не согласуется с требованиями микроминиатюризации.
В зависимости от типа корпуса и предъявляемых требований герметизация может осуществляться пайкой, холодной сваркой, электроконтактной сваркой, сваркой плавлением и др. В электронной промышленности наиболее распространены способы герметизации холодной и электроконтактной сваркой, пайкой и пластмассами.
Среди различных способов получения неразъемных соединений большое распространение получила холодная сварка. Отличаясь простотой и доступностью, она позволяет осуществлять прочные и надежные соединения. Холодной сваркой можно соединять не только однородные, но и разнородные металлы. Этот способ применяется в основном для герметизации метал-лостеклянных корпусов транзисторов и диодов средней и большой мощности.
В основу холодной сварки положена пластическая деформация свариваемых металлов при нормальной температуре под действием большого давления, при которой чистые поверхности, вступая в контакт друг с другом, образуют цельнометаллические соединения с непрерывной кристаллической структурой. Достоинством способа холодной сварки является отсутствие нагрева при герметизации и сопровождающего его явления -выделения газов внутри объема.
Для герметизации корпусов применяют чаще холодную сварку, образующую соединение внахлест - точечную холодную сварку по замкнутому контуру (периметру) силами Р, направленными перпендикулярно свариваемой поверхности (см. рис. 13.1), и значительно реже - холодную сварку сдвигом или продавлива-нием при одновременном действии нормальных и тангенциальных усилий.
Сварка по замкнутому контуру может быть с одно- и двухсторонним деформированием. Сварку с односторонним деформированием применяют для соединения деталей из разнородных металлов, так как устраняется опасность образования сильно подрезанного участка шва с наружной стороны более мягкой детали, хотя прочность на отрыв получается меньшей, чем при сварке с двухсторонним деформированием.
Сварку с двухсторонним деформированием используют для соединения однородных металлов. Недостатком ее является необходимость точной фиксации выступов пуансона и матрицы. Смещение выступов при сварке разнородных металлов вызывает подрезание (утонение) более мягкого из них.

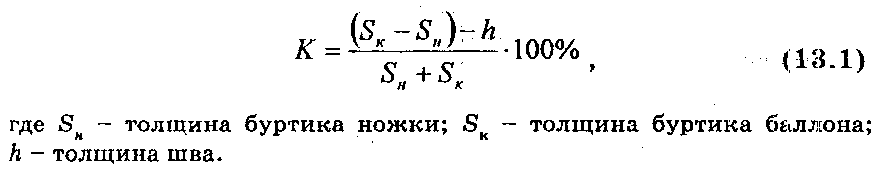

Режим холодной сварки по замкнутому контуру определяется степенью относительной деформации:

Деформация должна быть не ниже определенного значения, характерного для данного металла. Усилие для создания такой деформации зависит от многих факторов и может меняться в широких пределах. При заданном значений относительной деформации можно определить толщину сварного шва:
(13.2)
