при этом значения // при изменении температуры убывают быстрее, чем значения μβ , ав точке перехода Тпер: μa(Р,Т) =μβ
(Р, Т).

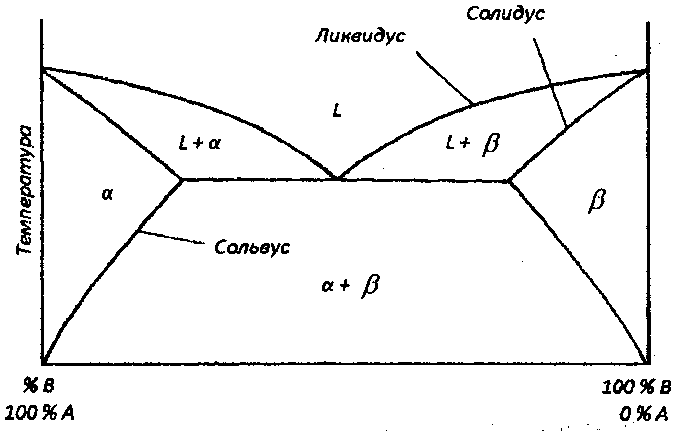

1.2.4. Типы диаграмм состояния двойных систем
Прежде чем перейти к рассмотрению диаграмм состояния, приведем некоторые определения.
В термодинамике фаза (не путать с радиотехникой) — это совокупность частей системы, тождественных по химическому составу и термодинамическим свойствам; эти части системы находятся между собой в термодинамическом равновесии.
Гомогенная система однофазна, в ней отсутствуют внутренние границы раздела. Гетерогенная система содержит как минимум две фазы. Вода в тройной точке содержит три фазы: лед, жидкость, пар (см. рис. 1.2). Фазы отделены друг от друга поверхностями раздела. Вещество может существовать в виде различных фаз (например, агрегатных состояний, полиморфных модификаций и т.д.).
В общем виде правило фаз определяется соотношением Гиббса в виде:
(1.9)
где φ — число фаз; v — число степеней свободы, т.е. число независимых способов, которыми можно изменить состояние системы, при изменении параметров системы; k - число компонентов в системе, в качестве компонентов системы могут выступать не только химические элементы, но и различные химические соединения; п - число параметров, определяющих равновесие.
Иногда пользуются для определения v термином вариантность системы. Обычно состояние системы определяется двумя параметрами Т и P. В этом случае правило фаз определяется следующим соотношением:
(1.10)
при φ - k = 2, v = 0 и систему называют нонвариантной или инвариантной; при φ - k = 1, v = 1 и систему называют моновариантной; при φ - k = 0, v= 2 и систему называют дивариан-тной и т.д.
Многие вещества при постоянном давлении имеют конкретную температуру плавления. При этом жидкая и твердая фазы таких веществ в определенном температурном интервале находятся в равновесии, т.е. в этом температурном интервале система является двухфазной.
Для двойных сплавов (А, B), например, таких, как приведенные на рис. 1.1, свободная энергия на 1 моль фазы при постоянном давлении Р = const полностью определяется температурой системы Т и свойствами ее компонентов А и B.
Зависимость молярной свободной энергии от состава можно изобразить графически (см. рис. 1.5). Значения свободной энергии сплава АВ составов NB(1) и NB(3) лежат на пунктирной линии S-L, зависимости свободной энергии Гиббса и или Гельмгольца G(F) от концентрации компонента B, NB (см. рис. 1.5, б).
Для жидкой фазы значение свободной энергии выше, чем для твердой фазы при температуре Т, при которой система находится в двухфазном состоянии независимо от концентраций NA и NB компонентов А, Б. Если система состоит из твердой и жидкой фазы в точке с концентрацией компонентов NA(2) и NB(2), свободная энергия системы может быть понижена превращением системы в твердую фазу состава NB(1) при понижении температуры или жидкую фазу состава NB(3) при повышении температуры (см. рис. 1.5, б).
Для жидкой фазы сплава АВ ниже температур плавления соответственно компонентов А и В при одинаковом соотношении компонентов значение свободной энергии выше, чем для твердой фазы при всех температурах. На рис. 1.5 (а) приведены значения свободной энергии G(F) при температуре плавления компонента A G(F)A и их зависимости при увеличении концентрации NB компонента В.
Двойная диаграмма состояния (см. рис. 1.5, д) показывает, что при температуре выше T1 сплавы всех составов будут представлять собой равновесную жидкую фазу, обозначаемую буквой L. Сплав NB(3) при температуре Т2 находится только в жидком состоянии, при Т3 — только в твердом состоянии. В промежутке от Т2 до Т3 сплав АВ с концентрацией NB(2) будет находиться в обоих состояниях (фазах): жидкость + твердое тело.
Большинство веществ и химических элементов при постоянном давлении имеют определенную температуру плавления, (см. рис.1.5(a)). В точке плавления конкретного вещества (химического элемента, на рисунке компонента А) значения свободной энергии G(F)A для твердой и жидкой фаз одинаковы. Концентрация компонента А (см. рис. 1.5) в точке А - 100 %, NA = 100 %, а концентрация компонента В, NB = 0 %), концентрация компонента В в точке В - 100 %, NB = 100 %, а концентрация компонента A, NA = 0 %), При этом в зависимости от концентраций элементов А и Б в сплаве АВ с концентрациями по мере увеличения компонента В: NB((1), NB(2), NB(3)) жидкая и твердая фаза таких веществ в определенном температурном интервале будут находиться в равновесии (между точками S и L для конкретных температур T1, Т2, Т3, Т4, п - соответственно 1, 2, 3, 4 и т. д.) (см. рис. 1.5, б, в, г, д).
Твердые растворы двойных сплавов АВ могут иметь в зависимости от конкретных компонентов и их концентрации разные кристаллические решетки, т.е. разные фазы, так, при одинаковой 50 % концентрации компонентов А и В решетка сплава АВ может быть, например, гексагональной, а при составе компонентов, соответствующих формуле А3В, — кубической и т .д.
Рис. 1.6. Равновесная диаграмма состояния при неограниченной растворимости компонентов А и В в жидком и твердом состояниях: L + а - область, в которой в равновесии находятся жидкая фаза L и твердая фаза S в виде твердого раствора модификаций
Термодинамический потенциал или свободная энергия Гиб- бса дается соотношением
При стремлении произведения PV к 0, соотношение приобретает вид F = Е - TS, которое известно как соотношение для свободной энергии Гельмгольца, F - свободная энергия Гельм-гольца.
Рассмотрим кривые свободной энергии для жидких и твердых растворов в системе с неограниченной растворимостью компонентов в жидком и твердом состоянии. На рис.1.5(д) показано равновесие жидкой и твердой фаз при температурах T1, Т2, Т3, Т4. В результате может быть построена равновесная диаг-
рамма состояния, соответствующая кривым свободной энергии при температурах Т1, Т2, Т3, Т4 и т.д., т.е. при изменениях температуры от температуры плавления ТА компонента А до температуры плавления ТА компонента В. Типичная диаграмма состояния при неограниченном растворении компонентов как в жидком, так и в твердом состояниях показана на рис. 1.6. Составы твердой и жидкой фаз, находящихся в равновесии друг с другом, определяются точками касания общей касательной к обеим кривым свободной энергии (см. рис. 1.5, б, в, г). Если использовать свободную энергию Гельмгольца, то условие равновесия имеет вид в точке X:
(1.12)
При температуре ТА для компонента А твердая и жидкая фаза имеют одно и то же значение свободной энергии Гиббса (Гельмгольца) G(F)A (рис. 1.6), а при температуре ТB для компонента В твердая и жидкая фаза будут иметь также одно и то же, но другое по величине, значение свободной энергии G(F)B .
Состав твердой и жидкой фаз, находящихся в равновесии друг с другом при различных температурах, можно нанести на диаграмму в координатах температура - состав. При таком построении получается фазовая, или равновесная, диаграмма состояния, которая обобщает все сведения, вытекающие из проведенного анализа кривых свободной энергии. На рис. 1.6 эти построения показаны для температур Т3 и Т4 и конкретных составов сплавов от NB(1) до NB(2) и от NB(3) до NB(4), которые, как это принято в материаловедении, обозначены соответственно как от р до q и от р2 до q2.
При температурах выше кривой ТА N ТB называемой кривой ликвидуса, сплавы различного состава находятся только в жидком состоянии.
При температурах ниже кривой ТА Р ТB, называемой кривой солидуса, все сплавы находятся только в твердом состоянии и представляют собой твердые растворы, на данной диаграмме модификации а.
В области между кривыми TA N ТB и ТА Р ТB система представляет собой смесь жидкой и твердой фаз, находящихся в равновесии друг с другом. В этой области система характеризу-
ется одной термодинамической степенью свободы, В областях выше кривой ТА N ТB и ниже кривой ТА Р ТB система характеризуется двумя термодинамическими степенями свободы.
Компоненты А и B могут иметь различные кристаллические решетки, и, естественно, различные физико-химические свойства. Такие компоненты неограниченно растворяются друг в друге в жидком состоянии и ограничено в твердом.
На рис. 1.7 приведены кривые свободной энергии при температурах T1 для двух типов систем с ограниченной растворимостью компонентов в твердом состоянии. Как видно, для случая а минимум для кривой свободной:
Рис. 1.7. Кривые свободной энергии при температурах T1 для систем с ограниченной растворимостью компонентов в твёрдом состоянии: а - минимум для кривой свободной энергии жидкой фазы находится между минимумами свободной энергии для твердых фаз А и В; б - интервалы для минимумов свободной энергии в твердом и жидком состояниях не совпадают
Энергия Гельмгольца жидкой фазы находится между минимумами свободной энергии для твердых фаз А и В. Для случая б интервалы для минимумов свободной энергии в твердом и жидком состояниях не совпадают.
В результате построения свободных энергий для различных температур для случая а получим равновесную диаграмму состояния с ограниченной растворимостью компонентов в твердом состоянии эвтектического типа (см. рис. 1.8). А для случая б
Сплав состава точки Е называют эвтектическим. Жидкость этого состава кристаллизуется при эвтектической температуре ТЕ образуя смесь кристаллов двух твердых растворов составов р2 и t2. Отношение весовых количеств этих твердых фаз измеряется отношением отрезков е ∙ t2/ р2∙ е на оси А - В.
Для диаграмм перитектического типа, в которых минимум для свободной энергии жидкой фазы находится за пределами интервала для минимумов свободной энергии для твердых фаз, имеется особая температура Тр, при которой в равновесии находятся три фазы: жидкая, состава р0 и твердые растворы а - и состава р2 и t2 соответственно.


Точку Р называют перитектикой. Значение этой диаграммы состояния заключается в том, что при температуре Тр жидкость состава р0 реагирует с кристаллами a - твердого раствора состава р2, в результате чего образуются кристаллы β - твердого раствора состава t2.
В равновесных условиях температура остается постоянной и равной Тр до тех пор, пока не закончится перитектическая реакция; такая система является нонвариантной (три фазы находятся в равновесии и нет степеней свободы).
Рассмотрим двойные диаграммы состояния (диаграммы состояния двойных систем), которые представляют состояния систем с двумя компонентами. На таких диаграммах по оси ординат откладывается температура, по оси абсцисс — процентное соотношение компонентов смеси (обычно это или процент от общей массы (вес. %), или процент от общего числа атомов (ат. %). Давление обычно полагается равным 1 атм. Если рассматривается жидкая и твердая фазы, измерением объема пренебрегают. На рис. 1.10 представлена типичная двухфазная диаграмма состояний эвтектического типа для компонентов А и В с использованием весового или атомного процента.
Рис. 1.10. Двухфазная диаграмма состояний эвтектического типа
Буквой а обозначена фаза вещества А с растворенным веществом В, β означает фазу вещества В с растворенным в нем веществом А, а а + β означает смесь этих фаз. Буква L (от
