3.3.2.2 Контроль якості зображень за допомогою випробувальних рядків
Якість віщання в процесі передачі програм можна контролювати передачею випробувальних сигналів (ІС) під час зворотного ходу по кадру. Такий метод контролю отримав найменування методу випробувальних рядків.
Системи, що використовують цей метод, дозволяють організувати крізний допусковий контроль відеотракту в цілому, а також окремо його ланок, тому такі системи вигідно використовувати як джерело вимірювальної інформації в телевізійних вимірювальних інформаційних системах (ТИИС), призначених для контролю ТБ каналів і передавальних радіостанцій в процесі передачі. Наявність випробувальних рядків в сигналі, випромінюваному радіопередавальною ТБ станцією, дозволяє розглядати її як могутній генератор випробувальних сигналів, які можуть прийматися у всій зоні дії станції. Завдяки цьому можливий крізний допусковий контроль ретрансляторів, що працюють від цієї станції, а також об'єктивна оцінка параметрів приймальних антен індивідуального і колективного користування, розподільних мереж і т.д.
Роботи по вибору оптимальної форми контрольних сигналів і їх місцеположення у відеосигналі дозволили в рамках міжнародних організацій розробити стандартну форму випробувальних сигналів (ІС) і їх місцеположення в інтервалі кадрового імпульсу, що гасив.
На малюнку 3.84 показано місцеположення інтервалів введення контрольних сигналів в кадровому імпульсі, що гасить. У 16-й і 329-й рядки вводяться сигнали пізнання пункту введення. Рядки 17,18 і 330, 331 виділені для сигналів контролю міжнародних ТБ каналів, рядки 19, 20, 21 і 332, 333, 334 можуть використовуватися для контролю ТБ каналу усередині країни. Для контролю основних якісних показників телевізійних трактів в процесі передачі в даний час використовуються ІС (малюнок 3.85, 3.86) і сигнали пізнання
299
Випробувальні рядки

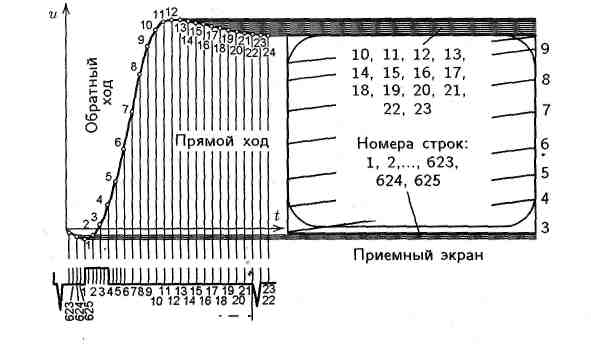

Рисунок 3.84 - Місцеположення інтервалів введення випробувальних рядків в
кадровому імпульсі, що гасить, і їх розташування на приймальному
екрані

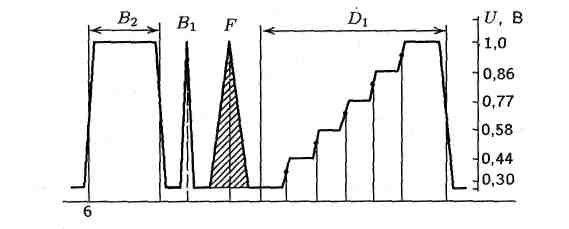

Рисунок 3.85 - Випробувальний сигнал 1
300

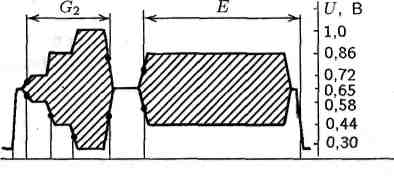

Рисунок 3.86 - Випробувальний сигнал 2

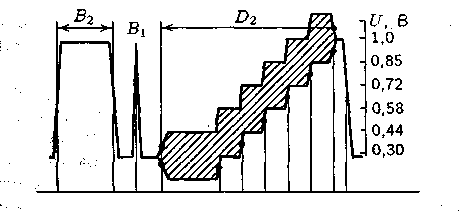

Рисунок 3.87 - Випробувальний сигнал 3

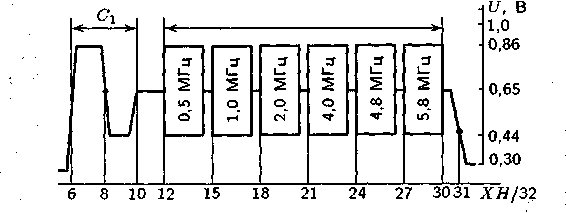

Рисунок 3.88 - Випробувальний сигнал 4
301

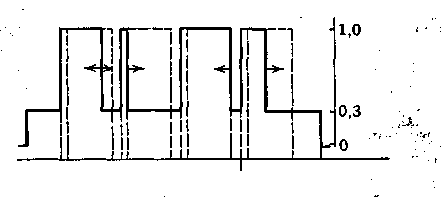

Рисунок 3.89 - Випробувальна таблиця 5
До складу сигналів, що вводяться в один рядок (див. рисунок 3.85, 3.87), входять:
імпульс «білого» — для контролю діаграми рівнів і перехідною
характеристики в області середнього часу;
синусквадратичний імпульс тривалістю 166±10 нс — для контролю
перехідної характеристики в області малого часу;
імпульсний сигнал для контролю сигналів яскравості і кольоровості;
п'ятиступінчастий сигнал, на який може бути накладено синусоїдальне
напруга частотою 1,2 або 4,3 Мгц, для вимірювання нелінійності
амплітудної характеристики, диференціального посилення і
диференціальної фази (при насадці 4,43 Мгц) і для оцінки впливу
сигналу кольоровості на сигнал яскравості (включенням і виключенням насадки 4,43 Мгц).
Вимірювальні сигнали, що вводяться в інший рядок (див. рисунок 3.86 ), рисунок 3.85), складаються з шести серіїв (пакетів) синусоїдальних коливань частот: 0,5; 1,5; 2,8; 4,43; 5,0 і 5,8 Мгц, розташованих на п'єдесталі і призначених для контролю АЧХ в шести дискретних крапках. Розмахи цих пакетів на виході контрольованого тракту вимірюються у відсотках щодо розмаху спеціального прямокутного імпульсу, розташованого перед пакетами.
Сигнали пізнання (див. рисунок 3.89) пунктів введення розглянутих сигналів вводяться в рядок першого поля, розташований перед першим випробувальним рядком (див. рисунок 3.84), вони складаються з чотирьох прямокутних імпульсів, тривалість яких може змінюватися в межах від 1 до 10 мкс дискретно через 1 мкс. При цьому забезпечується можливість пізнання до 10000 пунктів . Передбачено «гасіння» раніше замішаних у відеосигнал ІС і перешкод в інтервалах, в які повинні бути введені
контрольні сигнали і сигнали пізнання.
