3.2.10 Приёмное устройство для кабельного и спутникового тв -вещания по стандартам dvb
Для приема сигналов цифрового телевидения необходимо особое устройство, получившее название "d-box" или "Set-Top-Box". Первый вариант названия, по-видимому, происходит от слова "digital" - цифровой, а второй вариант скорее всего показывает, что такое приемное устройство ставится на телевизионный приемник сверху.- Выпуск таких устройств, а также специальных микросхем для них, осуществляется многими ведущими радиоэлектронными фирмами в Европе, Японии и Корее. Рассмотрим в качестве примера структурную схему устройства "Set-Top-Box" на микросхемах фирмы Philips (рисунок 3.80). Такое устройство принимает сигналы цифрового телевидения по кабельной линии и от спутниковой
287
антенны и преобразует их в аналоговые телевизионные сигналы для подачи на обычный телевизионный приёмник

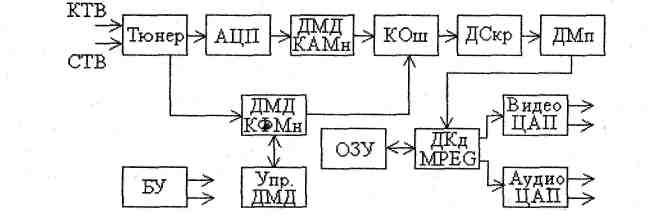

Рисунок 3. 80 - Структурная схема приставки для приема DVB
Высокочастотный тюнер имеет два входа. К одному из них (КТВ) подключается линия кабельной телевизионной сети. Диапазон частот сигнала на этом входе от 50 до 850 МГц. На второй вход тюнера (СТВ) поступает сигнал с приемного устройства спутникового канала. Этот сигнал идет на несущей частоте, находящейся в диапазоне 1.. .2 ГГц, перенос на которую осуществляется в преобразователе, расположенном непосредственно у приемной антенны. При работе с любого из этих входов тюнер позволяет выбрать нужный телевизионный канал и переносит сигнал с несущей частоты выбранного канала на промежуточную частоту. Управление выбором режима работы и настройкой на канал производится по шине I2С.
В случае приема кабельного телевидения сигнал промежуточной частоты (ПЧ) с выхода тюнера поступает на АЦП, в качестве которого могут использоваться микросхемы типов TDA8790 или TDA8761. Дальнейшая обработка сигнала производится в цифровой форме. В блоке ДМД КАМн выполняются демодуляция квадратурной амплитудной манипуляции и канальное декодирование. Микросхема TDA8046 позволяет демодулировать КАМн, имеющую 4, 16, 32, 64 или 256 возможных состояний (позиций).
В случае приема спутникового телевидения сигнал с выхода тюнера поступает на блок ДМД КФМн, в котором выполняется демодуляция квадратурной фазовой манипуляции и канальное декодирование. Этот блок построен на микросхеме TDA8042, представляющей собой собственно демодулятор, и микросхеме TDA8043, которая выполняет функции управления демодулятором и канального декодирования (Упр ДМД).
В обоих режимах приема сигналы после демодуляции и канального декодирования поступают на декодер Рида-Соломона, (КОш - Корректор ошибок), в котором осуществляется коррекция ошибок в принятых данных. Этот блок выполняется на микросхеме SAA7207, на выходе которой формируется транспортный поток MPEG-2.
АЦП, демодулятор КАМн, канальный декодер и декодер кода
288
Рида-Соломона могут быть реализованы на одной микросхеме канального приемника кабельного ТВ типа TDA10021. Функции демодуляции, канального декодирования и декодирования кода Рида-Соломона для приема спутникового ТВ могут выполняться одной микросхемой типа TDA10085.
Затем в блоке ДСкр выполняется дескремблирование сигнала, т. е. в соответствии с условиями доступа к конкретно телевизионной программе выполняется расшифровка данных. Дескремблер выполняется на микросхеме SAA7206. Наконец в блоке ДМп осуществляется демультиплексирование транспортного потока данных, который преобразуется в элементарные потоки видеоданньгх и звукового сопровождения в соответствии со стандартом MPEG-2. Этот блок реализуется на микросхеме SAA7205. Дескремблирование и демультиплексирование могут выполняться одной микросхемой SAA7219.
Полученные элементарные, потоки данных поступают на де кодер MPEG-2 (ДКд MPEG), выполняемый на микросхеме SAA7201. Возможно также использование микросхемы SAA7215 или SAA7216. В этом блоке выполняются синхронизация по принятым меткам времени встроенного генератора тактовой частоты 27 МГц, полное декодирование данных изображения, звука и дополнительной текстовой и графической информации в соответствии с главным уровнем главного профиля MPEG-2 и формирование выходных цифровых сигналов изображения (в соответствии с Рекомендацией 601 МККР) и звукового сопровождения. Данные-изображения выводятся в виде цифровых сигналов Y (сигнал яркости) и U, V (цветоразностные сигналы) в формате 4:2:2 по 8 бит на элемент изображения. ) . Поток данных на входе декодера до 20 Мбит/с. К декодеру подключается внешнее ОЗУ объемом 16 Мбит (организация 1Мх16) для временного хранения данных. Управление работой декодера по цифровой шине от внешнего блока управления. Напряжение питания 3,3 В. Корпус микросхемы имеет 160 выводов.
Цифровой сигнал изображения поступает на микросхему типа SAA7124 (блок Видео ЦАП), в которой преобразуется в аналоговые видеосигналы. Эта микросхема имеет режимы формирования полных сигналов систем PAL и NTSC, режим формирования сигналов стандарта S-видео, в соответствии с которым на одном выходе присутствует сигнал яркости, а на другом выходе - сигнал цветности на поднесущей, режим вывода сигналов основных цветов R, G, В и режим вывода сигнала яркости Y и цветоразностных сигналов U, V. Выбор одного из режимов производится в зависимости от наличия соответствующих входов у используемого телевизионного приемника или монитора. Число разрядов ЦАП 10 или 9. Выполняется обработка сигналов субтитров. Управление работой микросхемы осуществляется по шине I2С.
Цифровые сигналы звукового сопровождения поступают на микросхему TDAI306T (Аудио ЦАП). Эта микросхема содержит два канала обработки звуковых сигналов для воспроизведения стереофонического звукового сопровождения. Число разрядов ЦАП 16. Динамический диапазон звука до 95 дБ. Отношение сигнал/шум не хуже 88 дБ. Управление по шине I2С.
Кроме того, устройство "Set-Top-Box" содержит блок управления (БУ) с
289
микропроцессором и приемником сигналов дистанционного управления. Команды от БУ к другим блокам передаются по двухразрядной цифровой шине I2 С.
Приставка для приема наземного цифрового ТВ-вещания по стандарту DVB-T имеет сходную структуру. В качестве демодулятора и канального декодера может использоваться микросхемой VES9600 фирмы Philips, на вход которой поступает радиосигнал на промежуточной частоте, а цифровой сигнал с выхода подается на декодер Рида-Соломона.
