3.2.9 Система dvb

И з всех вариантов европейской системы ТВ вещания_:— для спут­никового, кабельного и наземного (эфирного) ТВ вещания — наи­большие сложности в практической реализации сопутствовали си­стеме наземного ТВ вещания DVB-T, что и задержало ее внедрение в практику. Именно эту систему следует рассмотреть подробнее, так как благодаря своим оригинальным техническим решениям, позво­лившим обеспечить помехоустойчивый прием сигнала в различных

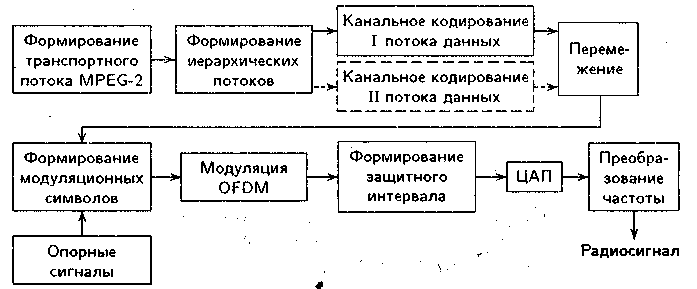

Рисунок 3.79 - Алгоритм формирования радиосигнала в ТВ системе DVB-T

условиях, система DVB-T в ряде испытаний показала свои преиму­щества по сравнению с другими системами цифрового ТВ вещания.

Структурная схема обработки сигнала показана на рисунок 3.79. Одна из особенностей системы DVB-T — так называемая «иерар­хическая» передача и прием информации. Это техническое реше­ние связано со специальным выбором способа модуляции и позво­ляет потребителю принять изображение в таком качестве, какое по­зволяют условия приема и качество приемника. Транспортный по­ток, соответствующий стандарту MPEG-2, «расщепляется» на выхо­де мультиплексора на два независимых потока, отличающихся

286

при­оритетом. Поток высшего приоритета кодируется и передается при условии обеспечения высокой помехозащищенности, а поток низко­го приоритета — с более низкой помехозащищенностью, но с более высокой скоростью передачи данных. На рисунке его путь обозна­чен штриховой линией. Рандомизация, а также внешнее и внутрен­нее перемежение предназначены для защиты от ошибок передачи. Все эти меры позволяют довести частоту ошибок на входе демультиплексора MPEG-2 до значения порядка 10 , что соответствует практически безошибочной работе.

Характерной особенностью системы DVB-T является принятый способ модуляции OFDM, предполагающий использование большого числа несущих частот. Это позволяет эффективно бороться, с эхо сигналами, так как время передачи каждого символа на одной несущей может быть увеличено.

Для формирования сигналов большого количества несущих частот используют хорошо отработанные алгоритмы быстрого преобразова­ния Фурье (БПФ).

В большинстве таких алгоритмов размер массива, подвергающе­гося преобразованию, кратен целой степени числа 2. Поэтому ис­пользуется размер массива, равный 8192 = 8k или 2048 = 2k (здесь k = 2¹⁰ = 1024). На практике число несущих оказывается меньше, часть несущих не используется, поскольку между частотными обла­стями, занимаемыми соседними каналами, должен быть оставлен не­который зазор. В двух существующих в настоящее время режимах ис­пользуется 6817 и 1705 несущих, однако по размеру массива БПФ си­стемы модуляции называются соответственно 8k OFDM и 2k OFDM.

Сигнал, получаемый в системе ТВ вещания при таком способе модуляции, состоит из большого числа модулированных несущих. Количество информации, переносимое одной несущей за время пе­редачи одного символа OFDM, зависит от способа модуляции — это 2 бита для квадратурной фазовой манипуляции, 4 бита для квадра­турной амплитудной модуляции 16-QAM и 6 битов для модуляции вида 64-QAM.

Передаваемый сигнал состоит из кадров, каждый из которых содержит 68 символов OFDM. Четыре кадра образуют суперкадр, содержащий целое число пакетов длиной 204 байта (рандомизиро­ванных транспортных пакетов MPEG-2, снабженных для защиты от ошибок проверочными байтами кода Рида-Соломона).
