3.2.4 Передача цифровых телевизионных сигналов по каналам связи.
Задача сжатия видеоинформации
Цифровой телевизионный сигнал в последовательной форме может непосредственно передаваться по каналам связи, предназначенным специально для передачи дискретных сигналов, например, по широкополосным многоканальным линиям телеграфной связи с временным разделением каналов. В последние годы все шире используются широкополосные цифровые линии связи. Для цифрового телевизионного вещания могут использоваться и каналы связи с модуляцией несущего колебания.
Возможность точной передачи цифрового сигнала в первую очередь определяется отношением Сигнал/Помеха (С/П) в канале связи. Возникновение ошибок иллюстрируется на рисунок 3.65

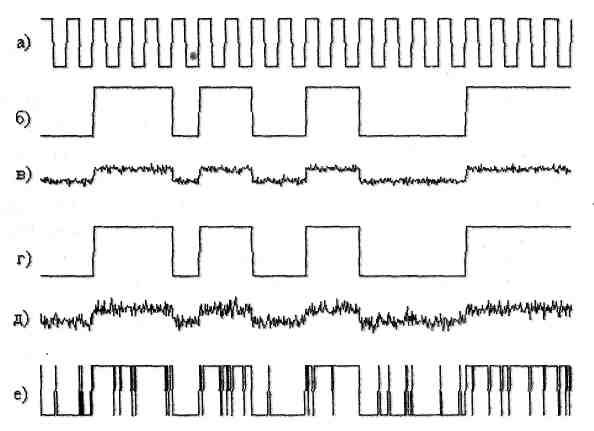

Рисунок 3.65 - Возникновение ошибок в цифровом канале связи
268
Импульсы тактовой частоты (рисунок 3,65,а) не передаются показаны, чтобы можно было судить о положении отдельных битов в передаваемом сигнале
(рисунок 3,65). В первом варианте канала связи отношение С/П равно 6 (рисунок 3,65,в). В приемнике обработка сигнала выполняется пороговым устройством с порогом, расположенным посередине между верхним и нижним уровня принятого сигнала. В результате обеспечивается безошибочный прием (рисунок 3,65,г).
Во втором варианте канала связи отношение С/П равно 3 (рисунок 3,65,д). В этом случае после пороговой обработки в принятом сигнале имеется много ошибок, имеющих вид ложных переходов с верхнего уровня на нижний и обратно. Из-за этого невозможно обеспечить правильное выделение тактовой частоты из принятого сигнала и правильное определение значений передаваемых двоичных символов.
Оценим ширину полосы частот цифрового сигнала в последовательной форме и требуемую для его передачи ширину полосы частот канала связи. Рассмотрим периодическую последовательность прямоугольных импульсов, имеющих период Т=2ТИ. Спектр такого сигнала содержит постоянную составляющую, основную гармонику частоты 1/Т и постепенно убывающие нечетные гармоники этой частоты. Следовательно, спектр идеального импульсного сигнала неограничен.
Если ограничить полосу частот такого сигнала с помощью ФНЧ с достаточно крутым срезом АЧХ, форма импульсов будет искажена (рисунок 3.66 ), так как часть частотных составляющих спектра окажется подавленной. Искажения проявятся в виде увеличения длительности нарастания и спада импульса и возникновения колебательного переходного процесса. Это будет причиной ограничения допустимой частоты передаваемого импульсного сигнала, т. е. ограничения скорости передачи двоичных символов по каналу связи.

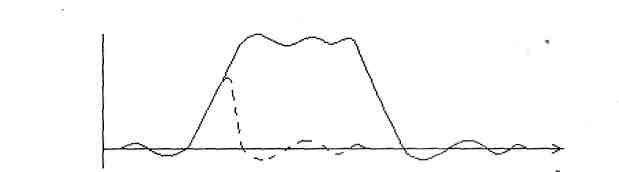

Рисунок 3 .66 - Искажение формы импульсов в канале связи
Длительность нарастания импульса tH связана с верхней граничной частотой ФНЧ fв соотношением
h = 1 / (2fв).
Если длительность входного импульса меньше tB, амплитуда импульса на выходе ФНЧ станет уменьшаться. Этот случай показан на рисунок 3 штриховой линией. При достаточно малой длительности импульсов, их амплитуда на выходе канала связи станет сравнимой с уровнем помех, что приведет к ошибкам работы приемного устройства.
Выбросы и колебательные переходные процессы, возникающие при передаче импульсов, также ограничивают частоту передаваемых по каналу связи
269
импульсов. Если эта частота слишком велика, колебательный переходный
процесс, созданный одним импульсом, будет накладываться на следующий импульс. Возникает помеха, называемая интерференционной, которая может
привести к ошибкам приема. Изложенные причины приводят к известному еще с ранних работ по теории связи условию: по каналу связи с шириной
полосы пропускания ∆f можно передавать в виде двухуровневых им пульсов бит информации за 1 с. То есть эффективность использования полосы частот канала связи составляет 2 (бит/с)/Гц. Следовательно, для передачи в последовательной форме цифрового телевизионного сигнала со скоростью передачи двоичных символов 243 Мбит/с необходим канал связи с шириной полосы частот 121,5 МГц. Ясно, что ни стандартный канал наземного телевизионного вещания, имеющий ширину полосы 8 МГц, ни спутниковый канал связи, имеющий ширину полосы 27 МГц, непригодны для передачи цифрового телевизионного сигнала. Это относится и к цифровым телевизионным сигналам стандартов, применяемых в видеосвязи даже при пониженной частоте кадров. А для передачи телевизионных сигналов высокой четкости необходима еще более широкая полоса частот.
Поэтому одной из важнейших задач в области цифрового телевидения была задача сокращения скорости передачи двоичных символов и, соответственно, требуемой полосы частот канала связи. Эта задача может быть решена путем уменьшения избыточности информации, передаваемой в телевизионном сигнале. Уменьшение избыточности обеспечивает также уменьшение требуемого объема ЗУ при записи телевизионных программ или отдельных изображений. В соответствии с установившейся в технической литературе терминологией уменьшение объема передаваемой информации в ряде случаев будем называть сжатием видеоинформации, а также сжатием изображений, сжатием звуковых сигналов, сжатием речи и т.д. Обратную операцию будем называть расширением, хотя это звучит не привычно. В англоязычной литературе используется термин compression, а для обратной операции -decompression. Русское произношение, этих терминов компрессия и декомпрессия также используется в ряде случаев в этой книге.
Избыточность телевизионного сигнала разделяется на структурную, статистическую и психофизиологическую.
Структурная избыточность связана с наличием в обычном телевизионном сигнале гасящих импульсов, во время которых информация об изображения не передается. Структурная избыточность телевизионного сигнала может быть уменьшена путем передачи во время гасящих импульсов какой-либо полезной информацией, например - звукового сопровождения, однако большого выигрыша это не дает.
Статистическая избыточность вызывается наличием корреляционных связей между значениями сигнала в соседних элементах одной строки, в соседних строках и в соседних кадрах. Сокращение статистической избыточности достигается путем
устранения указанных корреляционных связей. Одним из наиболее известных методов сокращения статистической избыточности является кодирование с предсказанием или дифференциальная импульсно - кодовая модуляция (ДИКМ), основанная на передаче
270
приращений значений сигнала.
Психофизиологическая избыточность телевизионного сигнала определяется той информацией в нем, которая не воспринимается человеком и, следовательно, могла бы и
не передаваться. Психофизиологическая избыточность сокращается за счет удаления из передаваемого сигнала информации, отсутствие которой не влияет существенно на восприятие изображения человеком.
Примером метода сокращения психофизиологической избыточности может служить способ кодирования Кретцмера, в соответствии с которым при передаче крупных деталей изображения количество градаций яркости увеличивается, а при передаче мелких деталей - уменьшается. Этот способ основан на использовании обратно пропорциональной зависимости между геометрическим и градационным разрешением зрительного аппарата человека. При восприятии мелких деталей ухудшается различие градаций яркости. В других методах используется ухудшение геометрического и традационного разрешения зрения при наблюдении движущихся объектов. Общая основа всех этих методов - ограниченность пропускной способности зрения как системы передачи и обработки информации.
Применение различных способов сжатия информации, заключенной в телевизионном изображении, позволяет не только передавать цифровой телевизионный сигнал обычной четкости по стандартным каналам телевизионного вещания, но и добиться возможности передачи по этим каналам одновременно нескольких программ телевидения обычной четкости, сигналов новых систем телевидения высокой четкости, а также передачи цифровых телевизионных сигналов по каналам связи с более узкой полосой частот, чем стандартные вещательные каналы. Соотношение потоков информации и требуемых значений ширины полосы пропускания каналов связи иллюстрируемся рисунок 3 .67.

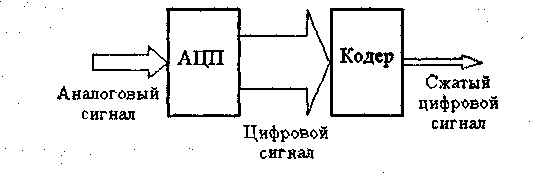

Рисунок 3.67 - Требования к каналам связи в системе цифрового телевидения
Методы сжатия изображений можно разделить на два класса: методы сжатия без потерь информации и методы сжатия с частичной потерей информации. При сжатии без потерь после декодирования получается изображение, идентичное исходному. Примерами таких методов могут служить различные алгоритмы архивирования изображений, применяемые в вычислительной технике и основанные на уменьшении статистической избыточности. Возможности сжатия реальных цветных или полутоновых черно-белых изображений без потерь весьма ограничены. Так путем преобразования записанного в компьютере изображения в формат GIF, являющийся одним из наиболее компактных и эффективных, объем
271
информации сокращается в среднем в 2-3 раза, что явно недостаточно для решения задач, стоящих в области цифрового телевидения.
Гораздо большего эффекта позволяют достичь методы сжатия с частичной потерей информации. Как будет показано далее, с помощью метода JPEG можно
уменьшить объем информации реального неподвижного изображения в 5-10 раз без заметного ухудшения визуально воспринимаемого качества декодированных изображений. Возможно и еще большее сжатие, но при этом уже начинают наблюдаться заметные искажения изображения. Получение минимального объема передаваемой или запоминаемой информации при сохранении достаточно высокого качества изображения является одной из главных задач при поиске новых алгоритмов сжатия.
Дифференциальная импульсно-кодовая модуляция (ДИКМ), представляющая собой еще один из методов эффективного кодирования цифрового телевизионного сигнала, в основном применяется при сокращении его временной избыточности. Как известно, в большинстве случаев содержание двух соседних во времени телевизионных кадров мало отличается друг от друга. Отличие заключается только в положении отдельных подвижных фрагментов изображения. В основном же в этих кадрах содержится очень много одинаковых областей, информацию о которых многократно передавать нецелесообразно. Можно ограничиться передачей значений только одного кадра, а содержание последующих, используя статистические законы, предсказать, т.е. вычислить на приемном конце системы.
Однако как бы ни были близки по содержанию соседние кадры, как бы ни был совершенен их статистический анализ, предсказание может нести в себе ошибку
а) б)
а — кодер; б— декодер; ап — текущее значение сигнала: âп — предсказанное
значение сигнала; (an — âп)—сигнал ошибки

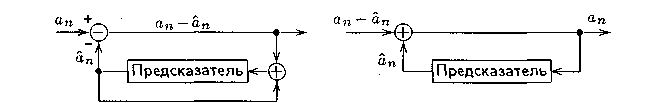

Рисунок 3 .68 - Структура системы ДИКМ
Эта ошибка для каждого элемента изображения обязательно учитывается и корректируется. Только при этом условии на приемном конце системы воссоздается изображение, соответствующее оригиналу. Отсюда вытекает следующий принцип кодирования предсказанием: передача в каждом отсчете
272
кодированной разности между текущим истинным значением сигнала и предсказанным. Эту разность называют ошибкой предсказания. Чем точнее сделано предсказание, тем меньший объем данных будет содержаться в подлежащем передаче разностном сигнале. Логично ожидать, что этот объем будет меньше, чем в полном отсчете.
Чтобы сформировать необходимый для передачи сигнал ошибки
предсказания, на передающем конце системы устанавливается устройство предсказания и вычитающий каскад (рисунок 3.68). На приемном конце системы исходный сигнал восстанавливается сложением предсказанного и принятого сигнала ошибки предсказания. Устройства предсказания на обоих концах системы для правильного восстановления в приемнике исходных значений сигнала должны быть одинаковыми.
Предсказание, применяемое в системе, может быть организовано различными способами и с разной степенью сложности. Однако вполне хорошие результаты по глубине достигаемой компрессии реализуются весьма простым способом, когда в качестве сигнала предсказания используются значения предыдущего кадра.
Статистические исследования показали, что свойства телевизионного изображения, обусловленные меж кадровыми связями, в целом аналогичны пространственным свойствам в неподвижном изображении. А коэффициенты корреляции в соседних кадрах получаются зачастую даже большими, чем для соседних пикселей в одном кадре. Отсюда следует вывод о целесообразности обработки разностного сигнала ДИКМ .
