3.3.2.2 Контроль качества изображений с помощью испытательных строк
Качество вещания в процессе передачи программ можно контролировать передачей испытательных сигналов (ИС) во время обратного хода по кадру. Такой метод контроля получил наименование метода испытательных строк.
Системы, использующие этот метод, позволяют организовать сквозной допусковый контроль видеотракта в целом, а также отдельно его звеньев, поэтому такие системы выгодно использовать в качестве источника измерительной информации в телевизионных измерительных информационных системах (ТИИС), предназначенных для контроля ТВ каналов и передающих радиостанций в процессе передачи. Наличие испытательных строк в сигнале, излучаемом радиопередающей ТВ станцией, позволяет рассматривать ее как мощный генератор испытательных сигналов, которые могут приниматься во всей зоне действия станции. Благодаря этому возможен сквозной допусковый контроль ретрансляторов, работающих от этой станции, а также объективная оценка параметров приемных антенн индивидуального и коллективного пользования, распределительных сетей и т.д.
Работы по выбору оптимальной формы контрольных сигналов и их местоположения в видеосигнале позволили в рамках международных организаций разработать стандартную форму испытательных сигналов (ИС) и их местоположение в интервале кадрового гасящего импульса.

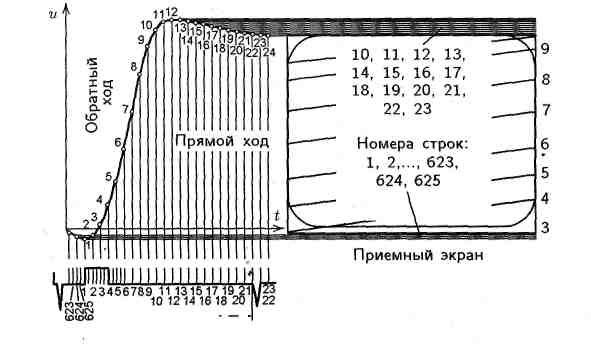

На рисунке 3.84 показано местоположение интервалов введения контрольных сигналов в кадровом гасящем импульсе. В 16-ю и 329-ю строки вводятся сигналы опознавания пункта введения. Строки 17,18 и 330, 331 выделены для сигналов контроля международных ТВ каналов, строки 19, 20, 21 и 332, 333, 334 могут использоваться для контроля ТВ канала внутри страны. Для контроля основных качественных показателей телевизионных трактов в процессе передачи в настоящее время используются ИС (рисунок 3.85, 3.86) и сигналы опознавания
299
Рисунок 3.84 - Местоположение интервалов введения испытательных строк в
кадровом гасящем импульсе и их расположение на приемном
экране
Рисунок 3.85 - Испытательный сигнал 1
300
Рисунок 3.86 - Испытательный сигнал 2

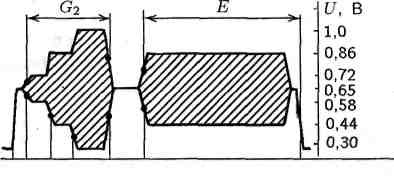

Рисунок 3.87 - Испытательный сигнал 3

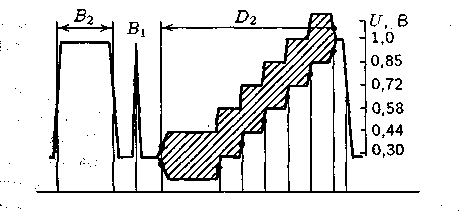

Рисунок 3.88 - Испытательный сигнал 4
301

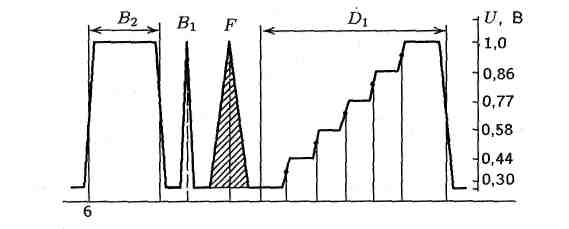

В состав сигналов, вводимых в одну строку (см. рисунок 3.85, 3.87), входят:
импульс «белого» — для контроля диаграммы уровней и переходной
характеристики в области среднего времени;
синусквадратичный импульс длительностью 166±10 нс — для контроля
переходной характеристики в области малого времени;
импульсный сигнал для контроля сигналов яркости и цветности;
пятиступенчатый сигнал, на который может быть наложено синусоидальное
напряжение частотой 1,2 или 4,3 МГц, для измерения нелинейности
амплитудной характеристики, дифференциального усиления и
дифференциальной фазы (при насадке 4,43 МГц) и для оценки влияния
сигнала цветности на сигнал яркости (включением и выключением насадки
4,43 МГц).

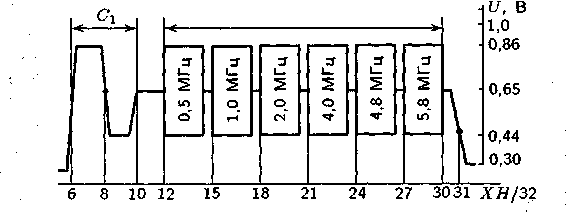

Измерительные сигналы, вводимые в другую строку (см. рисунок 3.86 ), рисунок 3.85), состоят из шести серий (пакетов) синусоидальных колебаний частот: 0,5; 1,5; 2,8; 4,43; 5,0 и 5,8 МГц, расположенных на пьедестале и предназначенных для контроля АЧХ в шести дискретных точках. Размахи этих пакетов на выходе контролируемого тракта измеряются в процентах относительно размаха специального прямоугольного импульса, расположенного перед пакетами.

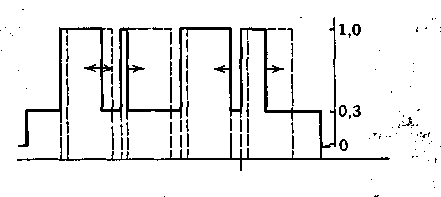

Сигналы опознавания (см. рисунок 3.89) пунктов введения рассмотренных сигналов вводятся в строку первого поля, расположенную перед первой испытательной строкой (см. рисунок 3.84), они состоят из четырех прямоугольных импульсов, длительность которых может изменяться в пределах от 1 до 10 мкс дискретно через 1 мкс. При этом обеспечивается возможность опознавания до 10000 пунктов . Предусмотрено «гашение» ранее замешанных в видеосигнал ИС и помех в интервалах, в которые должны быть введены
контрольные сигналы и сигналы опознавания.
