7. Определение габаритных, установочных и присоединительных размеров дробилки

На (рис. 5) изображен общий вид дробилки со сложным движением щеки. Габаритные, установочные и присоединительные размеры ориентировочно определены по аналогии с существующими моделями дробилок [7, стр. 22]:

h1 = 3760 мм	a4 = 3200 мм
h2 = 972 мм	B1 = 4480 мм
h4 = 470 мм	b = 2360 мм
h5 = 3927 мм	b1 =1860 мм
h6 = 4600 мм	b2 = 2490 мм
H1= 5100 мм	b3 = 630 мм
A1= 4600 мм	b4 = 250 мм
a1 = 1400 мм	D = 2545 мм
a3 = 7100 мм	D1 = 655 мм

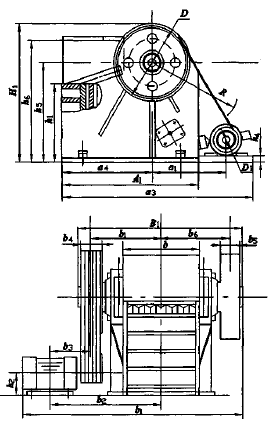

Рис. 5. Общий вид и основные размеры дробилки

8. Выбор материала деталей дробилки

Назначение материала деталей дробилки производится по общепринятым рекомендациям в зависимости от условий работы. Результат выбора материала деталей дробилки представлен в (таблице 3).

Таблица 3. Материал деталей щековой дробилки

Наименование деталей	Материал
Станина	Сталь 35Л-1. ГОСТ 977-65
Подвижная щека	Сталь 35Л-1. ГОСТ 977-65
Дробящие плиты	Сталь 110Г13Л. ГОСТ 2176-90
Боковая броня	Сталь 110Г13Л. ГОСТ 2176-90
Ось подвижной щеки	Сталь 45. ГОСТ 1050-60
Эксцентриковый вал	Сталь 45. ГОСТ 1050-60
Распорные плиты	Чугун СЧ18-36. ГОСТ 1412-70
Опоры качения распорных плит	Сталь 45. ГОСТ 1050-60
Вкладыши распорных плит (сухари)	Сталь 45. ГОСТ 1050-60
Шкив и маховик	Чугун СЧ18-36. ГОСТ 1412-70
Упор регулировочного устройства	Сталь 35Л-1. ГОСТ 977-65
Тяга замыкающего устройства	Сталь Ст 3. ГОСТ 380-71
Пружина замыкающего устройства	Сталь 35Г. ГОСТ 1050-60
Корпус фрикционной муфты	Сталь 35Л-1. ГОСТ 977-65
Вкладыши подшипников подъемной щеки	Бр. ОЦС 6-6-3
Вкладыши шатуна	Баббит Б6. ГОСТ 1320-55

9. Расчет основных деталей дробилки на прочность

Все детали дробилки должны выдерживать без поломок и большой деформации те максимальные усилия, которые в них развиваются при нормальной работе.

Прочностной расчет щековых дробилок сводится к определению действующих в деталях машины напряжений и сравнению их с допускаемыми напряжениями для материала этих деталей.

9.1. Расчет станины

При работе дробилки поперечные стенки станины воспринимают нагрузки от дробящих щек.

Станину дробилки рассчитывают как жесткую раму, передняя и задняя стенки которой равномерно нагружены нагрузкой Р_max., в жестких углах которой при изгибе возникают опорные моменты М_о. Поперечные стенки станины рассматриваются как балки на двух опорах, нагруженные силой Q и статически неопределимым моментом М₀. Продольные стенки станины рассматриваются как балки, нагруженные на концах моментом М₀. Благодаря жесткости соединения при изгибе стенок их углы поворотов ₁ и ₂ будут одинаковы, причем каждый из них равен опорной реакции от фиктивной нагрузки стенки, площади эпюры моментов, деленной на жесткость стенки (ЕJ).

Для поперечной стенки фиктивная нагрузка [5, стр. 36]:

(26)

Из данной формулы получим момент (Н м):

(27)

Наибольший изгибающий момент в поперечной стенке (Н м):

(28)

Напряжение в поперечной стенке (Па):

(29)

Напряжение в продольной стенке (Па):

(30)

В приведенных формулах:

l₃ и l₄ – длины поперечной и продольной стенок соответственно,

l₃ = 2800 мм, l₄ = 4600 мм;

J₁ и J₂ – моменты инерции поперченной и продольной стенок соответственно, J₁= 6,310⁹ мм⁴, J₂ = 7,87510⁹ мм⁴;

W₁ и W₂ – моменты сопротивления поперечной и продольной стенок, соответственно, W₁= 4210⁶ мм³, W₂ = 52,510⁶ мм³.

МНм

МНм

МПа

МПа
