Курсовой проект
По дисциплине: Геомеханика
(наименование учебной дисциплины согласно учебному плану)
Пояснительная записка
Тема: составление паспорта крепления однопутного штрека.
Е
Автор: студент группы ГС-07-1 е /Луговской А.Ю./
(подпись) (Ф.И.О.)
ОЦЕНКА: е е
Дата: е ее
ПРОВЕРИЛ:
Руководитель проекта доценте е /Потёмкин Д.А./
(должность) (подпись) (Ф.И.О.)
Санкт-Петербург
2010 год
Федеральное агентство образования Российской Федерации
Государственное образовательное учреждение высшего профессионального образования
Санкт-Петербургский государственный горный институт им. Г.В. Плеханова
(технический университет)
УТВЕРЖДАЮ
Заведующий кафедрой
проф. Протосеня А.Г.
«______» _____________2010г.
Кафедра СГП и ПС
Курсовой проект
По дисциплине: Геомеханика
(наименование учебной дисциплины согласно учебному плану)
Задание
Студенту группы ГС-07-1 Луговскому А. Ю.
(шифр группы) (Ф.И.О)
1. Тема проекта: составление паспорта крепления горной выработки
2. Исходные данные к проекту:
1. Тип выработки: Однопутевой квершлаг.
2. Форма сечения выработки: трапецевидная.
3. Тип крепи: Анкерная крепь (стале полимерный анкер) и набрызгбетон.
4. Тип откаточного транспорта: вагонетная откатка.
5. Площадь поперечного сечения выработки Sсв = 7 м2.
6. Глубина заложения выработки H = 410 м.
6.
Породы: удельный вес
кН/м3;

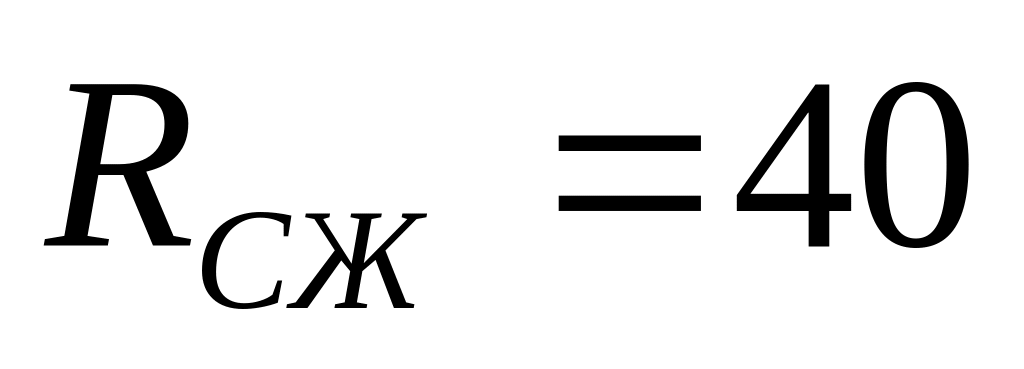

прочность на сжатие

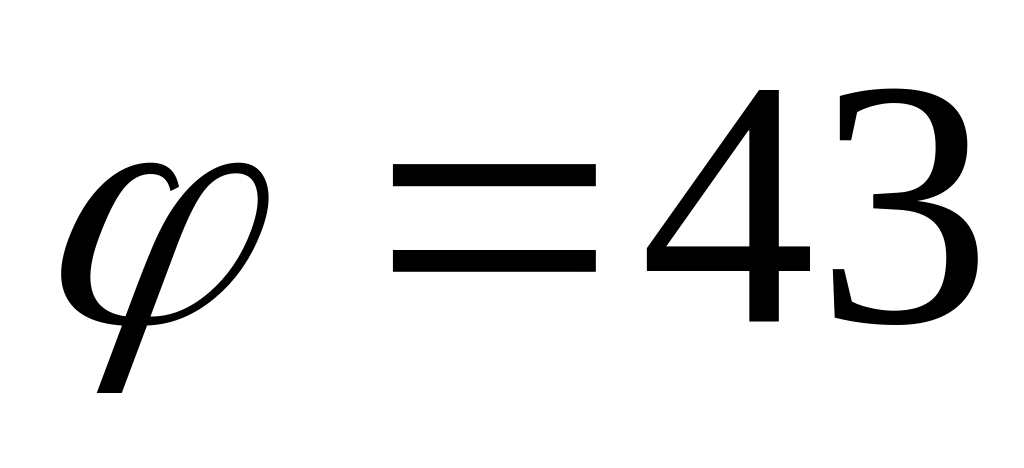

МПа; угол внутреннего трения
;

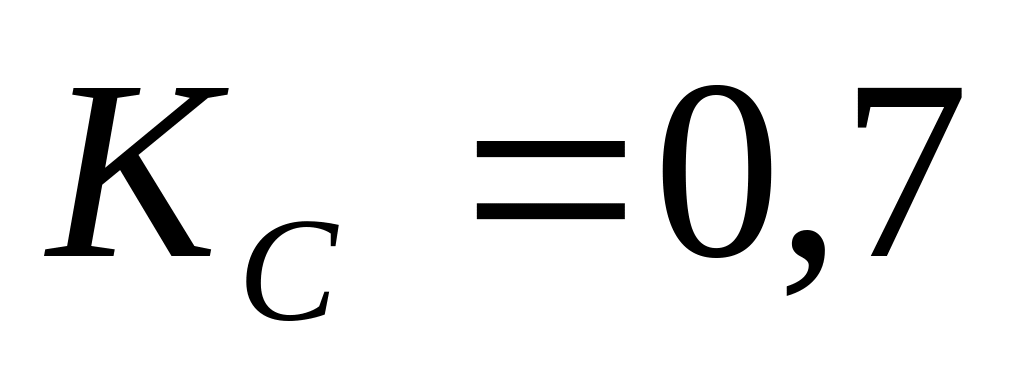

коэффициент структурного ослабления
;

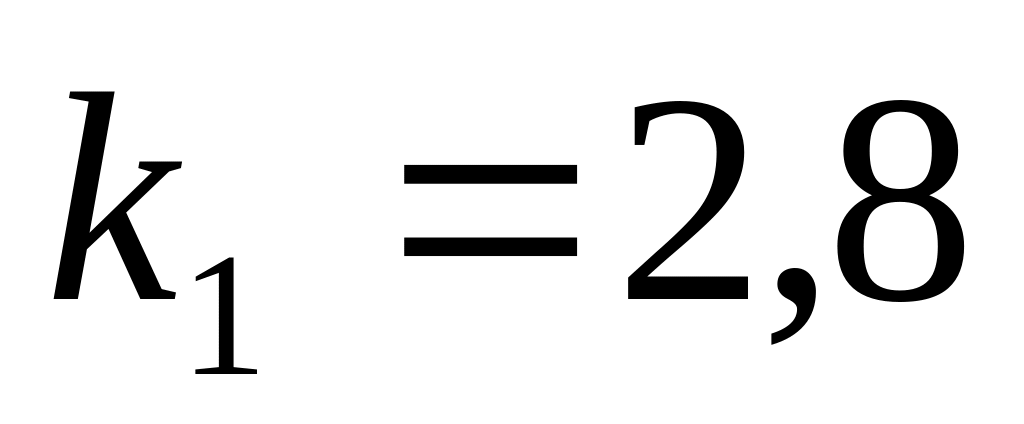

коэффициент концентрации напряжений
вследствие проведения выработки
,
в результате влияния других выработок
;
коэффициент длительной прочности
;
коэффициент бокового давления
.
3. Сроки сдачи проекта________________________________________________
Руководитель проекта доцент е е /Потёмкин Д.А./
(должность) (подпись) (Ф.И.О.)
Дата выдачи задания: __________________________________________
Аннотация
В данном курсовом проекте составлен паспорт крепления горной выработки, штрека. Крепь выработки – анкерная и набрызгбетон. В пояснительной записке приведена оценка устойчивости выработки, расчёт размеров и формы поперечного сечения выработки, произведён расчёт набрызгбетонной крепи. Приводится расход материалов на 1м выработки. Проходка ведётся буровзрывным способом. Погрузка породы осуществляется погрузочной машиной ППН-1с с погрузкой породы в вагонетки.
Annotation
Support pattern of the excavation is calculated in current project. Excavation support –shotcrete. Estimation of excavation stability, calculation of shape and size and strength calculation of shotcrete are given. The quantities of materials per meter are given. Drilling and blasting method of development are used. The sequence of LHD operations are following: rock is loaded to tubs ВГ-3,3 by loader ППН-1с.
Оглавление.
Стр.
Оценка устойчивости выработки……………………………………………….5
Определение размеров и формы поперечного сечения выработки…….……..6
Определение высоты свода обрушеня..…………………………………….…...7
Расчет анкерной крепи…………………………………………………………...8
Расчет набрызгбетонной крепи……………………………………………….…11
Расход материалов на 1 м выработки…………………………………………...11
Список литературы…………………………………………………………………..13
