Мал 7. Переправа будівельної техніки по льоду

1-Заїзд та виїзд з льодової переправи (дерев'яний настил). 2-будівельна техніка. 3-полоса, очищена від снігу. 4-отвір у льоді (обваловується снігом). 5-лунки для визначення товщини льоду. 6-лінійка (або підручний засіб) якою визначають товщину льодового покриву. 7-сніг. 8-мутний лід. 9- схема визначення товщини льоду, 10- наморожепий шар льоду 11-Віхи. 12 Знак, що показує максимально допустиме навантаження на льодовий покрив. 13. Відстань між віхами L (L=5...Ю м.) 14- Відстань від вісі переправи до лунок, для визначення товщини льоду L1 (L1 = 10 м.). 15-Вісь переправи. h-висота льдового покриву, 16-Природний льодовий покрив.Lm-Мінімальна відстань, між машинами, що рухаються по льодовій переправі. U-Швидкість руху техніки по льодовій переправі (U=5... 8 км/год.)

Відповідь: Товщина льоду необхідна для забезпечення безпечного переміщення гусеничної машини з вантажем 28 т становить 47,7 (см).

Товщина льоду необхідна для забезпечення безпечного переміщення колісної машини з вантажем 30 т становить 60,3 (см)

Задача № 6

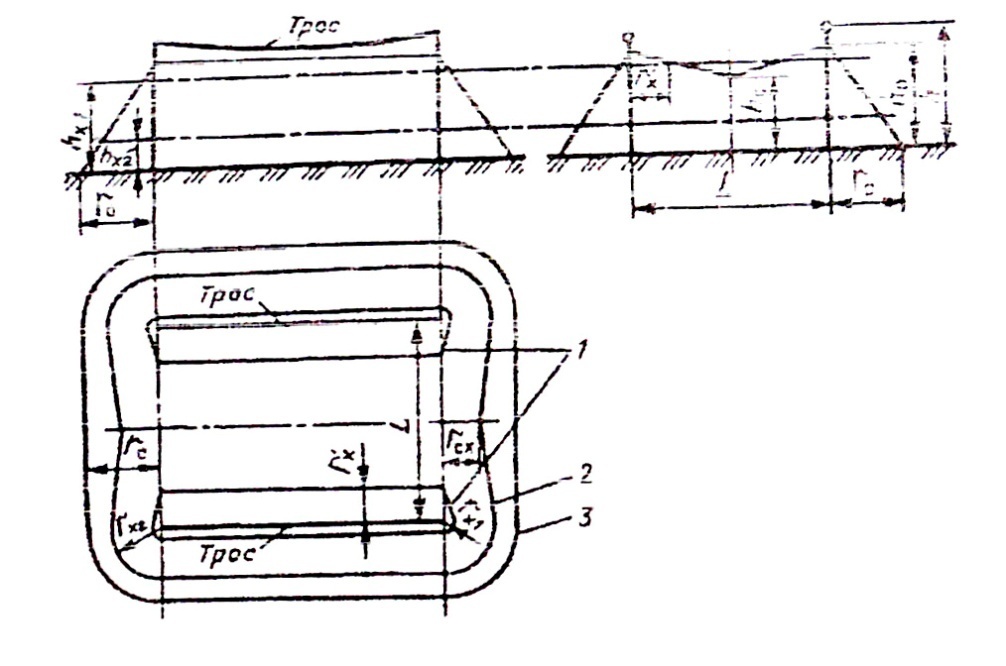

Умови задачі: Розрахувати блискавкозахист будівель і споруд

Вид блисковідводу	Середньорічна тривалість гроз T, год.	Зона захисту	Категорія захисту	Розмір будівлі, м
				Ширина, S	Довжина, L	Висота, H
Подвійний тросовий (однієї висоти)	60 - 80	А	IІ	36	120	16

Кількість уражень, що отримає будівля за рік

N=((S+6H)*(L+6H)-7.7*H²)*n*10^-6, де n=9/км²*год – питома щільність ударів блискавки в землю при середньорічній тривалості гроз 60-80год.

N=((36+6*16)*(120+6*16)-7.7*16²)*n*10^-6= 14608,8*10^-6

Визначаємо геометричні розміри зони захисту типу А:

h₀=0,85h

h₀=0,85 ^x 16 = 13,6 (м)

r₀=(1,35-0,025h)∙h

r₀=(1,35-0,025 ^x 16) ^x 16 = 15,2 (м)

r_x=(1,35-0.025h)∙(h- h_x/0,85)

r_x=(1,35-0,025*16)(16-13,6/0,85)=4,21м

де h – висота стержневого блискавковідводу;

h₀ – висота корпусу зони захисту;

r₀ – радіус зони захисту на рівні землі;

r_x – радіус зони захисту на висоті об’єкту, що захищається;

h _х – висота об’єкта, що захищається (Н)

Для зони А – ρ≤100(Ом∙м); →Sв=3,0(м). L_tr=S=36м

2h<L_tr<4h, тому:

H_с= h₀-(0,14+5*10^-4)( L_tr-h) = 13.6-(0.14+5*10^-4)(36-16) = 10,79мррhhhh

Відповідь: Висота тросового блискавковідводу h = 10,79 (м), радіус зони захисту на рівні землі r = 15,2 (м), висота корпусу зони захисту h = 13,6 (м), радіус горизонтального перерізу на висоті h_x  r_x = 15,37 (м).

ІІІ. Список використаної літератури.

Методична

1. Вільсон В.Г., Дзюбенко В.Г. «Методичні вказівки до виконання. Небезпечні зони на будівельних майданчиках»

2. Вільсон В.Г., Дзюбенко В.Г. «Методичні вказівки до виконання контрольної роботи. Захист будинків і споруд від блискавки».

3. Орлов Г.Г. та інші «Інженерні рішення з охорони праці в будівництві». Довідник охорони праці 1985р.

4. Пчелінцев В.А. та інші «Охорона праці в будівництва» підручник.

Нормативна

1. НПАОП 0.00 – 1.17-1992 «Єдині правила безпеки при виконанні вибухових робіт» 1999р.

2. 2. ДСТУ БВ 2.5 -3.8-2008 «Інженерне обладнення будинків і споруд»

«Улаштування блисковкозахисту будинків і споруд»

3. ДБН А 3.2-2.2-2009 (2012) ССБП ОП Додаток Б. Межі безпечних зон. Таблиця Д1.

4. ДБН А 3.1-5-2009 (2012) «Управління. Організація.Технологія»

«Організація будівельного виробництва»
