Запуск программы

Запустить программу Electronics Workbench можно двойным щелчком мыши либо на ярлыке , находящемся на рабочем столе, либо на названии запускающего файла Wewb32.exe в каталоге Workbench на жестком диске.

В этом случае компоненты электронных схем будут изображены в формате, принятом в странах Западной Европы и Америки (примером может служить изображение резистора в зигзагообразном виде).

При эмуляции операционной системы DOS (например, при запуске Far.exe) можно, находясь в каталоге Workbench, запустить программу из командной строки с ключом / din:

Wewb32.exe /din <Enter>

В этом случае формат изображения компонентов будет приближен к формату, принятому в России.

После завершения загрузки управляющей оболочки необходимо открыть схему лабораторной установки, для чего выбрать в меню File команду Open, (или щелкнуть левой кнопкой мыши на пиктограмме в линейке меню) а затем из предложенного списка выбрать файл со схемой лабораторной установки (например, lab4.ewb).

Файл открывается либо двойным щелчком левой кнопкой мыши на названии файла, либо однократным щелчком сначала на названии файла, а затем на кнопке «открыть», как показано на рисунке 1.7.

Рисунок 1.7 – Окно для открытия файла с изображением

моделируемой схемы

Завершение работы

По окончании выполнения лабораторной работы необходимо закрыть программу Electronics Workbench, для чего необходимо выполнить одну из следующих операций:

1. Выбрать в линейке основного меню опцию File , а затем – команду Exit.

2. Щелкнуть левой кнопкой мыши на изображение в правом верхнем углу экрана.

3. Удерживая клавишу Alt на клавиатуре, нажать на функциональную клавишу F4.

Внимание: при завершении работы с программой отрывается окно с запросом о сохранении изменений в схеме лабораторной установки (рисунок 1.8).

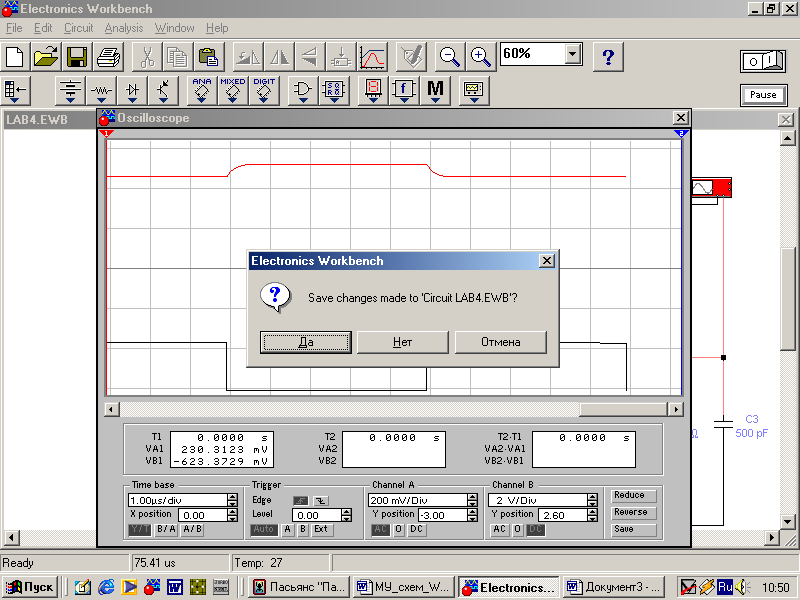

Рисунок 1.8 – Окно с запросом о сохранении файла.

Изменения в файле лабораторной установки сохранять не нужно (щелкнуть левой кнопкой мыши на клавише «Нет» )!

2 Лабораторная работа №1 Исследование электронного ключа на биполярном транзисторе

1. Цель работы

Изучение работы электронного ключа и методов улучшения его параметров; исследование зависимости выходного напряжения ключа от значений параметров компонентов схемы; измерение динамических показателей работы ключа.

2. Подготовка к работе

Изучить принцип работы электронного ключа, влияние параметров схемы на его работу, динамические параметры ключа, способы повышения быстродействия.

3. Описание схемы

Схема электронного ключа на транзисторе Q1 (КТ3102) с подключенным двухлучевым осциллографом в формате EWВ показана на рисунке 2.1. Источник V1 вырабатывает последовательность прямоугольных импульсов со скважностью 50%. Переключатель S позволяет подключить или отключить форсирующую емкость С1. Двухлучевой осциллограф позволяет одновременно контролировать форму сигналов на входе и выходе ключа, а также измерять их уровни и временные параметры.

V2

Рисунок 2.1 – Схема лабораторной установки

для исследования электронного ключа
