2.2. Усилитель переменного тока
Усилитель переменного тока (рис. 1), сформирован после модулятора. Принципиальная схема усилителя представлена на рис. 2. С выхода модулятора через разделительный конденсатор С2 на вход усилителя (база VT14) поступает переменный сигнал (используются паспортные значения).
Усилитель переменного тока состоит из четырех каскадов, выполненных на транзисторах VT14, VT17, VT19, VT21 (2Т203Б). Для создания высокого входного сопротивления усилителя первый каскад выполнен по схеме эмиттерного повторителя, т.е. вход второго каскада связан через разделительный конденсатор С8 с эмиттером VT14.
Второй и третий каскады выполнены по схеме ОЭ. Четвертый каскад – выходной, и является усилителем мощности с трансформаторным выходом.
В первом каскаде резистор R9 в цепи эмиттера является нагрузкой и создает отрицательную обратную связь. За счет большого значения R9 обеспечивается высокое выходное сопротивление. Резистор R5 служит для создания начального напряжения на переходе эмиттер-база и установки рабочей точки в режиме класса усиления А.

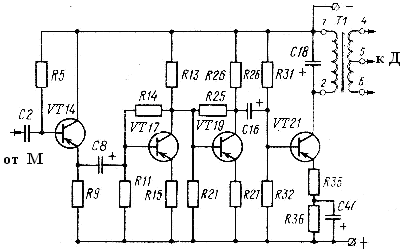

Рис. 2. Схема усилителя переменного тока
Второй и третий каскады имеют непосредственную связь c предыдущими каскадами. Во втором и третьем каскадах резисторы R13 и R26 являются нагрузкой каскадов. Резисторы R14, R11 образуют делитель, необходимый для создания начального напряжения эмиттер-база на VТ17, работающего в классе усиления А.
Резисторы R15, R27 служат для создания ООС по постоянному току, которая обеспечивает температурную стабилизацию тока покоя коллектора и стабилизацию коэффициента усиления каскада.
Конденсатор С16 является конденсатором связи между каскадами.
Резисторы R31, R32 образуют делитель, необходимый для создания начального напряжения эмиттер-база на VТ21, работающего в классе усиления А.
В цепь коллектора четвертого каскада включен трансформатор Т1, так что фактически четвертый каскад – однотактный трансформаторный усилитель мощности, работающий в классе усиления А.
Обратим внимание на тот факт, что параллельно резистору R36 включен конденсатор Cэ = С41, большой емкости Cэ 10…50 мкФ. Сопротивление конденсатора Сэ по переменному току (Х С = 1/C) должно быть близко к нулю в области частот пропускания усилителя, например, при Cэ = 10 мкФ и частоте 650 Гц реактивное сопротивление емкости равно ХС = 25 Ом. Конденсатор, а значит и реактивное сопротивление ХС, включен параллельно резистору R36. Поэтому конденсатор своим малым сопротивлением ХС ″шунтирует″ резистор Rэ, закорачивая его по переменному току. Этим исключается проявление ООС по переменному току и соответствующее уменьшение коэффициентов усиления каскада.
В самом деле, если бы конденсатор Сэ отсутствовал, то при увеличении напряжения Uбэ (при положительной полуволне входного сигнала) и, следовательно, возрастания тока Iб базы, увеличивался бы ток Iэ эмиттера (коллектора). В свою очередь возрастало бы падение напряжения на резисторе Rэ, а значит, уменьшалось бы напряжение Uбэ. Заметим, что в этом случае не будет адекватного усиления сигнала!
