2.2 Синтез системы и определение передаточных функций
2.2.1 Преобразование структурной схемы
На основании данных параметра расчетов, преобразую структурную схему (рис. ) к стандартному виду, когда все звенья сосредоточены в прямом канале системы, внутренние обратные связи отсутствуют, возмущающее воздействие приложено к выходу системы, а главная обратная связь является единичной.
Согласно правилу последовательного соединения элементов преобразуем регулятор тока и тиристорный преобразователь в эквивалентное звено:
Рисунок 3 - Преобразованная функциональная схема
После перенесем сумматор, получив звено с обратной связью:
Рисунок 4 - Стандартный вид.
Используя правило обратной связи преобразовали схему следующим образом:

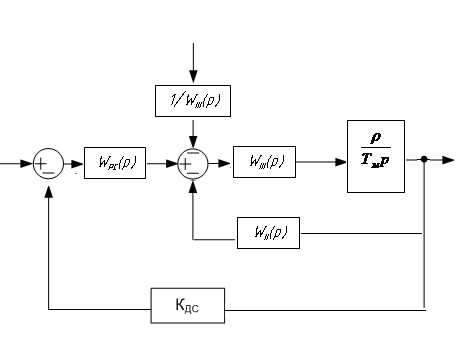

Рисунок 5 - Преобразованная схема
Затем
перенесем сумматор и получим следующую
схему:
Рисунок 6 - Схема с перенесенным сумматором
Затем воспользовались правилом обратной связи:

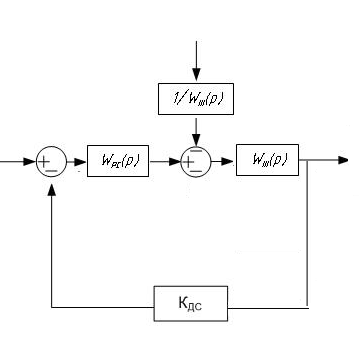

Рисунок 7 - Конечный вид
WРС(р)

WIV(p)
1/WIII(p)

1/WIV(p)
Кдc(p)
Рисунок 8 - Итоговая Схема
2.2.2 Синтез системы
Синтез системы автоматического управления является основной стадией проектирования, сущность которой заключается в таком выборе структуры системы, ее параметров и технической реализации, при котором обеспечиваются требуемые показатели качества регулирования.
Корректирующим устройством будет являться усилительное звено КРС. Коэффициент усиления звена равен порядковому номеру студента:
WРС= КРС КРС=18
2.2.3 Определение передаточных функций
На основе структурной схемы САУ были составлены следующие передаточные функции:
Передаточная функция разомкнутой системы
Передаточная
функция замкнутой системы по управлению:
Передаточная функция замкнутой системы по возмущению:
П
ередаточная
функция по ошибке от управления:
2.3 Исследование устойчивости и качества динамических режимов системы
2.3.1 Анализ устойчивости сау с использованием частотного критерия
В качестве алгебраического критерия устойчивости используем критерий Гурвица. Для определения устойчивости по данному критерию необходимо найти характеристический полином замкнутой системы.
Передаточная функция по управляющему воздействию:
Из
этого следует характеристический
полином:
Таким образом получилось уравнение 4-го порядка. Для того, чтобы САУ была устойчива, необходима и достаточна положительность всех коэффициентов матрицы Гурвица , а также положительное значение определителя 3-го порядка.
0,000049 0,08363 0 0
0,000000412 0,000913 0,666 0
0 0,000049 0,08363 0
0 0,000000412 0,000913 0,666
Из данной матрицы следует:
Таким образом, САУ не устойчива (определитель 3-го порядка отрицателен)
