2.Условные обозначения на чертежах технологических компоновок и планировок.

Обозначение

Наименование

1

2

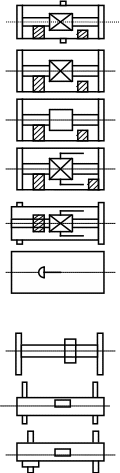

А - краны опорные.

Кран мостовой ручной однобалочный с шестеренной талью.

Кран мостовой двухбалочный с тележкой.

Кран мостовой электрический, управление с пола.

Кран мостовой электрический, управление из кабины.

Кран мостовой однобалочный с электрической талью, управление с пола.

.

Кран мостовой однобалочный с электрической талью, управление из кабины.

.

Кран мостовой однобалочный с электрической однорельсовой двухкрюковой тележкой, управление с пола.

1

2

Кран мостовой электрический двухкрюковый, управление с пола, подъем крюков единовременный.

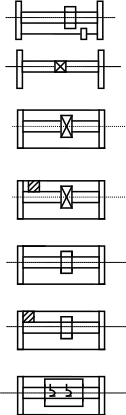

Б. Краны подвесные.

Кран подвесной ручной с червячной талью и механизмом передвижения.

Кран подвесной электрический однобалочный.

Кран подвесной электрический однобалочный многоопорный, управление с пола.

Кран подвесной электрический однобалочный многоопорный, управление из кабины.

Кран подвесной электрический двухбалочный, многоопорный с грузовой тележкой, управление из кабины.

Кран подвесной электрический двухбалочный, многоопорный с двумя грузовыми тележками, управление из кабины

Кран подвесной электрический двухбалочный, подъем крюков единовременный.

Кран подвесной электрический с траверсой.

Дистанционная каретка.

1

2

В. Краны - штабелеры.

Кран - штабелер подвесной.

Кран - штабелер опорный.

Штабелер кареточный.

Кран - штабелер стеллажный с ручной комплектовкой груза с маханическим захватом.

Кран - штабелер стеллажный с ручным отбором груза (лифтовой).

Кран - штабелер стеллажный с автоматическим управлением.

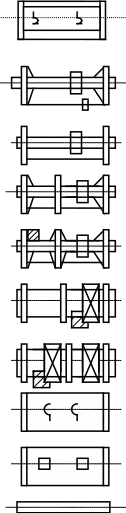

Г. Специальные краны.

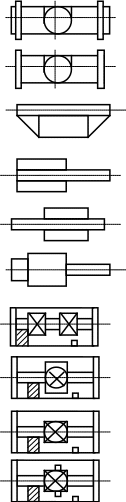

Кран мостовой электрический магнитогрейферный, управление из кабины.

Кран мостовой электрический мульдомагнитный, управление из кабины.

Кран мостовой электрический с поворотной тележкой, управление из кабины.

Кран мостовой электрический с поворотной тележкой и траверсой, управление из кабины.

1

2

Кран мостовой электрический с поперечной траверсой, управление из кабины.

Кран мостовой электрический с продольной траверсой, управление из кабины.

Кран мостовой электрический мульдозавалочный, управление из кабины.

Кран мостовой электрический вилочный, управление из кабины.

Кран полукозловой электрический вилочный, управление из кабины.

Напольная мульдозавалочная машина.

Д. Краны козловые и полукозловые крюковые.

Кран козловой крюковой ручной бесконсольный.

Кран козловой и полукозловой, крюковые электрические с электрической талью, управление с пола (изображен козловой кран).

Кран козловой и полукозловой, крюковые электрические с электрической талью, управление из кабины (изображен козловой кран).

1

2

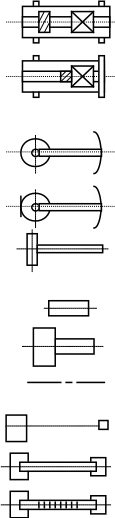

Кран козловой и полукозловой, крюковые электрические с грузовой тележкой, управление из неподвижной кабины (изображен козловой кран).

Кран козловой и полукозловой, крюковые электрические с грузовой тележкой, управление из подвижной кабины (изображен козловой кран).

Примечание. Полукозловые краны изображаются с одной консолью.

Е. Краны поворотные.

Кран поворотный, свободно стоящий на колонне.

Кран поворотный пристенный с внешней верхней опорой.

Кран передвижной настенный с консолью.

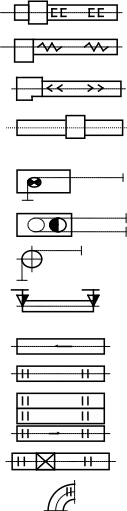

Ж. Тали, электротягачи и пути.

Таль.

Электротягач с прицепной тележкой и однорельсовые тележки.

Монорельсовые крановые пути и трассы конвейеров.

И. Конвейеры.

Цепной напольный конвейер.

Ленточный конвейер.

Пластинчатый конвейер.

1

2

Скребковый конвейер.

Шнековый конвейер.

Ершово - штанговый конвейер.

Вибрационный и инерционный конвейеры.

К. Элементы подвесного конвейера.

Приводная станция.

Натяжная станция.

Поворотная станция.

Участок подъема трассы.

Л. Склизы и рольганги.

Склиз.

Рольганг однорядный.

Рольганг двухрядный.

Рольганг наклонный.

Рольганг с откидной секцией.

Радиусная секция рольганга.

1

2

Поворотный рольганговый круг.

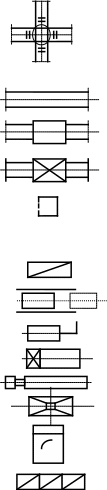

М. Рельсовые тележки и пути.

Железнодорожные и рельсовые пути.

Рельсовая ручная тележка.

Рельсовая электрическая тележка.

Стол приемный электрический.

Н. Элеватор, скиповый подъемник, лебедки и прочее оборудование.

Ковшовый элеватор.

Скиповый подъемник.

Лебедка ручная.

Лебедка электрическая.

Пневмосталкиватель.

Пневматический подъемный стол.

Стрелка для подвесных однорельсовых путей.

Стеллаж.

Элементы зданий

Наименование

Обозначения на чертежах до и после реконструкции

11691-66

подлежат замене на следующее обозначение

1

2

3

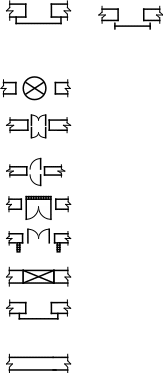

1. Стены и проемы

Стена (кирпичная, шлакобалочная, щитовая) существующая

то же

по ГОСТ 21.107-78

Стена (кирпичная, шлакобллочная, щитовая) вновь проектируемая

то же

по ГОСТ 21.107-78

Стена существующая, подлежащая разборке

то же

по ГОСТ 21.107-78

Проем в существующей стене (перегородке), подлежащей частичной закладке

то же

по ГОСТ 21.107-78

Проем в существующей стене (перегородке), подлежащей расширению

то же

по ГОСТ 21.107-78

Проем в существующей стене (перегородка) проектируемый

Проем в существующей стене, подлежащей закладке, или монтажный проем, т. е. проем, закладываемый после монтажа оборудования

то же

по ГОСТ 21.107-78

Проем в стене или перегородке, не доходящий до пола

то же

по ГОСТ 21.107-78

Проем в стене или перегородке, не доходящий до пола

то же

по ГОСТ 21.107-78

Проемы в полах; перекрытиях и покрытиях в плане; дымоходы

Проем в существующей стене ранее заложенный, подлежащий разборке

1

2

3

Обрыв существующей стены, перегородка

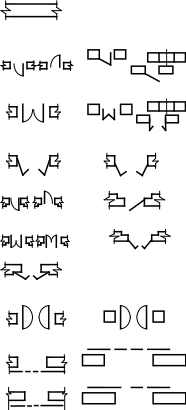

1.2Двери и ворота

Дверь (ворота) в проеме без четвертей створная однопольная в плане

Дверь (ворота) в проеме без четвертей створная двупольная в плане

Дверь (ворота) в проеме без четвертей складчатая в плане

Дверь (ворота) в проеме с четвертями створная однопольная в плане

Дверь (ворота) в проеме с четвертями створная двупольная в плане

Дверь (ворота) в проеме с четвертями складчатая в плане

то же по

ГОСТ 21.107-78

Дверь с качающимися полотном двупольная в плане

Дверь (ворота) раздвижная (откатная) однопольная в плане

Дверь (ворота) раздвижная (откатная) двупольная в плане

1

2

3

Дверь (ворота) подъемная в плане

Примечание. Способ подъема обозначается соответствующей поясняющей подписью

Дверь вращающаяся

то же по

ГОСТ 21.107-78

Дверь двойная двупольная в плане

Дверь двойная однопольная в плане

Дверь (ворота) в проеме без четвертей створная с воздушно-тепловой завесой (проектируемую воздушно-тепловую завесу штриховать)

Дверь существующая неиспользуемая (запасный выход)

Дверь (ворота) подъемная (указать ширину и высоту)

то же по

ГОСТ 21.107-78

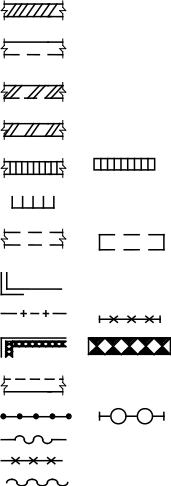

1.3. Перегородки

Перегородка отштукатуренная с двух сторон существующая

1

2

3

Перегородка отштукатуренная с 2-х сторон, вновь проектируемая

Перегородка остекленная, существующая

Перегородка остекленная, вновь проектируемая

Перегородка из деревесностружечных плит

Перегородка из стеклопрозрачных материалов

по

ГОСТ 21.107-78

Забор; перегородка сборная, щитовая

Перегородка существующая, подлежащая разборке

Перегородка металлическая существующая

Перегородка сетчатая

Перегородка звукоизолирующая существующая

Перегородка банковского типа сущесствующая

Барьер

Занавеска шторная

Ограждение из колючей проволоки

Перегородка из гафрированного металла

1

2

3

Перегородка металлическая, проелтируемая

Перегородка звукоизолирующая, проектируемая

Перегородка банковского типа, проектируемая

Окно в перегородке (указать ширину и высоту)

Перегородка из стеклопрозрачных материалов, проектируемая

1.4. Пандусы и лестницы

Пандусы в плане

Примечания:

1. Линии перелома поверхности наносятся в соответствии с проекционным изображением пандуса

2. Вместо многоточия указывается величина уклона

то же по

ГОСТ 21.107-78

Лестница в плане, нижний марш

то же по

ГОСТ 21.107-78

Лестница в плане, промежуточный марш

то же по

ГОСТ 21.107-78

Лестница в плане, верхний марш

то же по

ГОСТ 21.107-78

1

2

3

Лестница, ведущая из подвала (одномаршевая) , начало лестницы

то же по

ГОСТ 21.107-78

Лестница, ведущая из подвала (одномаршевая), конеец лестницы

Стрелки на обозначениях пандусов и лестниц в плане наносятся по направлению подъема (острием к верху). Точки у начала стрелок нижнего марша и острие концевых стрелок промежуточных и верхних маршей становятся у края площадок этажа, к которому относится план. В обозначениях показаны левые лестницы
